ΔΣ デジタル出力電流センサー IC CQ36 シリーズ

_{産業機器のサイズ・発熱に悩みを持つお客様へ、部品点数削減・発熱抑制によるシステムの小型化ソリューションを提供します。}

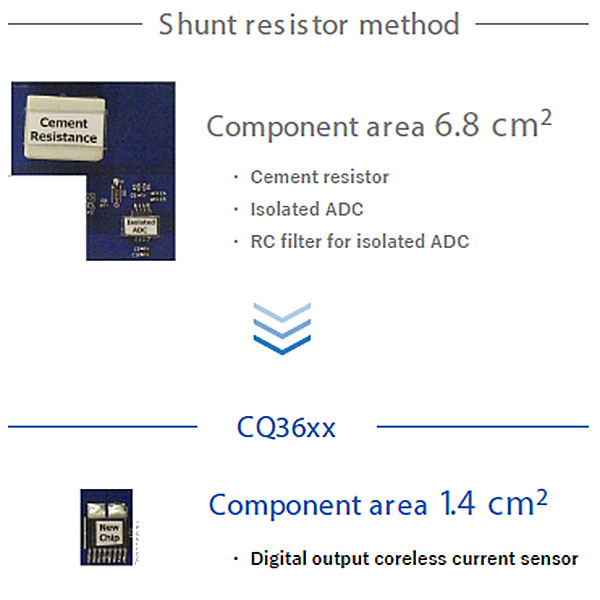

電流センサーと ΔΣ モジュレーターとの 1chip 化により、周辺部品の点数を最小化しシステムのサイズ削減に貢献します。また、セメント抵抗器と比較して、CQ36 シリーズは非常に薄型な為、リフロー実装が可能です。これによりレイアウトの自由度が向上します。

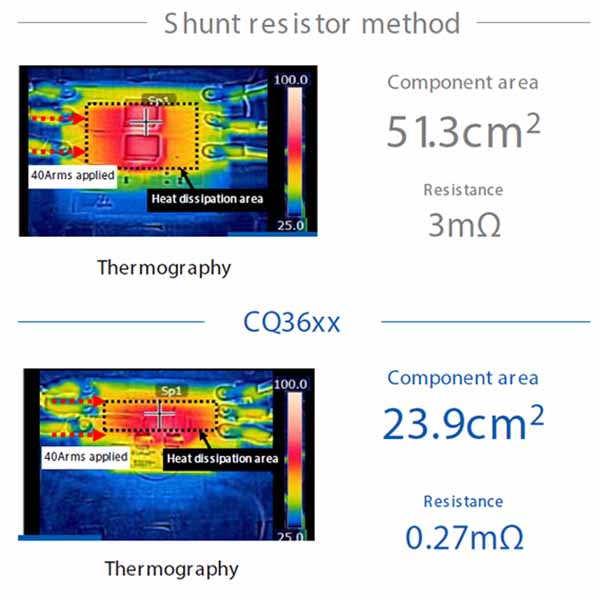

独自パッケージの開発により一次導体抵抗 0.27mΩ という低抵抗を実現しています。これにより、シャント抵抗や他社類似製品と比較して、電流印加時の発熱を大幅に抑制することができ、60Arms 連続通電を実現しています。

III-V 族化合物半導体を使用することで、コアレス電流センサーでありながら ENOB : 12～14bit と、シャント抵抗による電流センサーに匹敵する超低ノイズ特性を実現しています。
