システム小型化を実現する ΔΣ デジタル出力電流センサー IC

直ぐに使える評価キットを無料プレゼント中

今すぐ申し込む

実装サイズを既存技術から 20% 削減しシステムの小型化をサポート。

旭化成エレクトロニクス (AKM) の新しいソリューションを体験してみませんか？

このような方におすすめです

・限られたスペースで精度よく電流を検出をしたい。

・発熱を抑えて大電圧系の電流を検出したい。

・デジタル出力で電流を検出したい。

CQ36 シリーズは、他にも小型、低発熱、絶縁が必要な用途に適しています。具体的には、シャント+絶縁 ADC の代替として使用できます。

CQ36 シリーズのメリット

システム最小化への貢献

発熱対策の簡素化

システムの精密制御に貢献
(ENOB 12-14bit)

旭化成エレクトロニクス (AKM) の CQ36 シリーズは、ΔΣ モジュレータを搭載したデジタル出力型の電流センサー IC です。III-V 族化合物半導体のホール素子を使用し、シャント抵抗と絶縁 ADC を使った電流検出ソリューションに匹敵する精度と、部品点数の削減・小型パッケージ・低発熱を実現しました。産業機器のシステムの小型化・省スペース化に貢献します。

特長

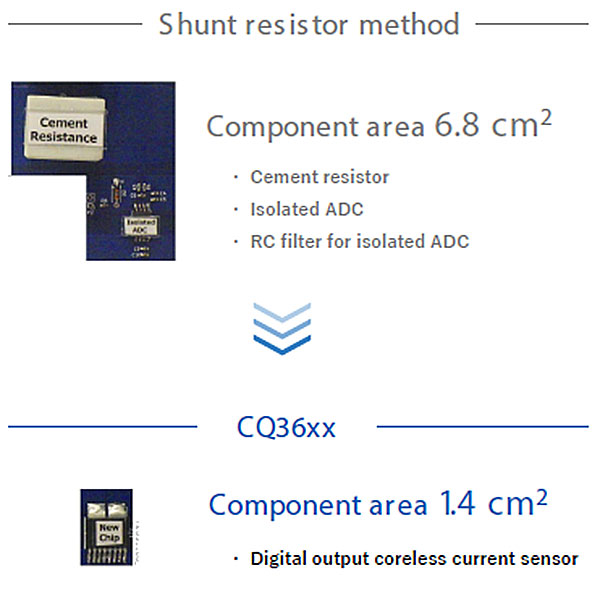

電流センサーと ΔΣ モジュレーターとの 1chip 化により、周辺部品の点数を最小化しシステムのサイズ削減に貢献します。また、セメント抵抗器と比較して、CQ36 シリーズは非常に薄型な為、リフロー実装が可能です。これによりレイアウトの自由度が向上します。

III-V 族化合物半導体を使用することで、コアレス電流センサーでありながらENOB : 12～14bit と、シャント抵抗による電流センサーに匹敵する超低ノイズ特性を実現しています。

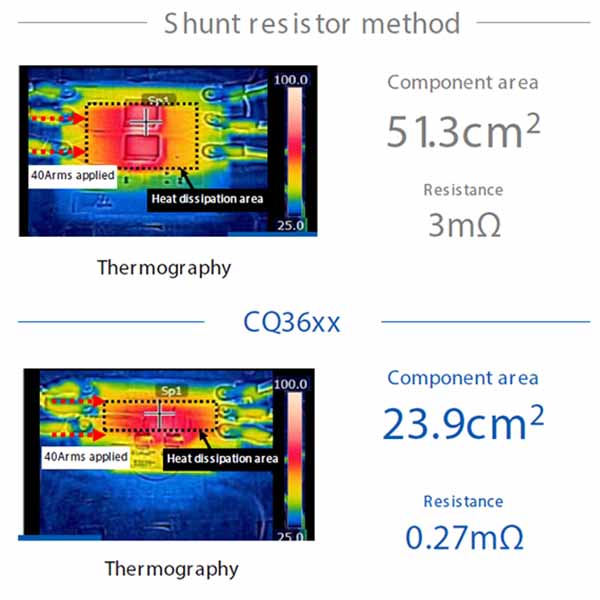

独自パッケージの開発により一次導体抵抗 ”0.27mΩ” という低抵抗を実現しています。これにより、シャント抵抗や他社類似製品と比較して、電流印加時の発熱を大幅に抑制することができ、60Arms 連続通電を実現しています。

独自パッケージの開発により、沿面距離・空間距離共に 8mm 以上を実現しています。

Working Voltage が 550Vrms を超えており、400V 系の強化絶縁にて使用可能です。

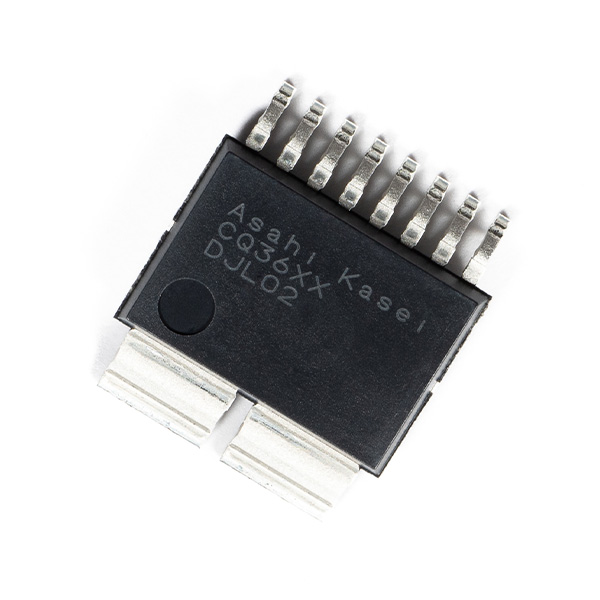

CQ36 Series

主要特性

Series		CQ36 Series
Current sensor type		Coreless Current Sensor IC : Currentier
Package size	[mm]	12.7 x 10.9 x 2.25
Package Type (Mounting style)		(Small-sized) surface mount package (SMD)
Power Supply Voltage	[V]	AVDD : 4.5 to 5.5 DVDD : 3.0 to 3.6
Operating Temperature	[℃]	-40 to 125
Maximum Primary Current	[Arms]	60
Creepage / Clearance Distance (min.)	[mm]	8.0
Primary conductor resistance (Typ.)	[mΩ]	0.27
Isolation Voltage	[kVrms]	5.0 (AC50Hz, 60s)
Safety Standards		IEC/UL62368-1 certification pending UL1577 certification pending

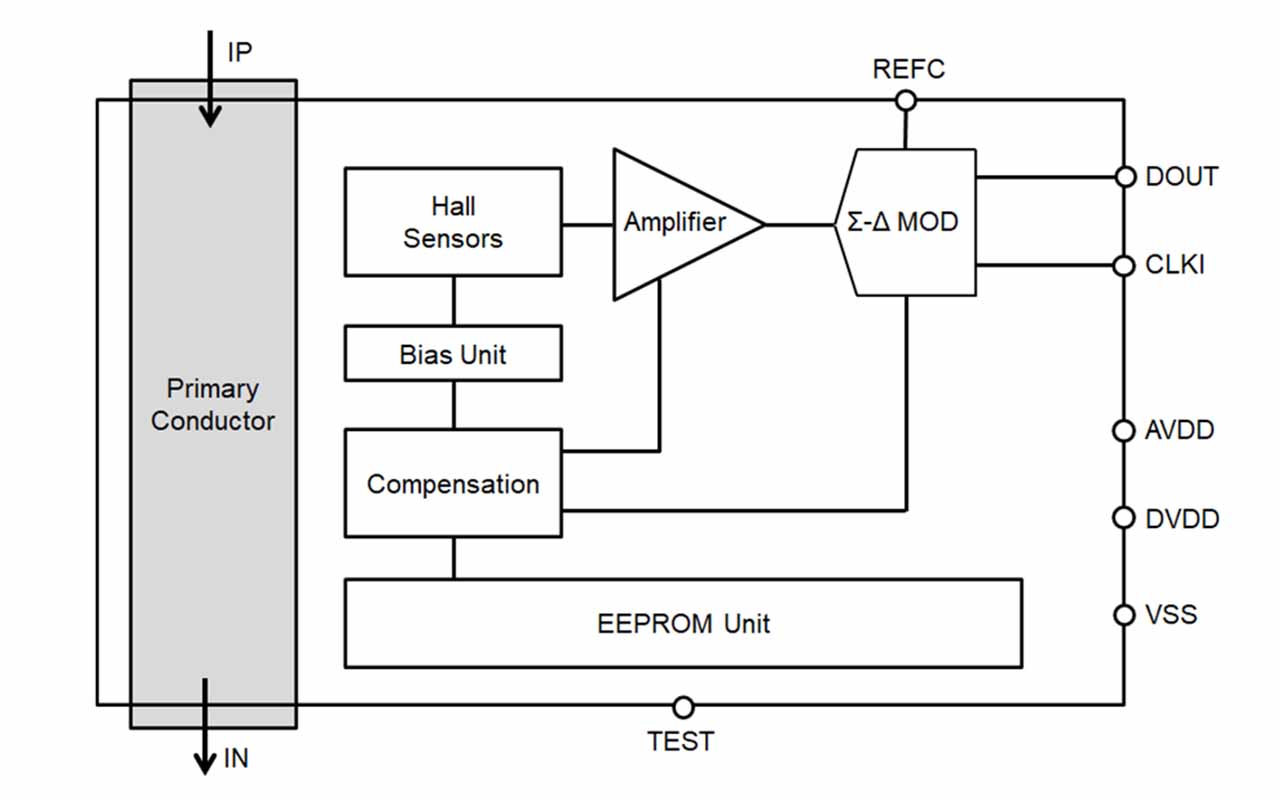

Block Diagram

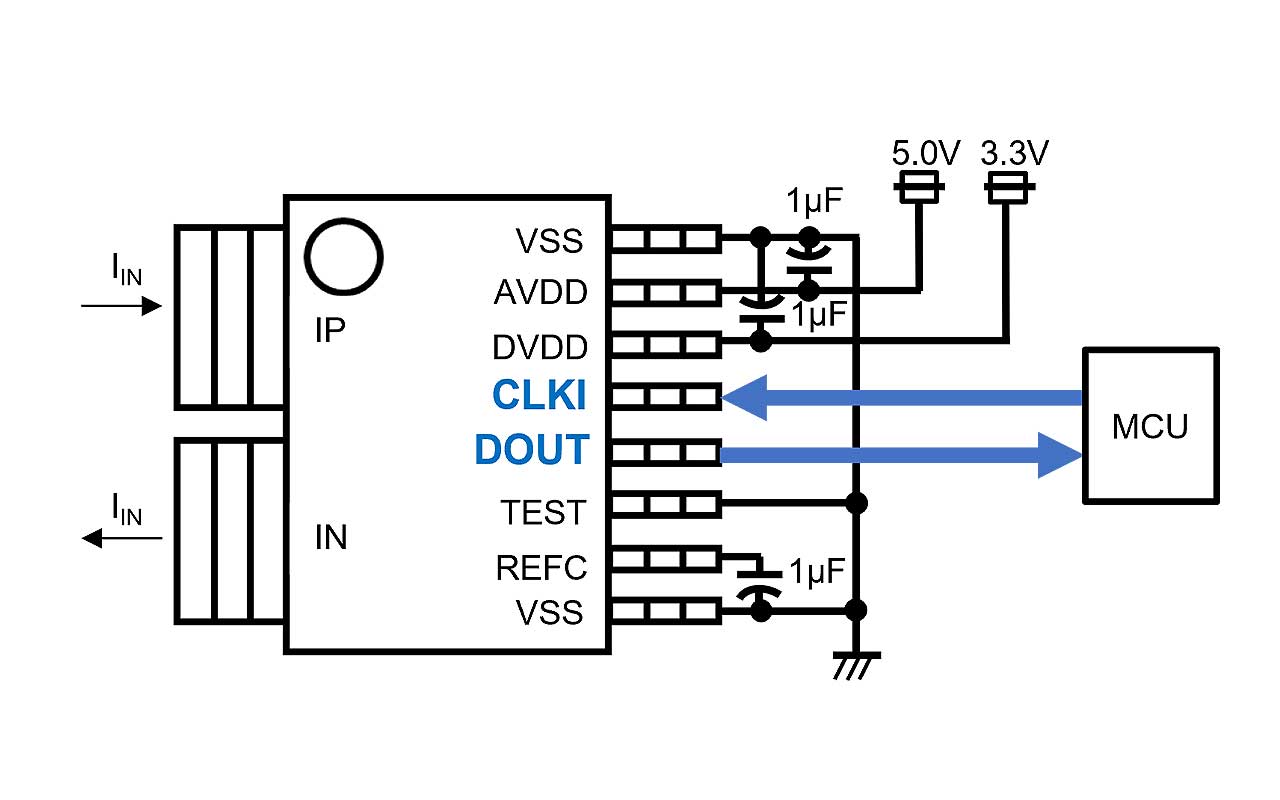

CQ360x, CQ362x Series

MCU からのクロックで ΔΣ のモジュレータが動作します。

CQ360x=20MHz

CQ362x=10MHz

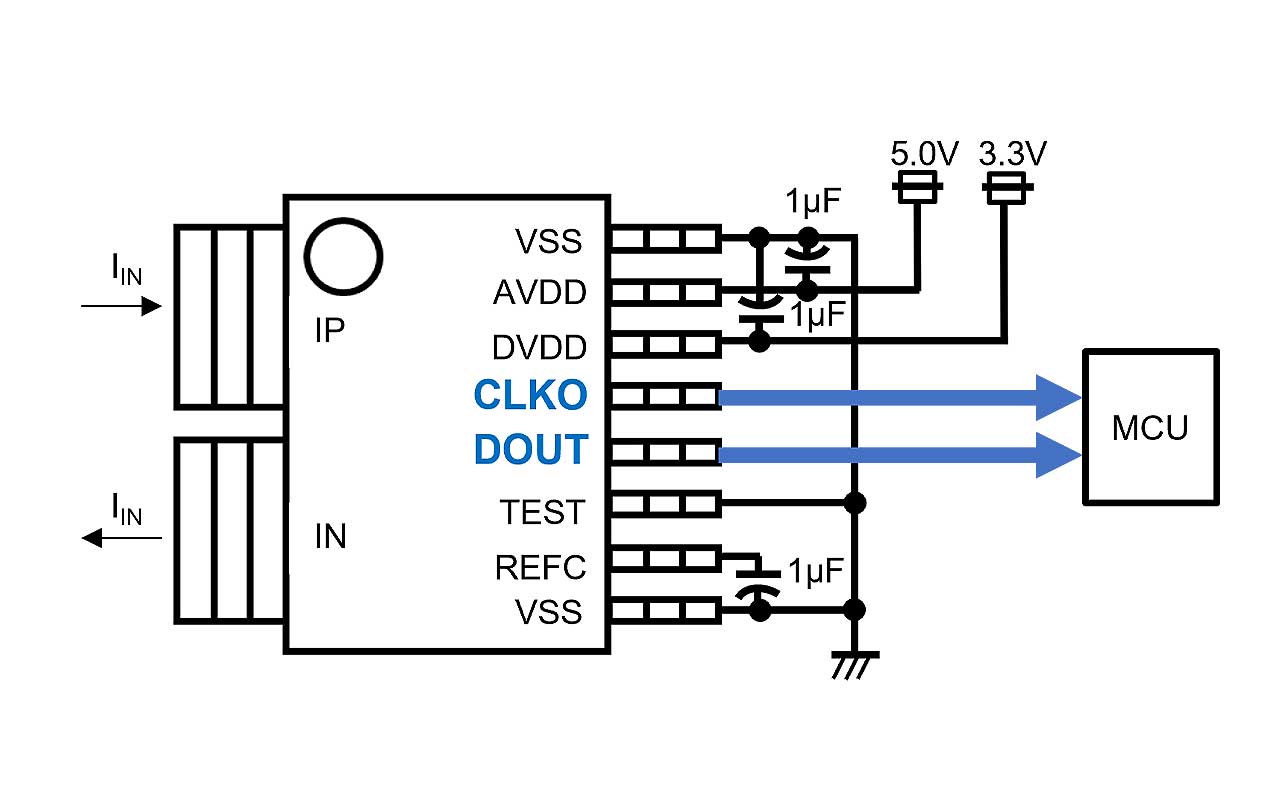

CQ361x, CQ363x Series

MCU へ ΔΣCLK モジュレータの動作クロックを供給します。

CQ361x=20MHz

CQ363x=10MHz

製品の用途

産業ロボット・協働ロボット

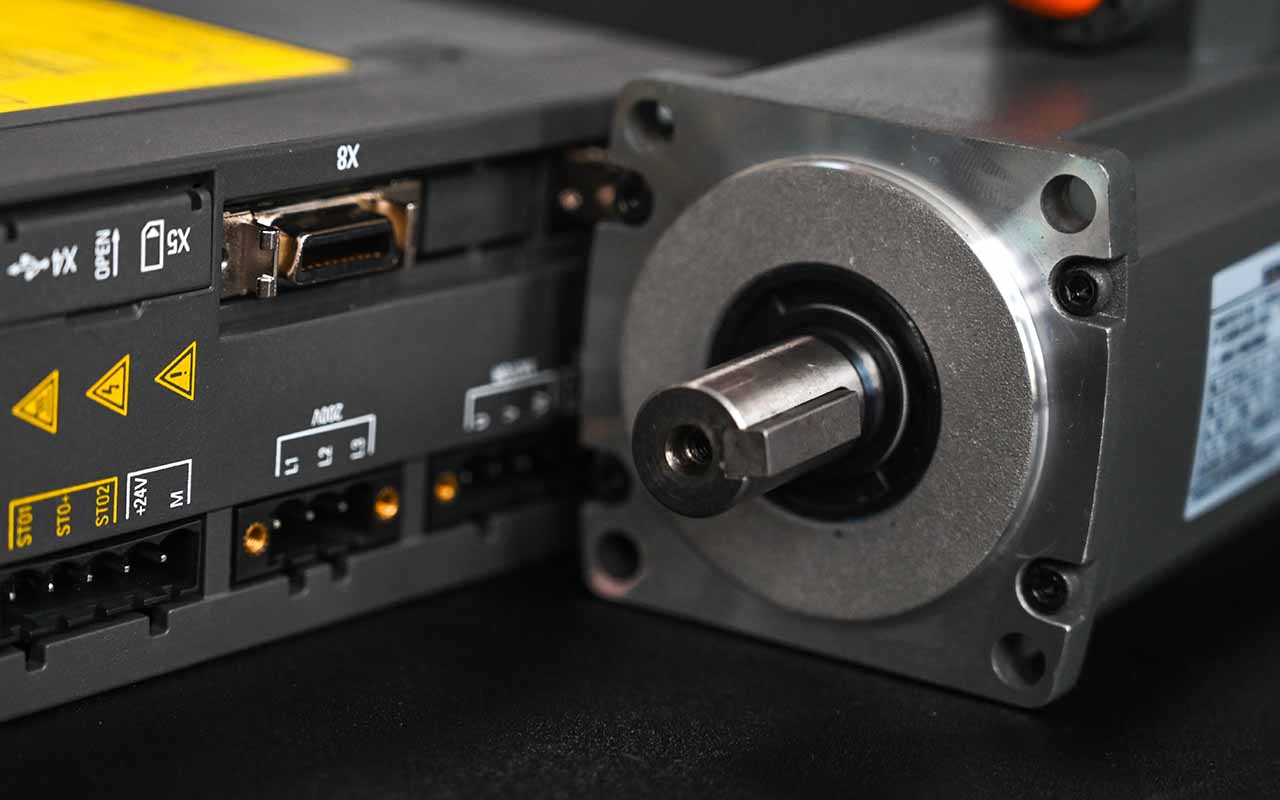

AC サーボモーター

AKM が選ばれる理由

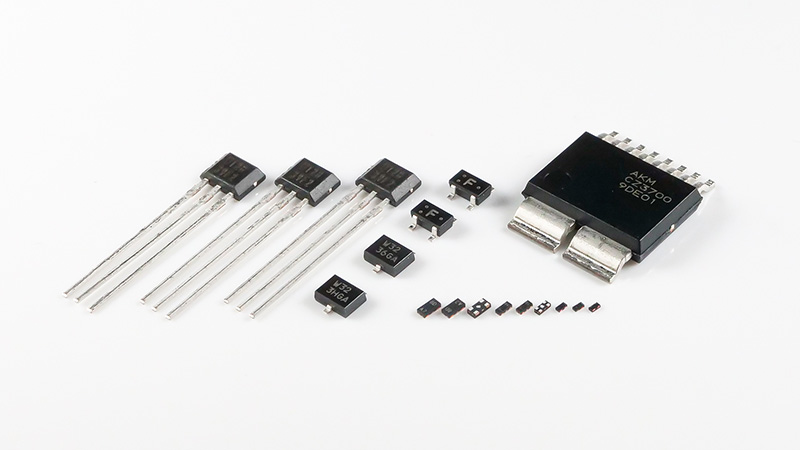

独自の技術

40 年の歴史と実績

サポート体制

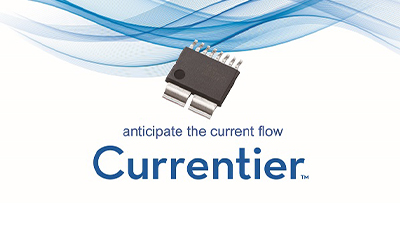

AKM のコアレス電流センサー IC には、40 年以上にわたる研究開発によって培われたホール素子が採用されています。このホール素子は、年間で 10 億個以上を生産し、世界中のお客様に供給しています。この長い経験と実績は、当社独自の電流センサーのパッケージ技術や ASIC 技術にも反映されています。結果として、AKM の電流センサー "Currentier" は、一般的なコアレス電流センサー IC が抱える低分解能という課題を克服しています。

さらに、AKM は世界中に技術スタッフを常駐させ、ワールドワイドでのサポート体制を構築しています。これにより、お客様はどこにいても AKM の専門的な支援を受けることができます。AKM の電流センサーが選ばれる理由は、単に優れた製品性能だけではありません。40 年以上にわたる研究開発の歴史、高品質な製品を供給し続けてきた実績、そして世界中に展開するサポート体制が、お客様に信頼と安心を提供しています。

私たちは、これらの長年にわたる努力と成果を通じて、皆様に AKM のコアレス電流センサーの魅力を感じていただきたいと思っています。AKM の電流センサーは、技術の進化と共に成長し続けており、今後もお客様の期待を超える製品を提供していきます。

あなたも、AKM の新しいソリューションを試してみませんか？

お申込みフォーム

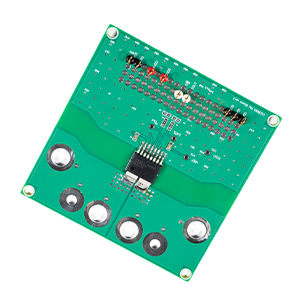

電流センサー IC CQ36 シリーズのサンプルと評価キットを無償で提供いたします。

以下の専用フォームに必要事項を記入の上、送信してください。

当社スタッフよりメール・お電話にてご連絡させていただきます。

なお、フリーメールアドレスや同業他社の方からのお申込みは、固くご遠慮いただいております。また状況に応じてそれ以外の場合でもご遠慮いただく場合もございます。予めご了承ください。

サンプルの発送までにはお時間いただくことがございます。

本キャンペーンは予告なく終了する場合がございます。予めご了承ください。

以下のフォームに必要事項を記入の上、送信してください。
登録したメールアドレス宛てに、ダウンロード用 URL をお送りします。
