ミリ波評価キット 特設ページ【限定公開】
ミリ波レーダー
“プライバシーに配慮した人の状態検知”を、もっと手軽に試せるように。
旭化成エレクトロニクス (AKM) の評価キットは、プライバシーに配慮しながら呼吸・位置・姿勢を非接触で検出。USB や Wi-Fi® , Bluetooth® Low Energy などによる接続とGUI 操作で、環境に応じた柔軟な評価が可能です。
オンラインで購入可能な AIMEZ-V と高性能な LUMI、用途に応じた 2 つのモデルとその使用例をご紹介します。
* SoC: System on Chip
* Wi-Fi® はWi-Fi Alliance の登録商標です。
* Bluetooth® は、Bluetooth SIG, Inc. の登録商標です。

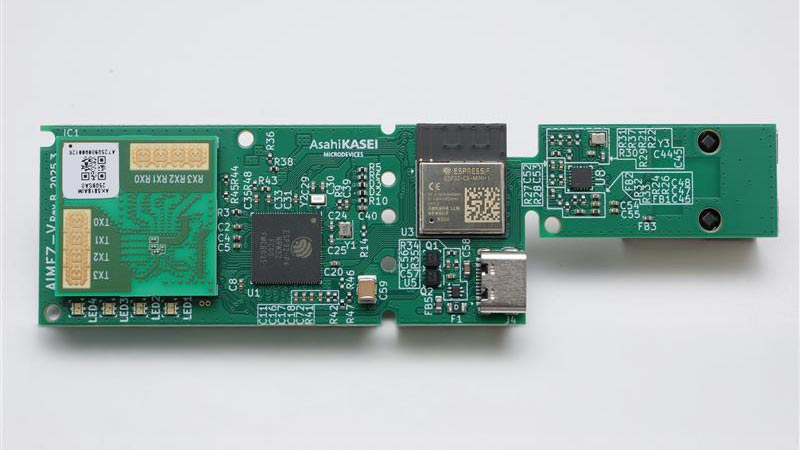

AIMEZ-V
デモ動画
姿勢・転倒検知
評価キット「AIMEZ-V」を用いた、人の位置・状態のリアルタイム検知デモをご紹介します。
本モデルでは、人物の位置を非接触でリアルタイムに測定できるほか、立位・座位・転倒といった状態の違いも判別可能です。
検知はカメラを使用せずに実現できるため、プライバシーに配慮した見守りが可能です。
* 本動画は当社製 60GHz 品によるデモです。カメラ映像は参照用であり、本システムはカメラを使用せずに人の状態を検知しています。
呼吸検知
居室の天井に AIMEZ-V を設置することで、人の呼吸を非接触で検知することができます。
直立姿勢はもちろん、うつぶせで寝ている状態でも呼吸数を検出可能なため、単身者の異常なども早期に把握できます。
本システムはカメラを使わず、ミリ波レーダーによって呼吸を非接触で検知するため、 就寝中などプライバシーへの配慮が求められるシーンでも安心してご利用いただけます。
* 本動画は当社製 60GHz 品によるデモです。カメラ映像は参照用であり、本システムはカメラを使用せずに人の状態を検知しています。
構成
- ミリ波トランシーバー: AK5816AIM / AK5818AIM (送信 4 ch, 受信 4 ch)
- SoC: ESP32-P4 (dual-core RISC-V® , 400MHz, 32MB PSRAM, 16MB Flash memory)
- 複数のインターフェースを搭載 : USB, Ethernet, Wi-Fi® , Bluetooth® Low Energy
- 点群データおよび ADC_raw データ保存 (CSV 形式)
- AKM 製アルゴリズムを搭載可能
- シンプルな GUI
* SoC: System on Chip
* RISC-V® はRISC-V International の登録商標です。
* Wi-Fi® は Wi-Fi Alliance の登録商標です。
* Bluetooth® は、Bluetooth SIG, Inc. の登録商標です。
詳細な評価ボードデータをご希望の方は以下よりダウンロードしてください。
- AIMEZ-V Circuit Design Data
- Schematics (PDF)
- KiCad Project Files

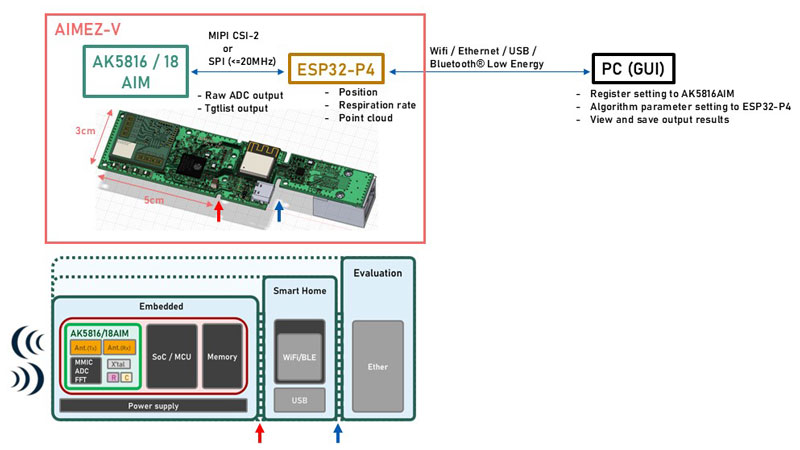

用途に応じて、赤・青の矢印位置で基板を切断して使用できます。
操作ガイド
AIMEZ-V 評価キットの基本的な使い方を、動画でわかりやすくご紹介します。
ソフトウェアのインストールから機器の接続方法まで、初めての方でも安心してお使いいただけるよう、ステップごとに解説しています。
入手方法
下記 EC サイトより購入可能です。
ご不明点がございましたらお気軽にお問い合わせください。

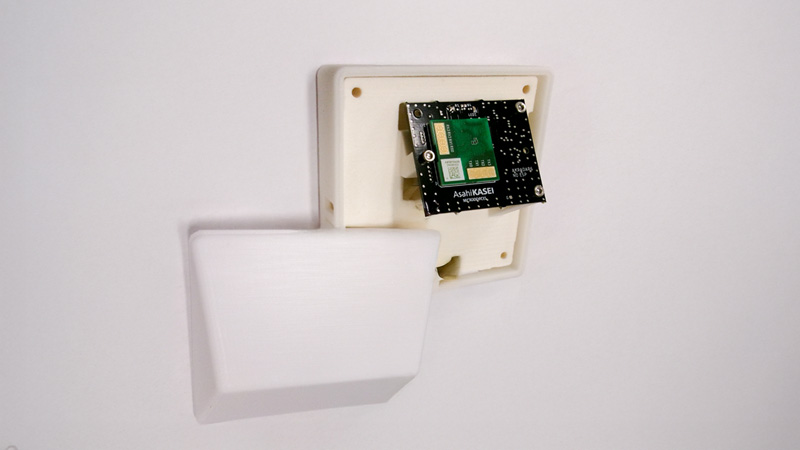

LUMI
デモ動画
複数人同時での位置・姿勢検知
評価キット「LUMI」を使った、複数人の位置と 1 名の姿勢・転倒状態を同時に検出するデモをご紹介します。
本モデルでは、AKM のミリ波レーダーモジュール「AK5816AIM / AK5818AIM」により取得した高精度な 3 次元点群データを、機械学習を活用した信号処理で解析。カメラを使わず、複数人の位置と、その中の 1 名について姿勢や転倒などの状態を非接触で高精度に検知します。
このデモでは一例として、3 人の位置と 1 名の状態を同時に検出する様子をご覧いただけます。
* 本動画は当社製 60GHz 品によるデモです。カメラ映像は参照用であり、本システムはカメラを使用せずに人の状態を検知しています。

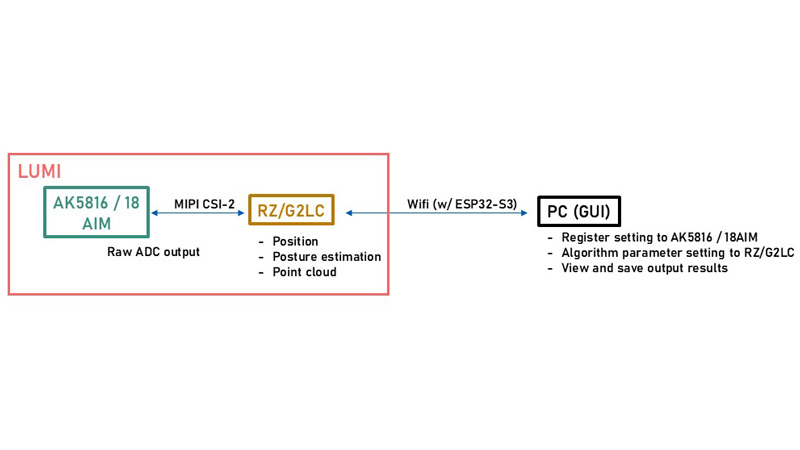

構成
- ミリ波トランシーバー: AK5816AIM / AK5818AIM (送信 4 ch, 受信 4 ch)
- SoC: Renesas RZ/G2LC (Cortex-A55 1.2GHz Dual コア)
- AKM 製アルゴリズム実装済、マイコン上で動作、位置および姿勢推定
- 点群データ保存機能 (csv, お客様によるアルゴリズム開発を想定)
- シンプルな GUI
入手方法
本モデルは一部のお客様向けにご案内しております。ご興味のある方はお問い合わせください。
