输入 / 输出特性确认工具
电流传感器
AKM 的电流传感器包括各种类型。本页介绍了可根据电源电压或输入电流模拟各产品输入 / 输出特性的工具。另外，也同时说明电流传感器的比率特性 / 非比率特性。
工具的使用方法
“ 输入 / 输出特性确认工具 ” 可简单地确认选中产品的输入 / 输出特性。只需在输入表格中选择 / 输入下述 5 种信息，即可确认电流传感器的输出。

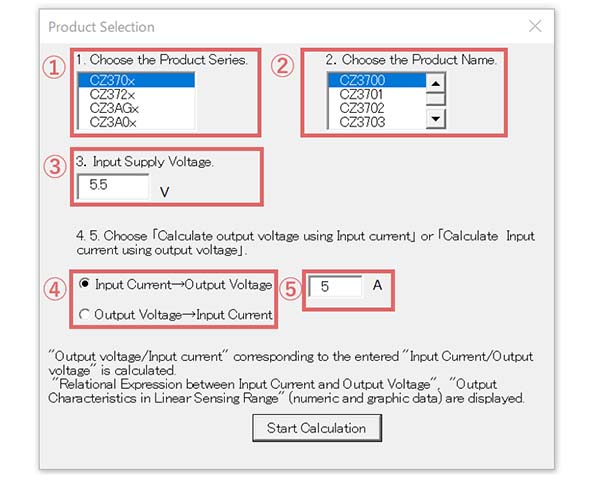

图 1 输入表格画面
1. 请选择产品系列。
2. 请选择产品品牌。
3. 请输入电源电压。
* 仅为比率式产品的选择。选择非比率式产品时，由于不依赖于电源电压，因此不进行显示。
4. 请选择其中一项。
输入电流 → 输出电压 / 输出电压 → 输入电流
* 选择 “输入电流 → 输出电压” 时，可确认输入任意电流值时的输出电压值。
* 选择 “输出电压 → 输入电流” 时，可确认获得任意输出电压值时的输入电流值。
5. 输入电流值或输出电压值
* 请输入 4. 中选择的 “任意输入电流值” 或 “任意输出电压值”。完成上述输入之后，请按下计算开始按钮。
完成上述输入之后，请按下计算开始按钮。
Confirmation of simulation results

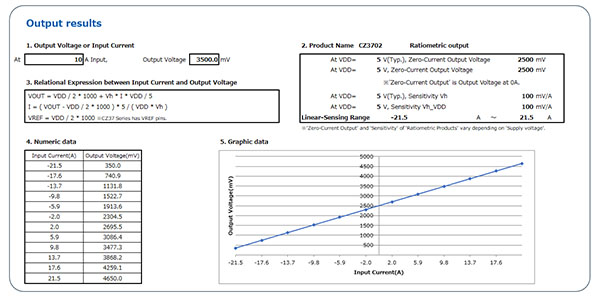

图 2 输出结果显示画面
如果按下计算开始按钮，则会输出下述结果。
- 输出电压 or 输入电流 ( 根据上述 4、5 中选择 / 输入的条件进行计算 )
- 产品名称
- 率式 / 非比率式
- 零电流电压
- 电流灵敏度
- 输出不饱和范围
- 输入电流 - 输出电压的关系式
- 输出不饱和范围内的结果 ( 数值 / 图形 )
* 使用此服务之前，请务必阅读使用条款。
什么是比率特性 ?
电流传感器的输出包括比率式与非比率式。请根据使用状况进行选择。
比率式
比率式 : 零电流电压 Vof 和电流灵敏度 Vh 与电源电压 VDD 成比例发生变化

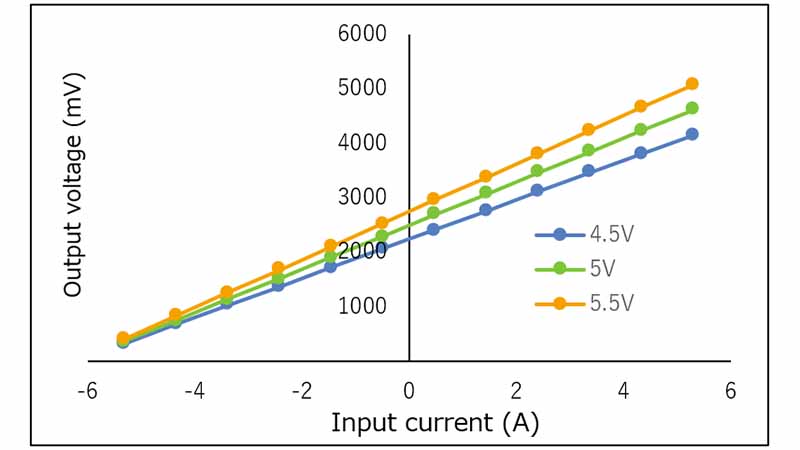

图 3 比率式产品的输出

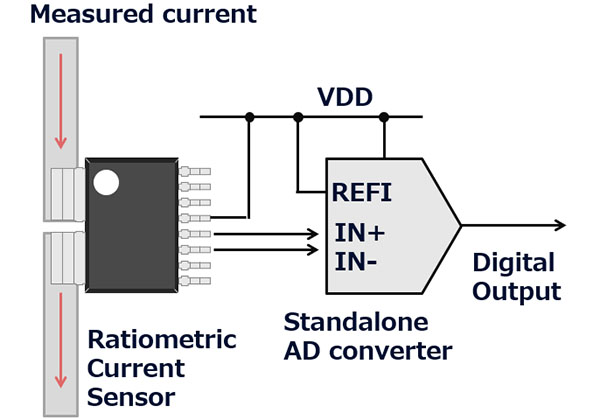

可对电流传感器与 ADC 等测量部分的电源进行通用化时，比率式产品适合。
可通过利用通用电源生成 ADC 的参考电压 REF I，抵消电源的波动。
例）
电源电压为 5V 时，比率式产品 CZ37xx 的零电流电压 ( 电流为 0A 时的输出电压 ) 为 2.5V。如果设为 ADC 的 1LSB = VREF I/1024，电源电压为 5V、电流为 0A 时，
其中，电源电压存在 5V→5.5V 的波动，电流为 0A 时，
这样的话，通过选择比率式产品，可消除数字输出的电源依赖性。比率式产品适合于检测 AC 伺服或 PV 逆变器 AC 侧等要求精度部分的电流。
比率式产品系列
非比率式
非比率式 : 即使电源电压 VDD 发生变化，输出也保持不变

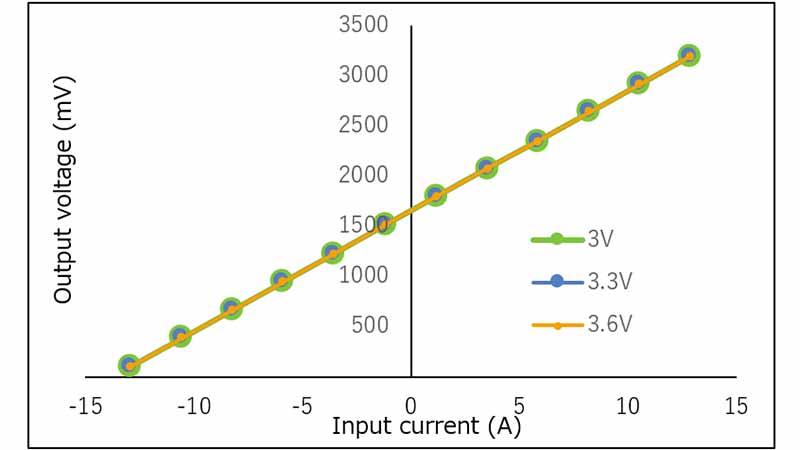

图 4 非比率式产品的输出

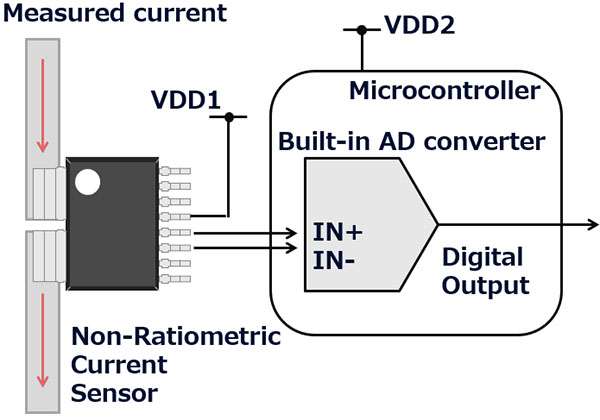

使用内置微电脑的 ADC 等无法对电流传感器与 ADC 等测量部分的电源进行通用化时，非比率式产品适合。
通过分别利用电流传感器与 ADC 抑制电源电压的误差，该方式可实现较高的精度。
AKM 的电流传感器通过内部调节器电路，抑制电源电压的误差。即使因 PSRR 较高而无法对电源进行通用化时，也可以减小电源依赖性，而且可高精度地使用。
非比率式产品系列
