ΔΣ 数字输出电流传感器 IC CQ36 系列通过减少零部件数量和抑制发热,为关心工业设备尺寸和发热问题的客户提供系统小型化解决方案。

旭化成的CQ36系列是一款高精度,省空间的数字输出电流传感器 IC。旭化成电子公司(AKM)的 CQ36系列是搭载了Δ-Σ调制器的数字输出型电流传感器 IC。使用由 III-V 族化合物半导体制成的霍尔元件,其精度可与使用分流电阻器和隔离式 ADC 的电流检测解决方案相媲美,并且可减少使用零部件数量、且封装小,发热低。CQ36系列有助于工业设备系统小型化和实现省空间。

对系统最小化的贡献

对系统最小化的贡献

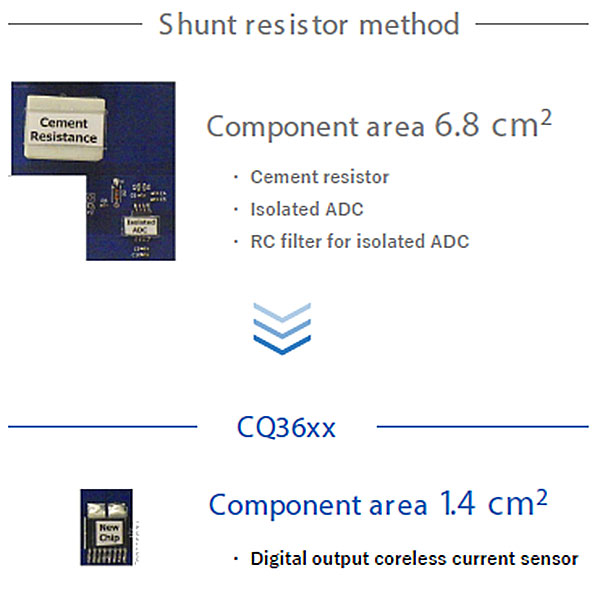

通过将电流传感器和ΔΣ调制器封装在同一芯片中,最大限度地减少了外围元件的数量,从而有助于缩小系统尺寸。此外,与水泥电阻器相比,CQ36 系列非常薄,可以回流焊接。 这增加了布局的自由度。

简化发热措施

简化发热措施

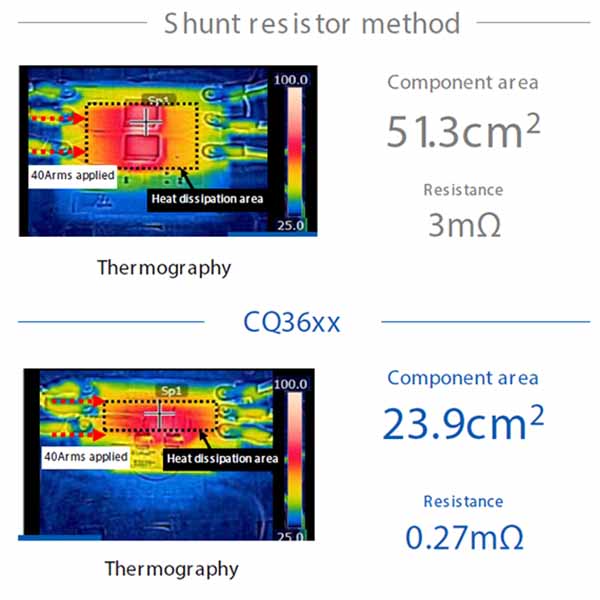

通过开发独特的封装,我们实现了 0.27mΩ 的低初级导体电阻。 因此,与分流电阻器和其他公司的同类产品相比,可以显着抑制通电时的发热,并实现 60Arms 的连续通电。

有助于提高系统效率和控制精度

有助于提高系统效率和控制精度

由于采用了 III-V 化合物半导体,虽然是无芯电流传感器,但其 ENOB值可达到12至14 位,并拥有可与分流电阻器方式相媲美的超低噪声特性。

主要特性

Series
  CQ36 Series
Current sensor type   Coreless Current Sensor IC :
Currentier
Package size [mm] 12.7 x 10.9 x 2.25
Package Type
(Mounting style)
  (Small-sized)
surface mount package (SMD)
Power Supply Voltage [V] AVDD : 4.5 to 5.5
DVDD : 3.0 to 3.6
Operating Temperature [℃] -40 to 125
Maximum Primary
Current
[Arms] 60
Creepage / Clearance
Distance (min.)
[mm] 8.0
Primary conductor
resistance (Typ.)
[mΩ] 0.27
Isolation Voltage [kVrms] 5.0
(AC50Hz, 60s)
Safety Standards   IEC/UL62368-1 certification pending
UL1577 certification pending
block diagram cq36 series

应用领域

・工业机械手

・工业交流伺服

CQ36 系列还适用于需要小尺寸、低发热和隔离的应用中。具体来说,它可以用来替代分流电阻+隔离 ADC 的方案。

可根据客户的系统配置选择最合适的集成电路

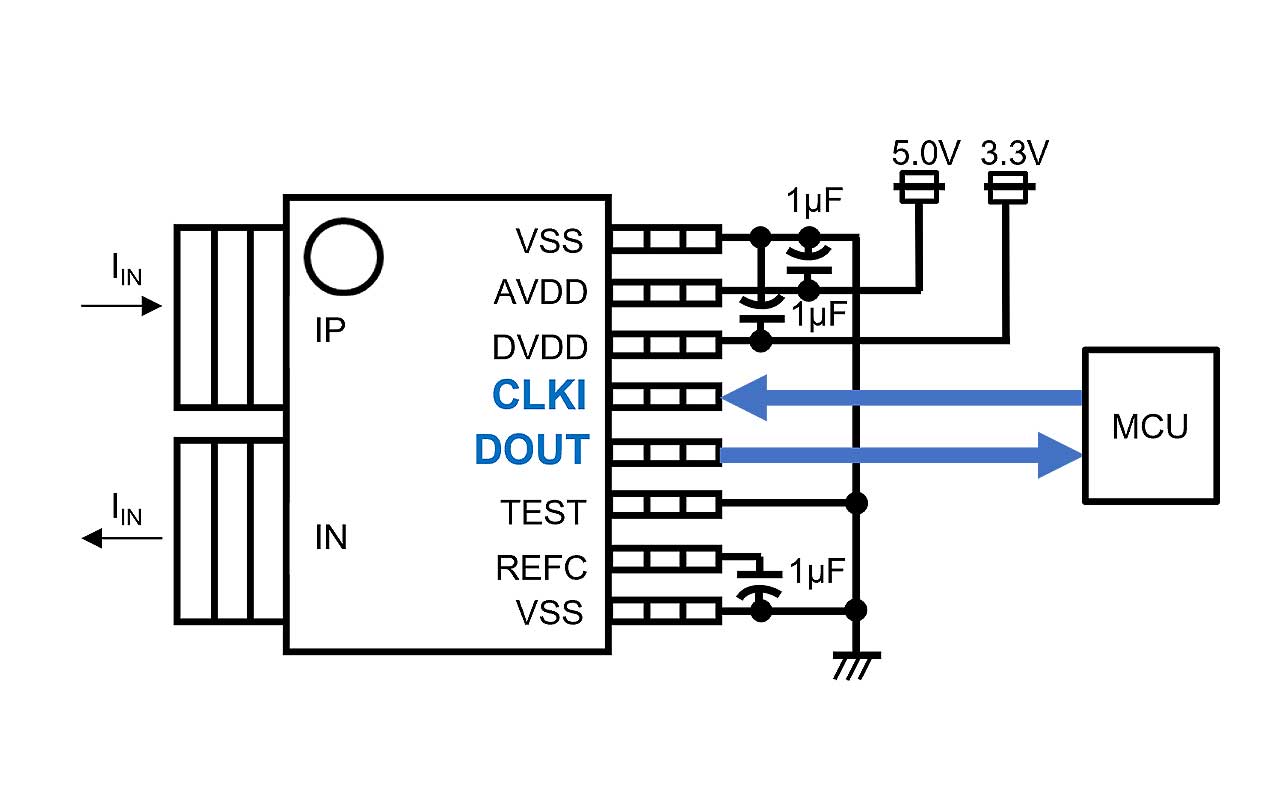

CQ360x, CQ362x Series

CQ360x, CQ362x series external circuit

Δ-Σ调制器根据MCU时钟运行。

CQ360x=20MHz

CQ362x=10MHz

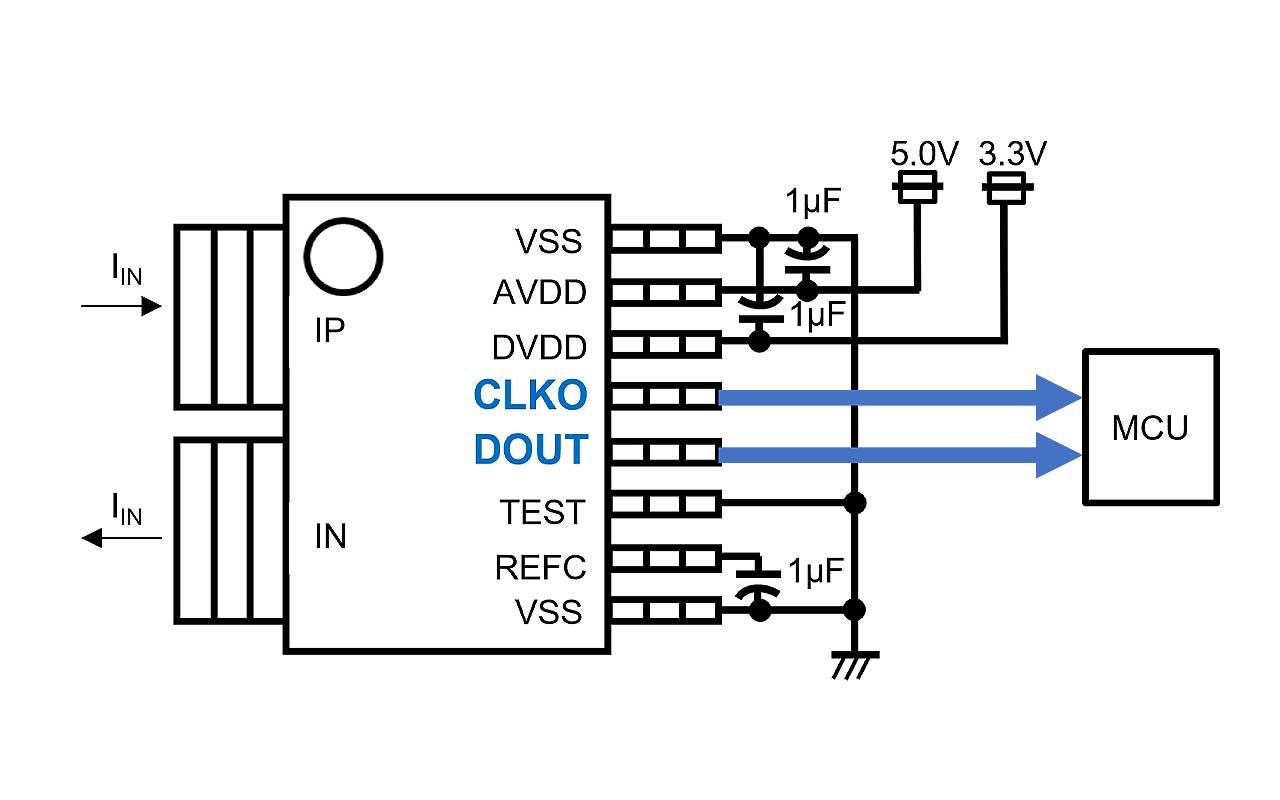

CQ361x, CQ363x Series

CQ361x, CQ363x series external circuit

向MCU提供Δ-Σ调制器的工作时钟。

CQ361x=20MHz

CQ363x=10MHz

下面下载一份数据表

Datasheet

CQ36 系列 一份数据表 (Preliminary)
 (CQ360x,CQ361x,CQ362x,CQ363x)

English [Rev. 0.0  2024/03] (17 Pages)
