用于实现系统小型化的数字输出型电流传感器 IC

可立即使用的免费评估套件

CQ36 Series

支持系统小型化,与现有技术相比安装尺寸可缩小20%。

你想体验一下旭化成电子(AKM)的全新解决方案吗?

推荐用于

このような方におすすめです

・需要在有限的空间内实现高精度的电流检测。

・希望抑制发热量的同时检测高压系统中的电流。

・想用数字输出型电流传感器检测电流。



CQ36 系列还适用于需要小尺寸、低发热和隔离的应用中。具体来说,它可以用来替代分流电阻+隔离 ADC 的方案。

CQ36 系列的优势

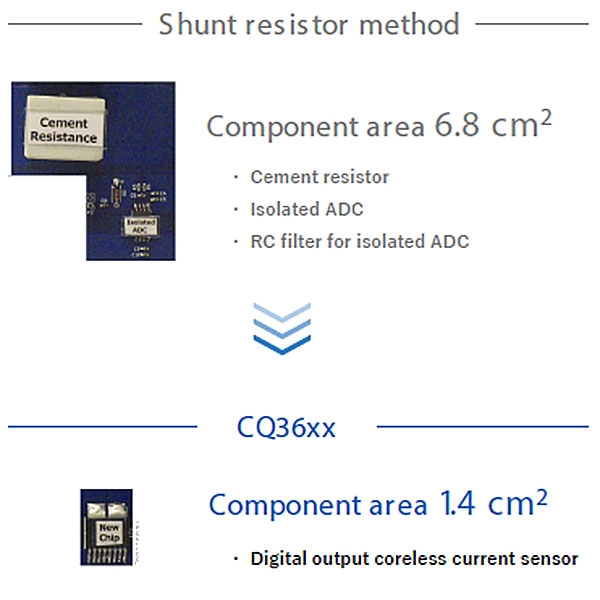

对系统小型化的贡献

对系统小型化的贡献

简化散热设计

简化散热设计

有助于精确的系统控制  (ENOB 12-14 位)

有助于精确的系统控制
(ENOB 12-14 位)

Asahi Kasei Electronics (AKM) 的 CQ36 系列是一款搭载 ΣΔ 调制器的数字输出电流传感器 IC。它采用 III-V族化合物半导体制成的霍尔元件,其精度可与使用分流电阻器和隔离式 ADC 的电流检测解决方案相媲美,而且使用元件数量更少、封装更小、发热量更低。有助于工业设备小型化,节省空间。

特点

CQ36 系列是将电流传感器和 ΣΔ 调制器组合在同一封装中,最大限度地减少了外围元件的数量,易于缩小系统尺寸。 与水泥电阻方式相比,CQ36 系列非常薄,而且可以回流焊接。 提供了更高的布局自由度。

通过使用 III-V 族化合物半导体,CQ36 系列虽然是无心电流传感器但实现了 ENOB 12-14 位的超高分辨率同时,还拥有与分流电阻器方式相媲美的超低噪声特性。

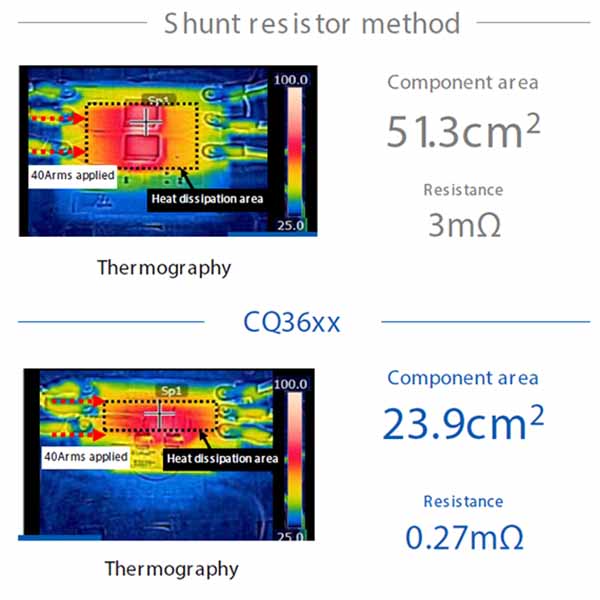

通过独创封装的开发实现了 0.27 mΩ 的低初级电阻阻值。因此,与分流电阻器和其他制造商生产的同类产品相比,可显著的抑制通电时产生的发热量,从而实现 60Arms 电流下的持续通电。

通过开发独特的封装,我们已实现爬电距离和电气间隙达到 8mm以上。
工作电压超过 550 Vrms,可与400V系统加强绝缘配套使用。

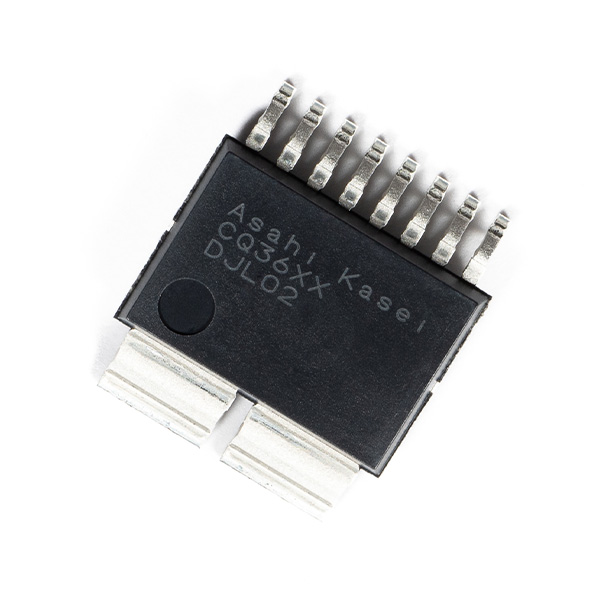

CQ36 Series CQ36 Series

主要特性

Series   CQ36 Series
Current sensor type   Coreless Current Sensor IC :
Currentier
Package size [mm] 12.7 x 10.9 x 2.25
Package Type (Mounting style)   (Small-sized)
surface mount package (SMD)
Power Supply Voltage [V] AVDD : 4.5 to 5.5
DVDD : 3.0 to 3.6
Operating Temperature [℃] -40 to 125
Maximum Primary
Current
[Arms] 60
Creepage / Clearance
Distance (min.)
[mm] 8.0
Primary conductor
resistance (Typ.)
[mΩ] 0.27
Isolation Voltage [kVrms] 5.0
(AC50Hz, 60s)
Safety Standards   IEC/UL62368-1 certification pending
UL1577 certification pending

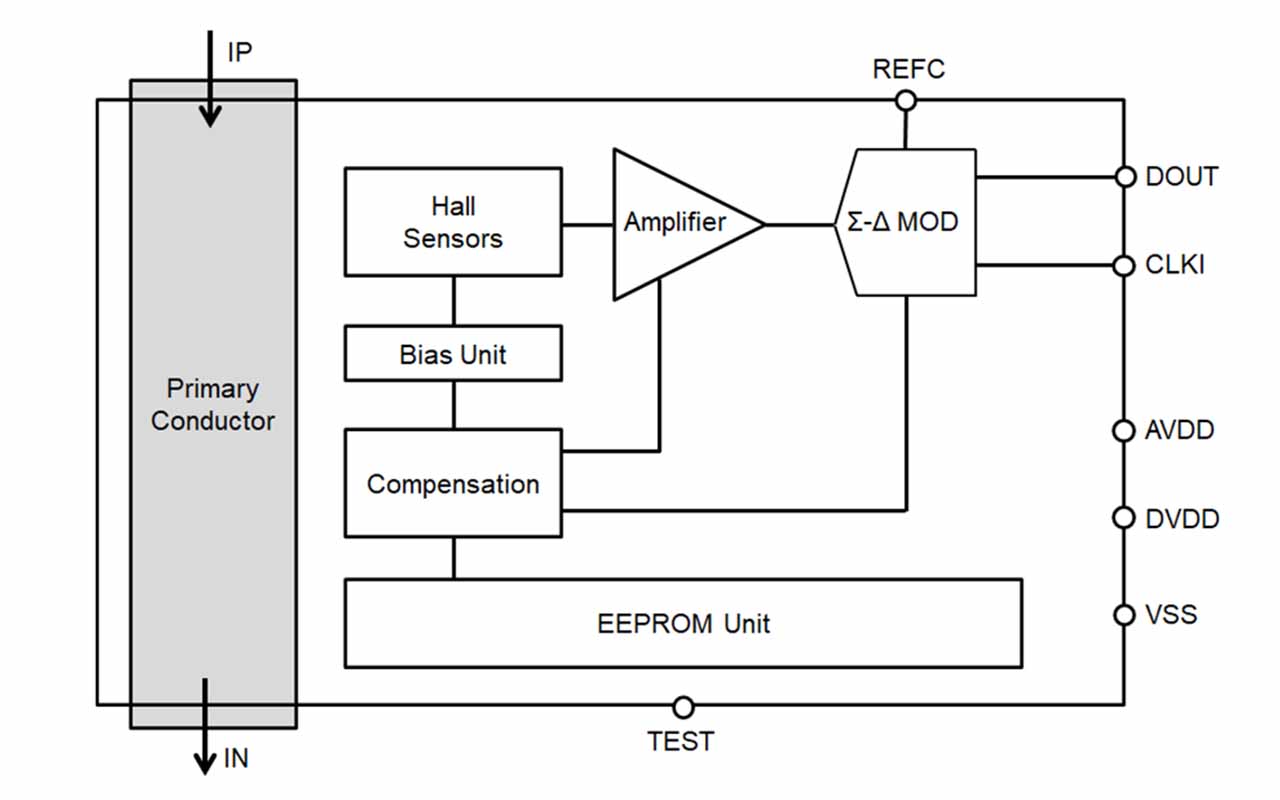

block diagram cq36 series Block Diagram

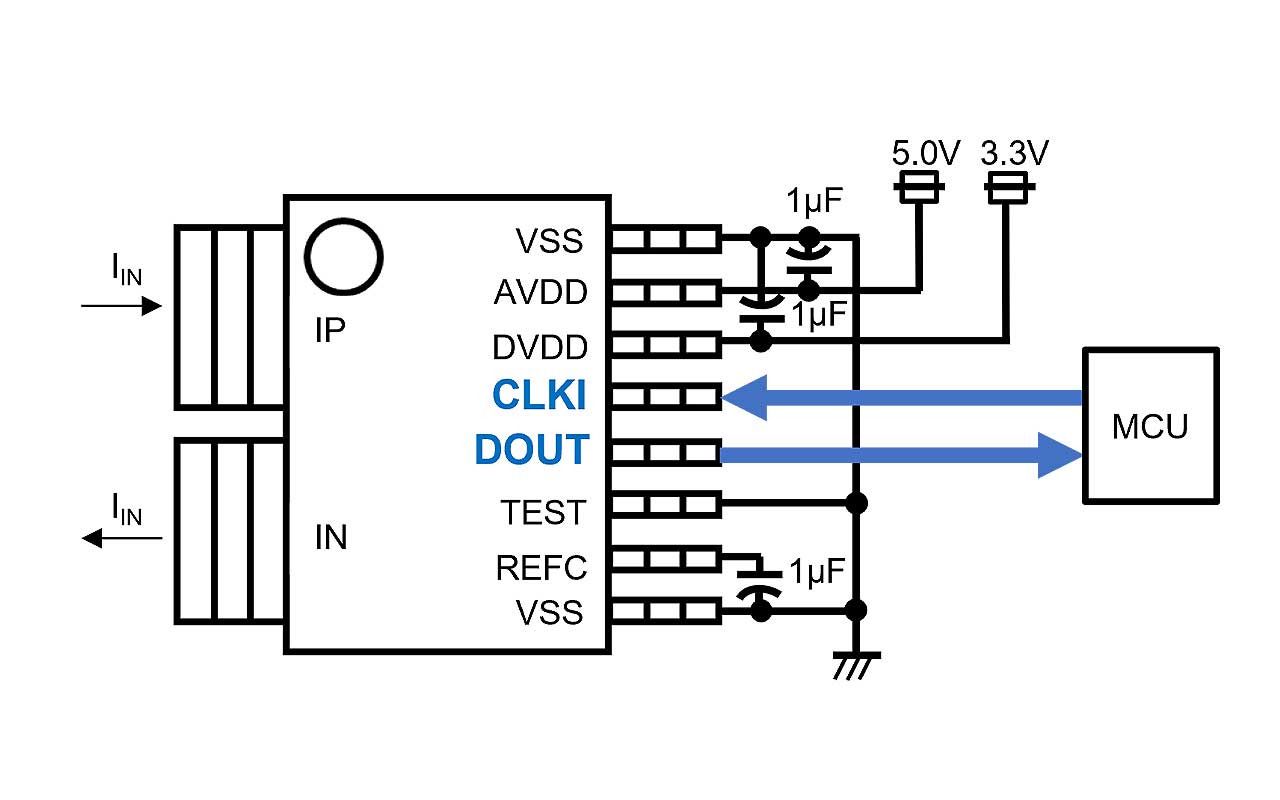

CQ360x, CQ362x Series

CQ360x, CQ362x series external circuit

Δ-Σ调制器根据MCU时钟运行。

CQ360x=20MHz

CQ362x=10MHz

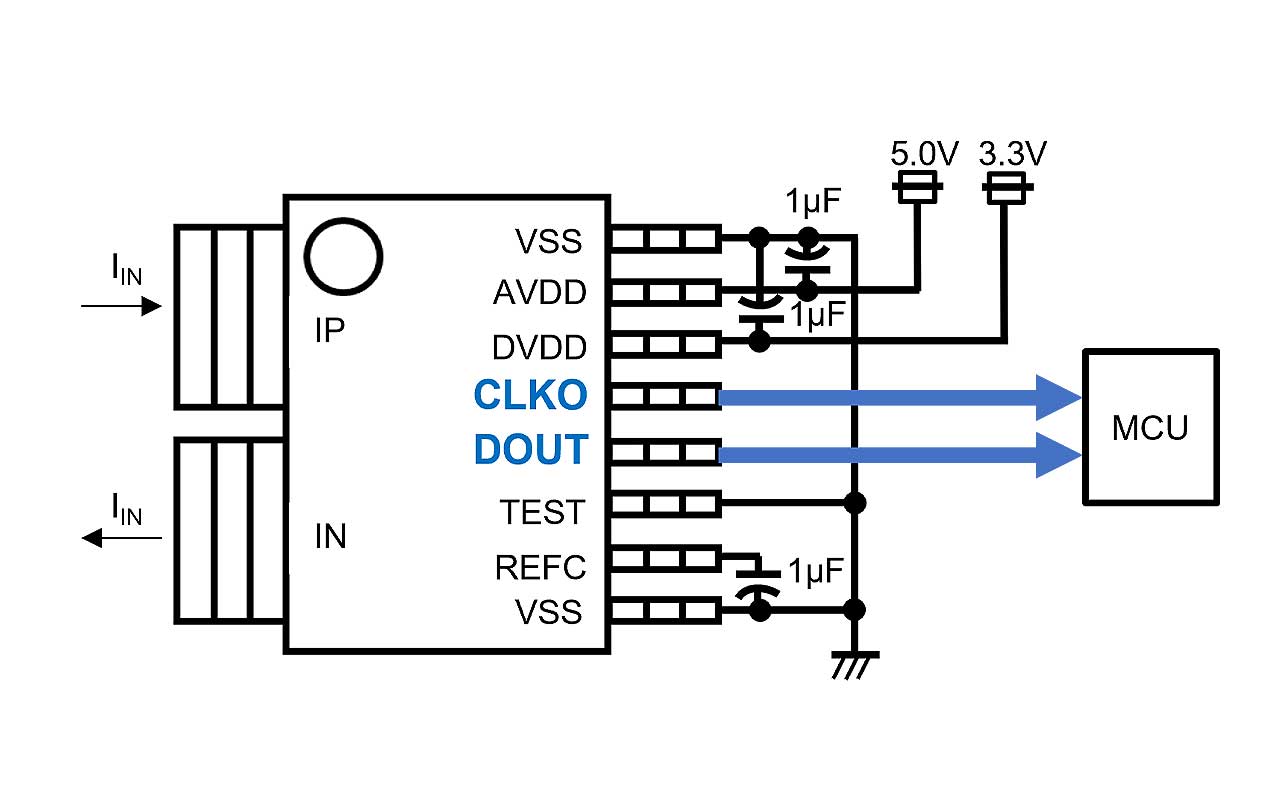

CQ361x, CQ363x Series

CQ361x, CQ363x series external circuit

向MCU提供Δ-Σ调制器的工作时钟。

CQ361x=20MHz

CQ363x=10MHz

产品应用

工业机器人和协作机器人

工业机器人和协作机器人

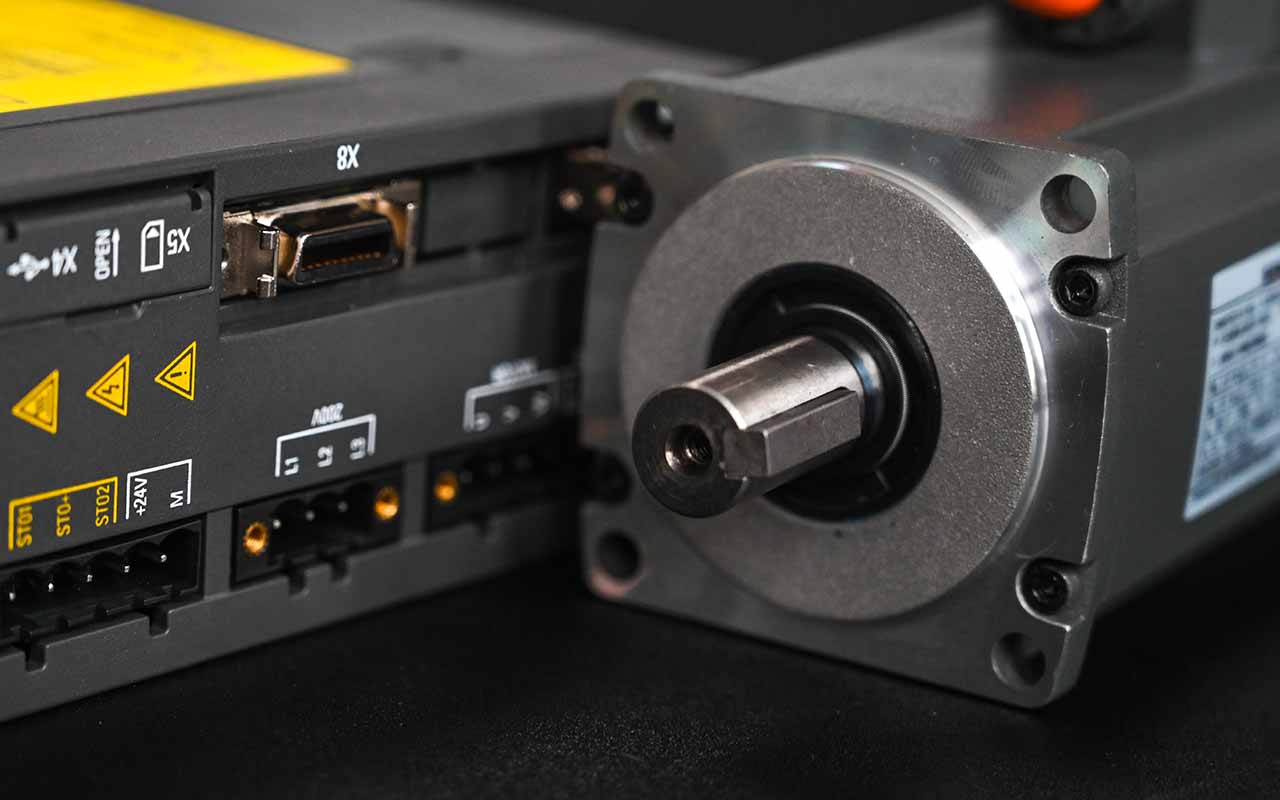

交流伺服电机

交流伺服电机

为什么选择 AKM?

独特的技术

独特的技术

40年的历史和成就

40年的历史和成就

支持系统

支持系统

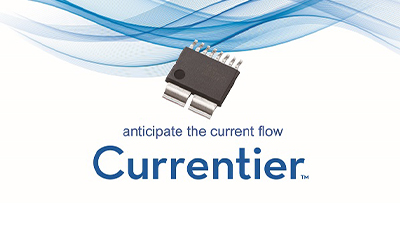

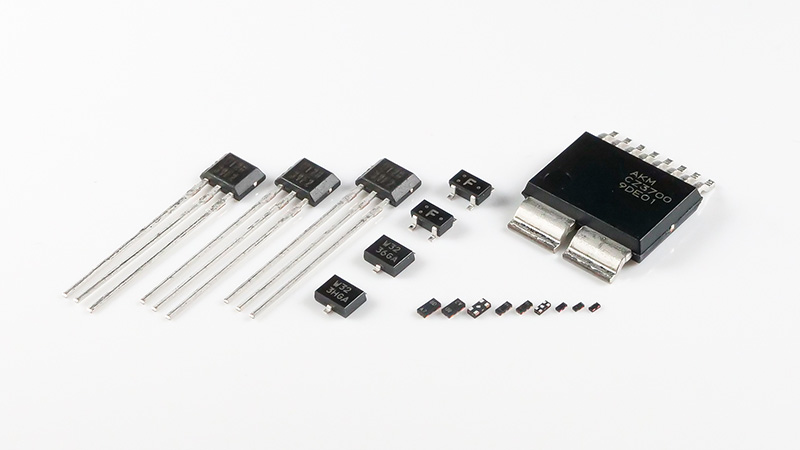

AKM 的无芯电流传感器IC采用经过40多年研发的霍尔元件。 我们每年生产超过 10 亿个霍尔元件,供应给世界各地的客户。我们将这种长期积累的经验和成果体现在我们电流传感器独特的封装技术和 ASIC 技术上。 因此,AKM 的电流传感器 "Currentier "克服了典型无芯电流传感器 IC 分辨率低的难题。

此外,AKM 的技术人员遍布世界各地,可提供全球支持。 这意味着,无论客户身处何地,都可以信赖 AKM 的专业支持 。选择 AKM 电流传感器不仅仅是因为其卓越的产品性能。我们以长达 40 多年的研发历史、持续供应高品质产品的记录以及遍布全球的技术支持体制,为您提供安心,信任的产品。

通过这些年的努力和成就,我们希望您能感受到AKM 无芯电流传感器的魅力。AKM电流传感器随着技术的发展而不断成长,并在未来继续提供超越客户期望的产品。

您想试用下 AKM 的新解决方案吗?

申请表

CQ36 Series

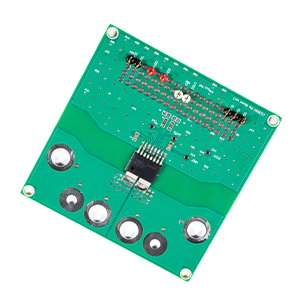

我们免费提供电流传感器 IC CQ36 系列的样品和评估套件。

请填写并提交以下专用表格。

我们的工作人员将通过电子邮件或电话与您联系。

请注意,严禁来自免费电子邮箱或同行业其他公司的人员的申请。
此外根据具体情况,我们也有可能会拒绝您的申请。

请注意,样品寄出可能需要一些时间。

本活动可能会在未事先通知的情况下结束。恕不另行通知,还望谅解。

请填写您的信息并提交您的咨询。

下载 URL 将发送到您注册的电子邮件地址。
