精度±0.1º、支持Off-Axis离轴式配置、14位磁性旋转角度传感器正式开售

2022/05/09

概述

旭化成微电子（AKM）开发的磁性旋转角度传感器IC AK7455已经量产并正式发售。AK7455支持Off-Axis离轴式配置，即传感器无需放置在磁铁的旋转轴上。

使用自带的补偿校准功能, 不论是Shaft-End轴端配置还是Off-Axis离轴式配置，角度检测的精度都能达到±0.1º(typ)。

此外，可变更角度运算电路的带宽设置，提高马达加减速时的响应速度。

Off-Axis离轴式配置

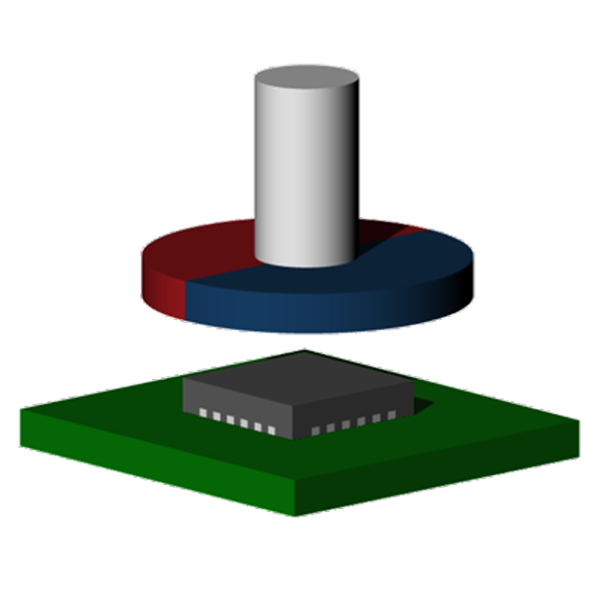

Shaft-End轴端配置

除了Shaft-End轴端配置外，还可以选择Off-Axis离轴式配置，将IC放置在两极磁化磁铁旁边，设计更加灵活。

使用Off-Axis配置可以实现更薄的尺寸。此外，通过构造空心结构的电机系统，用中空部位布线的方式节省空间。

拥有从1到4的校准参数。通过将补偿校准参数写入内置的EEPROM，无论在Shaft-End配置还是Off-Axis配置下，都可以达到±0.1º（典型值）的角度精度。

IC内部角度运算电路中搭载的LPF的截止频率可以设置为宽频带，从而改善对电机加速和减速的响应质量，实现平稳的电机控制。

电机控制应用

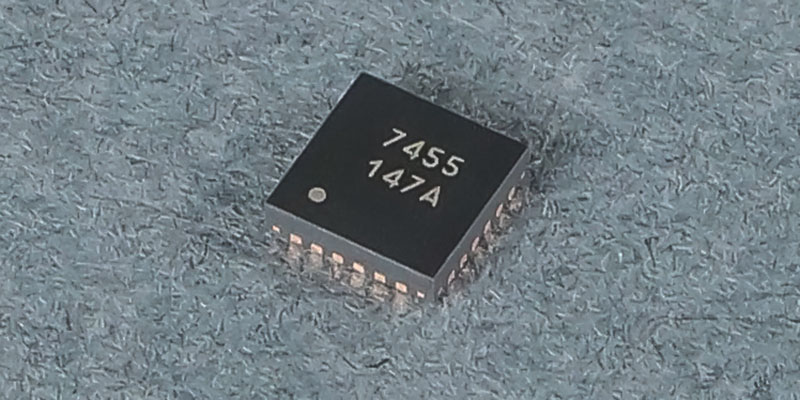

14位磁性旋转角度传感器

AK7455
