包装规格

AKM的包装,是在考虑到无论运输条件和周围环境如何,都能保持产品的初始质量的前提下设计的。

AKM原装包装

在我们的产品中,针对化合物半导体产品,我们基于常年累计的经验,采用了符合产品形状和形态的包装规格。

符合JEDEC标准的包装

在我们的产品中,主要针对LSI产品,我们采用符合国际标准JEDEC (J-ESD-033C) 的包装规格。 (从2016年10月生产的产品开始实施)

产品名

在本网站,产品名称中不显示"包装类别"。

例如: "AK□□□□"

在订单上,产品名称的末尾会标示包装类别L、E1、E2的编码,代表卷带方向。

例如: "AK□□□□-L"、"AK□□□□-E1"、"AK□□□□-E2"

[注]

您可能会在产品名称中看到 "P "或"-8",这是本公司内部使用的编码,与没有标示“P”或“-8”的是同一产品。

例如: "AK□□□□-8 "和 "AK□□□□"是同一产品。

卷带方向

在订单上,产品名称的末尾会标示包装类别L、E1、E2的编码,代表卷带方向。

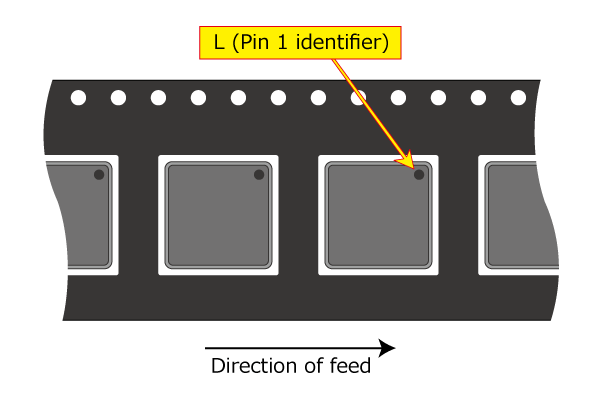

"L"

包装类别:L 包装类别:L

沿着卷带抽出的方向,1 PIN 位置为右上方 (1 PIN在进料孔同侧)。

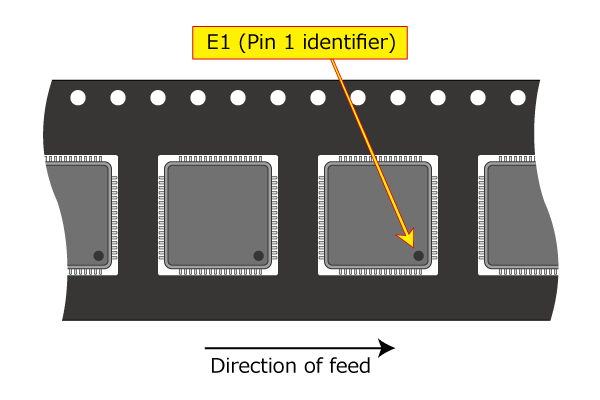

"E1"

包装类别:E1 包装类别:E1

沿着卷带抽出的方向,1 PIN 位置为右下方 (1 PIN在进料孔对侧)。

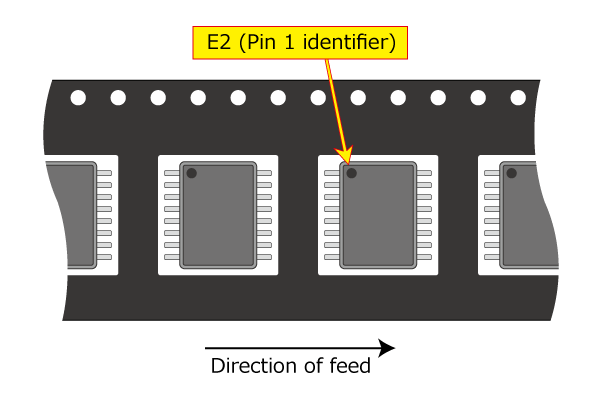

"E2"

包装类别:E2 包装类别:E2

沿着卷带抽出的方向,1 PIN 位置为左上方 (1 PIN在进料孔同侧)。

JEDEC标准

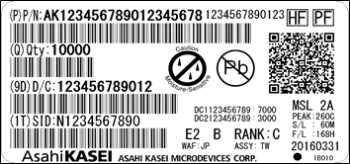

标签内容

从2016年10月生产的产品开始,我们使用符合JEDEC规格的标准标签。

Label Label
缩写 说明
(P) P/N 品号
(Q) Qty 数量
(9D) D/C 日期代码
(1T) SID 卷带ID
MSL 湿度敏感等级
PEAK 回流峰值温度
S/L 防潮包装储存期限
F/L 开封后推荐使用期限
SEAL DATE 包装日期信息

装运形式

装运形式 (包装规格) 因MSL分类而异。

装运形式 卷带 / 托盘 / 管装
MSL (湿度敏感等级) 1 1 * 2 2a 3
防潮包装 未实施 实施 实施 实施 实施
干燥剂 未附有 附有 附有 附有 附有
HIC (湿度指示卡) 未附有 附有 附有 附有

* 部分产品是防潮包装,附有干燥剂。

MSL1

非防潮包装

MSL1
非防潮包装
包装形式
  step 1 step 2 step 3
Reel






Tray





MSL1

防潮包装

MSL1
防潮包装
包装形式
  step 1 step 2 step 3
Reel










Tray






MSL2

MSL 2a

MSL 3

防潮包装

MSL2
MSL 2a
MSL 3
防潮包装
包装形式
  step 1 step 2 step 3
Reel







Tray
