TWS 盒的开合状况和耳机出入盒状况的检测
三轴磁传感器
本章介绍了使用3D磁性智能开关检测TWS耳机盒的开合状况，从而实现耳机和手机的蓝牙配对；并同时检测出左右耳机出入盒状况的方法。
应用简介

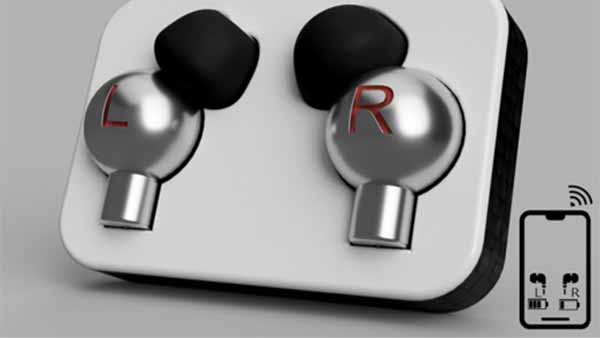

TWS耳机盒的开合检测和左右耳机的出入盒状况由3D磁性智能开关和现有磁铁实现。3D磁性智能开关作为触发器使TWS耳机，耳机盒和手机间能顺畅开始/解除蓝牙配对。
技术概要

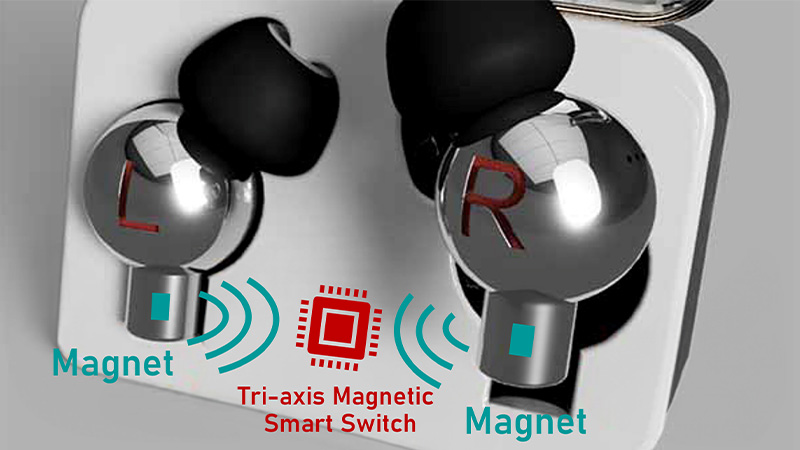

安装在耳机盒内的3D磁性智能开关可检测出TWS耳机盒盖的磁铁，及耳机内置的磁铁(扬声器磁铁)所产生的磁场，由于加在3D磁性智能开关上的磁场会随着耳机盒盖的开合，耳机的取放而产生变化，解析磁场变化即可掌握耳机盒盖的开合及耳机的出入盒状况。
解决方案优势
3D磁性智能开关在此应用中有以下优势:
- 一个传感器和现有磁铁的构成使其能同时检测出"盒盖开合"和"耳机取放"
- 3D磁场检测方式和大磁场量程，使传感器及磁铁的布局更灵活
- 可利用可变磁场阈值功能进行低功耗设计

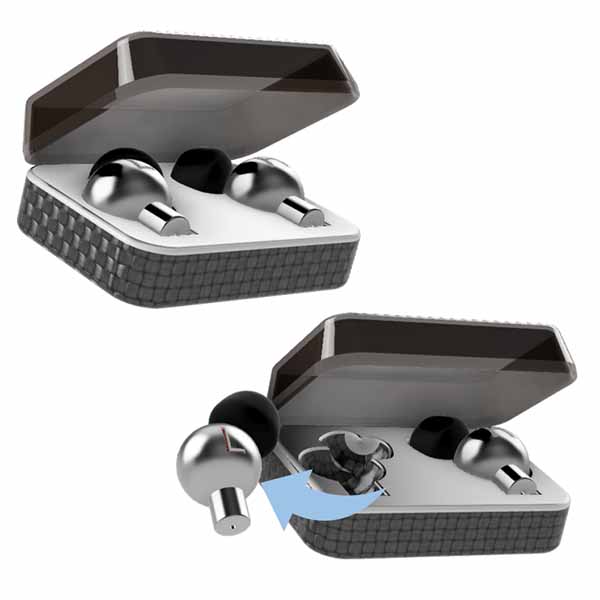

Multiple state detection

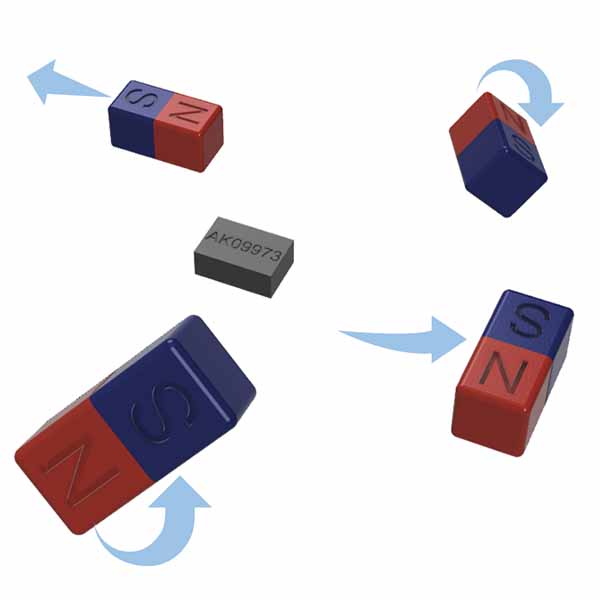

Flexible layout
Power save (@100Hz ODR)
概念演示
- 本演示视频使用了实际的TWS耳机外壳和内置3D磁性智能开关的探针卡来进行耳机盒的开合检测及耳机的出入盒状态检测。
- AKM可以根据客户的TWS盒子及耳机，提供相应的磁场仿真。如果您对TWS耳机的演示感兴趣，并希望得到如上技术支持，请通过下方【联系我们】页面的咨询表联系我们。
