TWS ケース開閉

& イヤホン収納 検知

3D 磁気センサー

本コンテンツでは、3D 磁気スマートスイッチを用いて、主にイヤホン-スマートフォン間の Bluetooth ペアリング / ペアリング解除のトリガー用途で使用されている完全ワイヤレスイヤホンケースの開閉検知と、左右のイヤホンのケース収納検知を同時に実現する方法を紹介します。

アプリケーション概要

完全ワイヤレスイヤホンケースの開閉状態の検知及び左右のイヤホンがケースに収納されているか否かの検知を、3D 磁気スマートスイッチと既存の磁石を用いて実現します。完全ワイヤレスイヤホンケースやイヤホンとスマートフォン間での Bluetooth ペアリング / ペアリング解除をスムーズに行うためのトリガーとして使用されています。

アプリケーション概要

技術概要

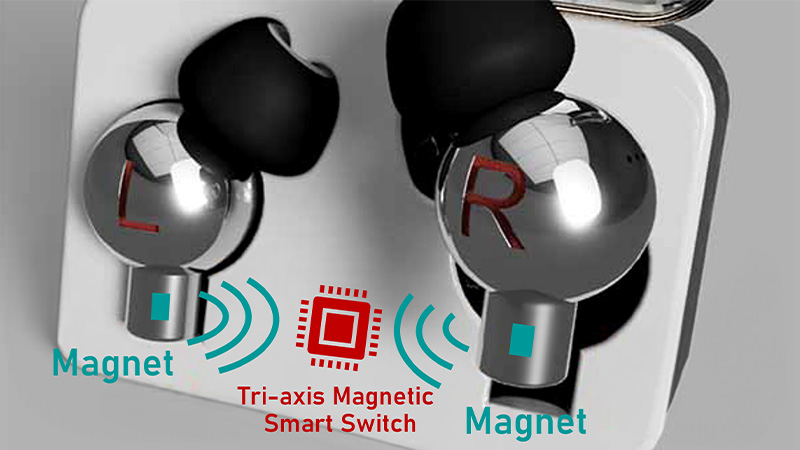

完全ワイヤレスイヤホンケースの蓋の磁石及び、イヤホンに内蔵されている磁石から発生される磁場を、ケース本体に実装された 3D 磁気スマートスイッチで取得します。蓋の開閉や、イヤホンの出し入れ動作に伴った 3D 磁気スマートスイッチに印加される磁場の変化を捉え、解析することで蓋の開閉状態 / イヤホンの収納状態を把握することができます。

技術概要

ソリューションの強み

この用途における 3D 磁気スマートスイッチのアドバンテージは以下の通りです。

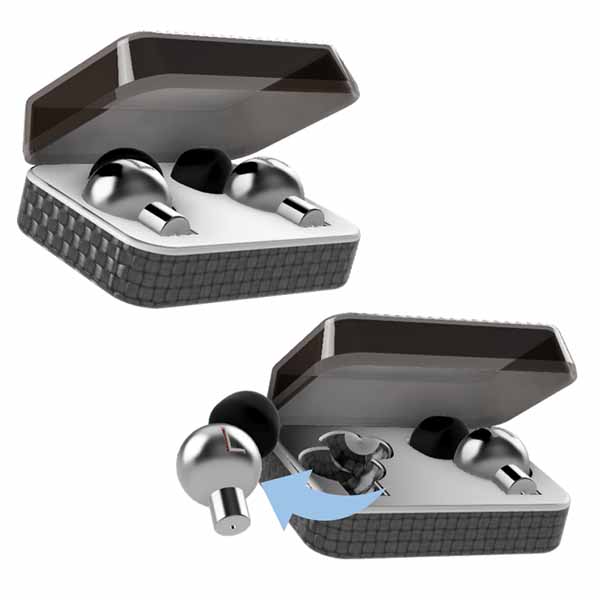

  • 1 つのセンサーと既存磁石構成により ”ケース蓋の開閉” と ”イヤホンのケース イン / アウト” を同時に検出可能

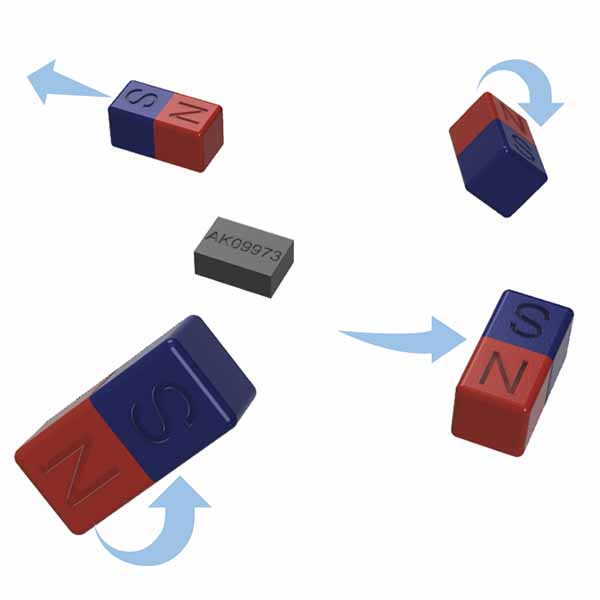

  • 3D 磁場検出と広い測定レンジにより、センサー及び磁石レイアウトの柔軟性が高い
  • 可変磁場しきい値機能を用いた低消費電流設計が可能
Multiple state detection Multiple state detection
Flexible layout Flexible layout
Power save (@100Hz ODR) Power save (@100Hz ODR)

コンセプトデモ

  • 実際の完全ワイヤレスイヤホン筐体と 3D 磁気スマートスイッチが実装されたプローブ基板を用いてケースの開閉検知及びイヤホンの収納検知を実現したデモ動画です。
  • AKM はお客様の完全ワイヤレスイヤホン筐体に適した磁気シミュレーションを提供します。完全ワイヤレスイヤホンデモに興味を持っていただいたお客様は、Web 打ち合わせ等にて実際の筐体設計より磁気シミュレーションができますので、下記リンクの問い合わせページにあるフォームからお問い合わせください。
お問い合わせ
