环境发电元件 - AP447x  电能模拟仿真

可以计算AKM的升压 DC/DC 转换器输出功率,确认收集环境能量的所需时间,有助于系统的探讨和构建。

*接下来将打开 akm.com 以外的网站

环境发电元件 - AP447x  电能模拟仿真

操作方法

操作方法

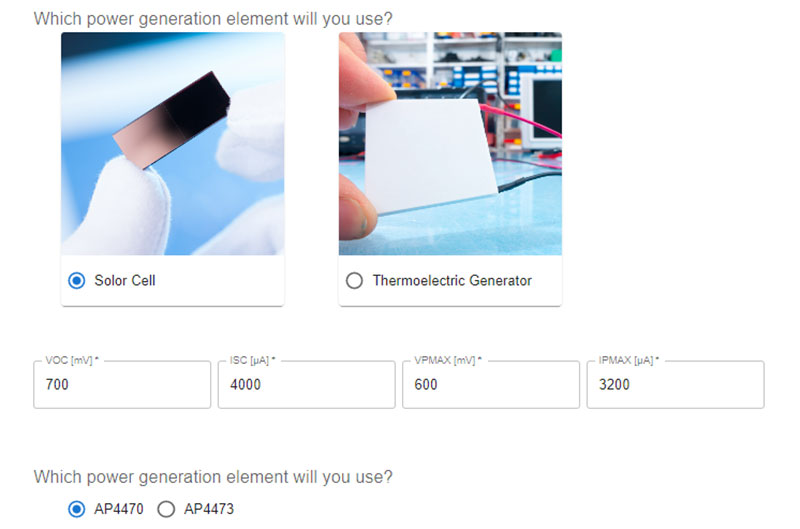

#1 请输入环境发电元件的种类和输出特性

#2 请输入升压 DC/DC 转换器的种类,按下执行按钮

通过模拟可以了解到

#1  升压电路是否启动

观察发电元件的输出特性(蓝线)和升压 DC/DC 转换器的输入(黑线)特性图表有无交点,可以确认发电元件的输出特性是否可以启动升压 DC/DC 转换器的升压电路。

有交点的情况

#2-1 .有交点的情况

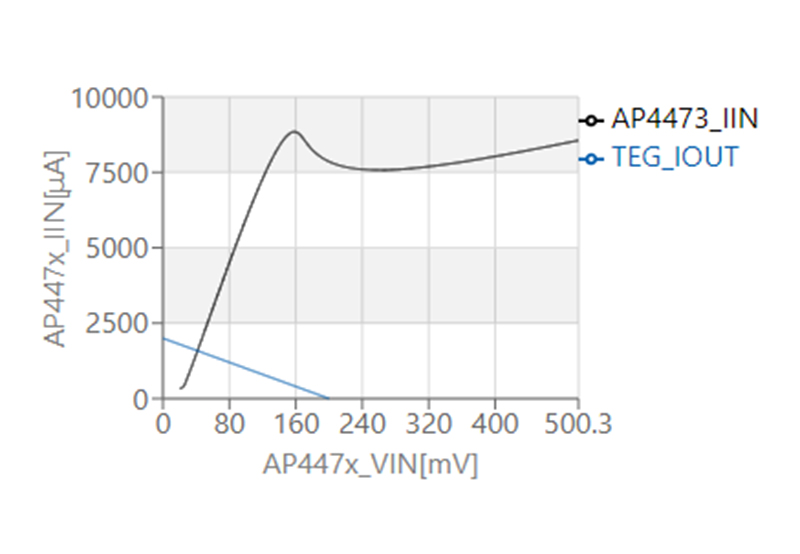

蓝线和黑线有交点的情况下,可以发电。此外,图表显示升压 DC/DC 转换器的输入电压、电流,输出功率、电流。使用该输出功率,可以作出以下预测。

I [mA] : 工作系统的平均电流

T [msec] : 系统的工作时间

POUT [uW] : 模拟仿真计算出来的AP447 x 输出功率

充电时间 [sec] =3V × I × T ÷ POUT

* 假设 AP447x提供的平均电压为 3v

比如,AKM提供的搭载无线功能的评估套件的平均电流 I = 约 0.76mA,且工作时间 T = 31 msec,输出功率 POUT =  14 μW时,充电时间=约 5 秒钟。

无交点的情况

#2-2  无交点的情况

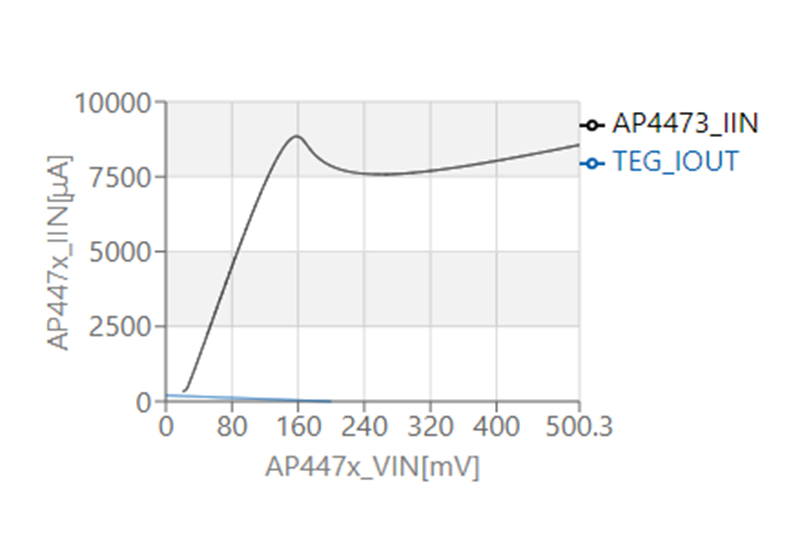

蓝线和黑线没有交点的情况下,升压 DC/DC 转换器的输入电能不足,升压电路无法启动。

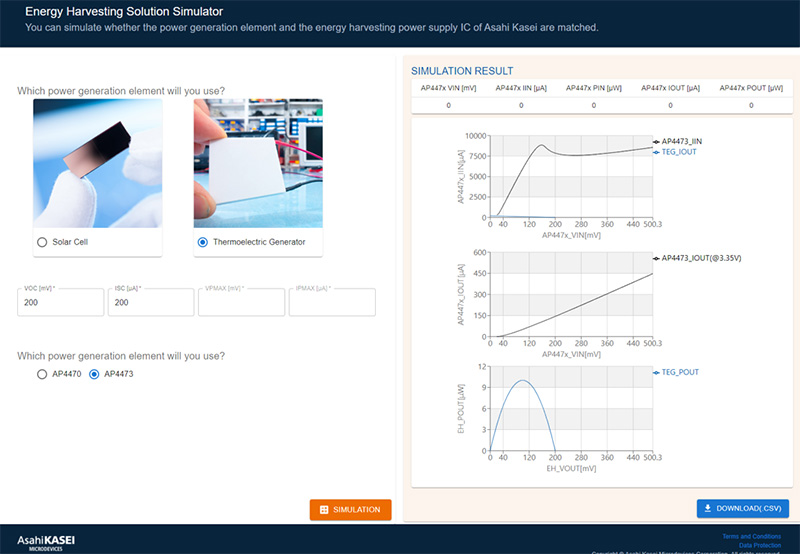

另外,升压 DC/DC 转换器的输入电压、电流,输出功率、电流显示为 0。

比如,出现左图结果时,为了升压(产生交点),需要加大发电元件的短路电流,如可将数个发电元件并联等。

面向使用 AP447x 进行试产的客户

我们还可提供两种计算工具,能够进行比本页面的模拟仿真更加详尽的系统研究。如果您想获取以下工具,请联络我们。

Energy Harvester Selection Simulator (EHSS) … 可以根据您想要输出的功率值来预测最佳发电元件的特性
Charge and Discharge Time Simulator (CDTS) … 可以验证连接蓄电元件和系统时的运行状况

联系 AKM

关于“能量收集”的咨询

产品及样品、评估板的报价、采购、销售代理商的介绍、产品规格及技术内容、产品相关资料等问询,请填写相关信息后发送,我们将尽快与您联系。
