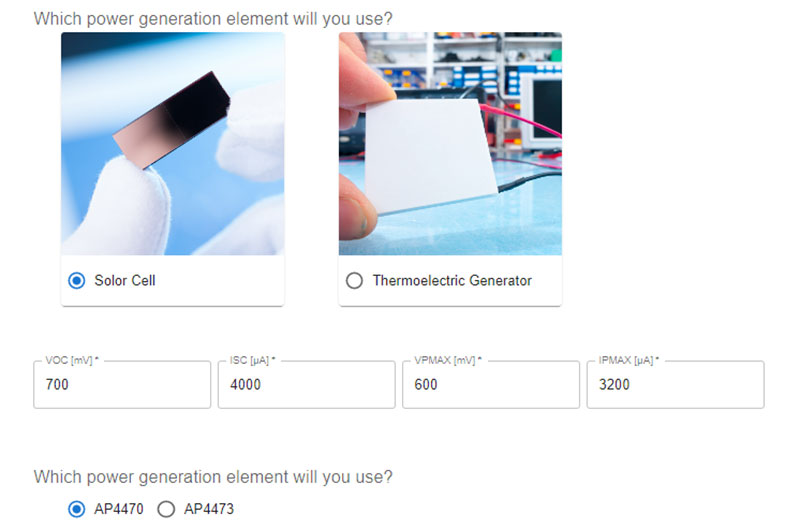

#1　環境発電素子の種類と出力特性を入力してください。

#2　次に昇圧 DC/DC コンバーターの種類を入力してください。

#3　最後に、実行ボタンを押してください。

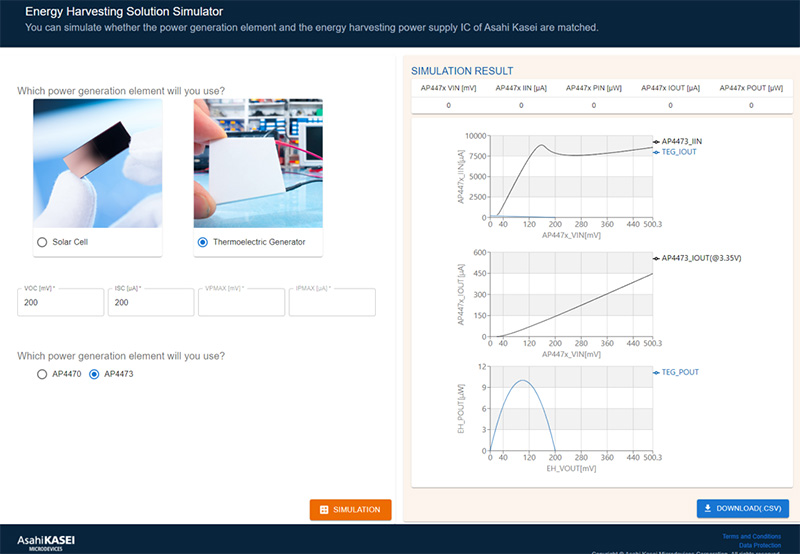

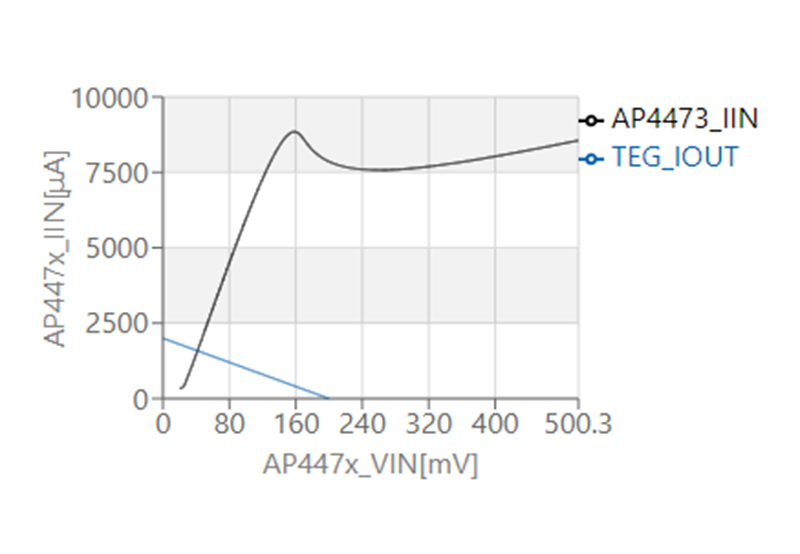

発電素子の出力特性 (青線) と昇圧 DC/DC コンバータの入力 (黒線) 特性グラフに交点がある場合に発電が可能です。また、昇圧 DC/DC コンバーターの入力電圧・電流、出力電力・電流を表に表示します。

加えて、この出力電力を使って、充電時間を以下の通り予想できます。

• 充電時間 [sec] ＝3V × I × T ÷ POUT
  • I [mA] : 動作させるシステムの平均電流
  • T [msec] : システム動作時間
  • POUT [uW] : シミュレータで算出された AP447x の出力電力

青線と黒線に交点が無い場合は、昇圧 DC/DC コンバーターへの入力電力が足りず、昇圧回路は起動しません。

また、昇圧 DC/DC コンバーターの入力電圧・電流、出力電力・電流は全て 0 で表示されます。

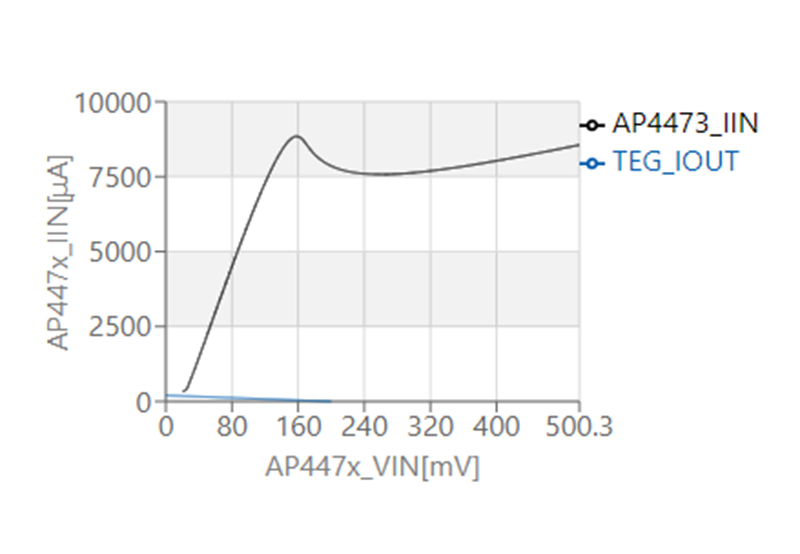

例えば、左図の結果が出た場合、昇圧させる (= 交点をつくる) ためには発電素子の短絡電流を大きくしてください。発電素子を複数個並列接続するなどの方法があります。
