能量收集

此前,环境中存在的微弱能量没有被收集,这部分能量被浪费了。现在,得益于 AKM 的独家电路技术,一颗芯片里蕴藏了“仅需 15mV 即可启动的升压电路”和“在收集的能量中、仅需使用 86nW 即可启动的充放电控制电路”,所以可以收集周围微弱的环境能量了。在“选择我们的理由”中,将对 AKM 的升压 DC/DC 转换器的产品特征进行说明。

收集周围微弱的环境能量并驱动系统

AKM 的升压 DC/DC 转换器可以收集周围微弱的环境能量,从升压到充放电控制的全部功能集成在一颗单芯片上且功耗极低。接下来为您介绍基于 AKM 独家电路技术成功实现的低耗电电路。

Ultra-low consumption circuits in AP447x

低电压 / 低电能驱动的升压电路(Boost)

AKM 升压 DC/DC 转换器的升压电路无论是低电压还是低功率发电都可以成功启动。


低电压也能够驱动升压 * 的 AP4473

AP4473 适用于热能发电等低电压发电场景,仅需 15mV 的输入电压即可启动升压电路。

低功率也能够启动升压 * 的 AP4470

AP4470 适用于利用化学能、光能、震动、高频波发电的场景,仅需 1 μW 以下(200mV)的输入功率即可启动升压电路。

(*note)
“ 升压启动 ” 是指升压 DC/DC 转换器的升压电路开始工作。为了升压到向系统开始供电的电压,需要比“升压启动”电压更高的电压。

仅需15mV的输入电压即可启动升压电路

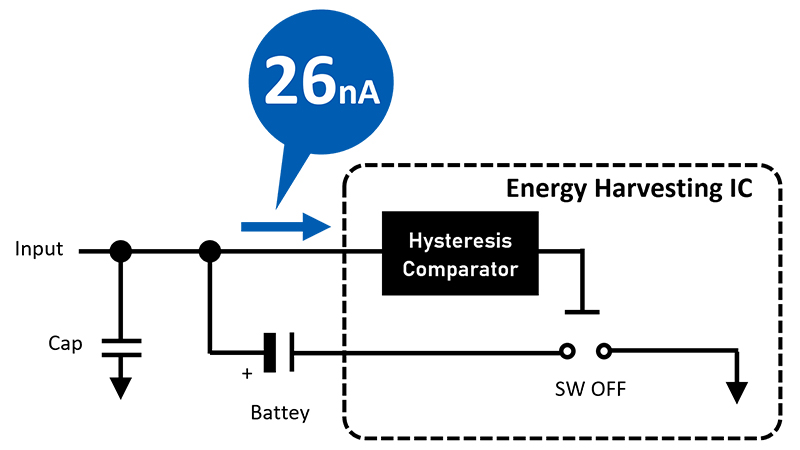

收集的能量中,仅需 86nW 即可进行充放电控制(SW Control)

AKM 的升压 DC/DC 转换器为了能够对充电能量进行控制,内置如下电路。


开始供电前关闭系统

通过 IC 内置的开关连接蓄电装置和系统,在升压电压从 0V 达到开始供电的电压(3.3V)之前,切断系统与蓄电装置的连接,从而避免升压过程中系统消耗能量。

传统技术需要数百 nW 以上才能运行此充放电控制电路,但 AKM 使用了独家低耗电电路技术、仅需 86 nW(=2 6 nA × 3.3 V) 即可实现。

内置过电压保护功能

如果升压电压过高,可能会超过系统的额定电压,从而损坏系统。因此内置了过电压保护电路。

仅需86nW即可进行充放电控制(SW Control)
