冷剂检测系统（RDS）

可燃气体传感器

RDS R32

RDS R32 (Senseair 公司生产)

RDS（Refrigerant Detection System）R32是用于A2L类轻度可燃性制冷剂R32和R454 A/B/C的制冷剂泄漏检测传感器模块。模块外壳可以为传感器核心隔绝灰尘和水滴。该系统还内置加热元件，在寒冷环境下也可以工作。

系统可以使用Modbus协议将测量数据发送给控制系统。另外还配备了输出引脚，当检测的气体浓度达到设定的阈值时，就会激活数字输出信号。输出可以设置为数字PWM信号输出或者模拟线性输出。

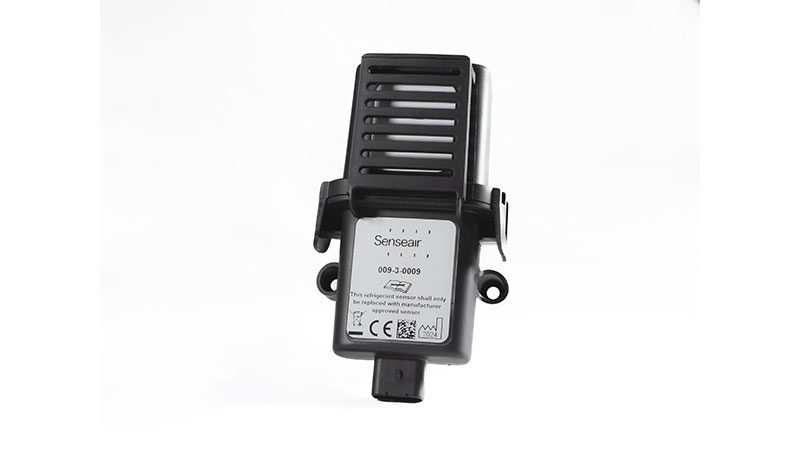

RDS R32 RDS R32

特点

  • 高精度
  • 快速响应
  • 工作温度范围广
  • 符合IEC/UL60335-2-40标准
  • 高可靠性、工作寿命长
  • 内置自动校准算法（ABC算法）
  • 产品阵容支持24V、12V、5V
  • 附带连接器，易于安装

主要规格

Product name

RDS R32
Measured Gas R32, R454A, R454B, R454C
Product number

009-3-0007: 24V

009-3-0008: 12V

009-3-0009: 5V

Measurement range

0 - 50% LFL

Accuracy (*)

 ±2.5% LFL

Response time (**)

<30s

Power supply

009-3-0007: 24V±10% VAC/DC

009-3-0008: 12V±10% VDC

009-3-0009: 5V±10% VDC
Output

Digital signal (High/Low or PWM) or Analogue voltage or

Analogue current.

Communication(***)

Modbus over RS-485

Dimensions

113 x 65 x 40 mm
Operation
Temprature range

-40 - 70℃

IP Rating

 IP66 ＆ IP67
Compliance with
IEC 60335-2-40 ed.7

yes

Compliance with
UL 60335-2-40 ed.4
 		 yes

[Notes]

* 0 - 25%LFL and -30 - 60℃, After 3 ABC period or 1 zero calibration

** When exposed to R32 with concentration 25% LFL or higher, and Detection Threshold Limit Value set to 10% of LFL (default factory setting)

*** 009-3-0009 Senseair RDS R32 5V is hardware configured for UART communication and digital output (no RS-485 or analogue outputs are available on this variant)

关于 Senseair

于 2018 年成为旭化成微电子 (AKM) 集团一员的 Senseair，是非色散红外 (NDIR) 式气体传感器的供应商，一直致力于开发生产运用先进技术的气体传感器。
