RDS R32

RDS R32 (センスエア社製)

RDS (Refrigerant Detection System) R32 は、A2L に分類される微燃性冷媒 R32 および R454 A/B/C 向けの冷媒漏れ検知センサーモジュールです。保護ハウジングが、センサーコアを埃や水滴から守ります。また加熱素子を内蔵しており、寒冷環境でも動作可能です。

また Modbus プロトコルを使用して、測定データを制御システムに送信することができます。別途出力ピンを備えており、測定されたガス濃度が設定可能な閾値に達すると、デジタル出力信号がアクティブになります。出力はデジタル PWM 信号またはアナログリニア出力を設定することも可能です。

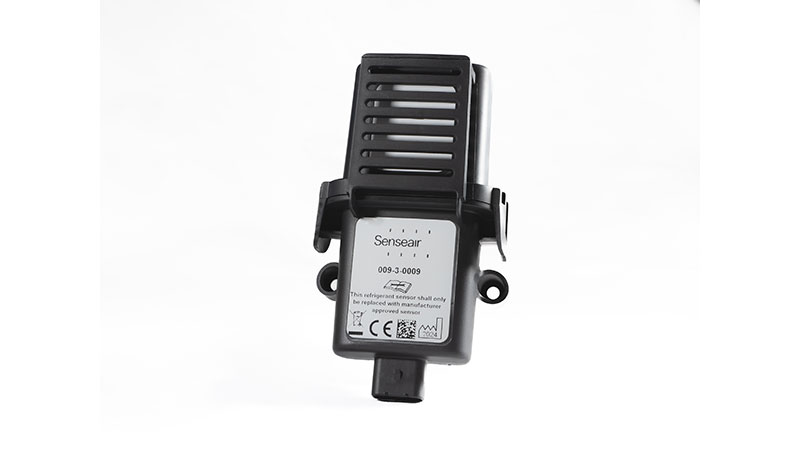

RDS R32 RDS R32

特長

  • 高精度
  • 高速応答
  • 幅広い動作温度範囲
  • IEC / UL 60335-2-40 に準拠
  • 高信頼性と長寿命
  • 自動校正アルゴリズム（ABCアルゴリズム）内蔵
  • 24V、12V、5V 製品をラインアップ
  • コネクタ付きで組み込みが簡単

主な仕様

Product name

RDS R32
Measured Gas R32, R454A, R454B, R454C
Product number

009-3-0007: 24V

009-3-0008: 12V

009-3-0009: 5V

Measurement range

0 - 50% LFL

Accuracy (*)

 ±2.5% LFL

Response time (**)

<30s

Power supply

009-3-0007: 24V±10% VAC/DC

009-3-0008: 12V±10% VDC

009-3-0009: 5V±10% VDC
Output

Digital signal (High/Low or PWM) or Analogue voltage or

Analogue current.

Communication(***)

Modbus over RS-485

Dimensions

113 x 65 x 40 mm
Operation
Temprature range

-40 - 70℃

IP Rating

 IP66 ＆ IP67
Compliance with
IEC 60335-2-40 ed.7

yes

Compliance with
UL 60335-2-40 ed.4
 		 yes

[Notes]

* 0 - 25%LFL and -30 - 60℃, After 3 ABC period or 1 zero calibration

** When exposed to R32 with concentration 25% LFL or higher, and Detection Threshold Limit Value set to 10% of LFL (default factory setting)

*** 009-3-0009 Senseair RDS R32 5V is hardware configured for UART communication and digital output (no RS-485 or analogue outputs are available on this variant)

センスエア (Senseair) について

2018 年に旭化成エレクトロニクス (AKM) グループの一員となった Senseair は、非分散型赤外線 (NDIR: Non-Dispersive Infrared) 方式の技術を用いたガスセンサーのプロバイダーです。常に新しいガスセンサーの技術開発および量産化を目指しています。
