技术说明

高分辨率编码器元件

技术资料

AKM 的磁阻元件具有优异的温度特性，且元件间的电气特性差异较小。

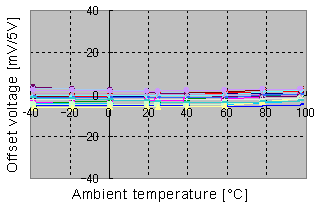

采用 AKM 独有的半导体薄膜制备技术，有效降低失调电压的温度漂移。

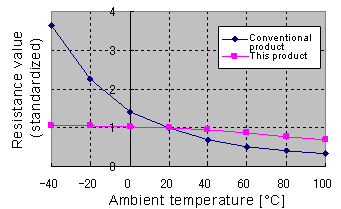

采用 AKM 独有的锑化铟 (InSb) 掺锡技术，以锡 (Sn) 作为 n 型掺杂剂，有效减小元件电阻温度系数的绝对值。

传统元件的电阻温度系数：-2.0%/℃ (室温附近)
→ 本产品的电阻温度系数：-0.2%/℃ (室温附近)

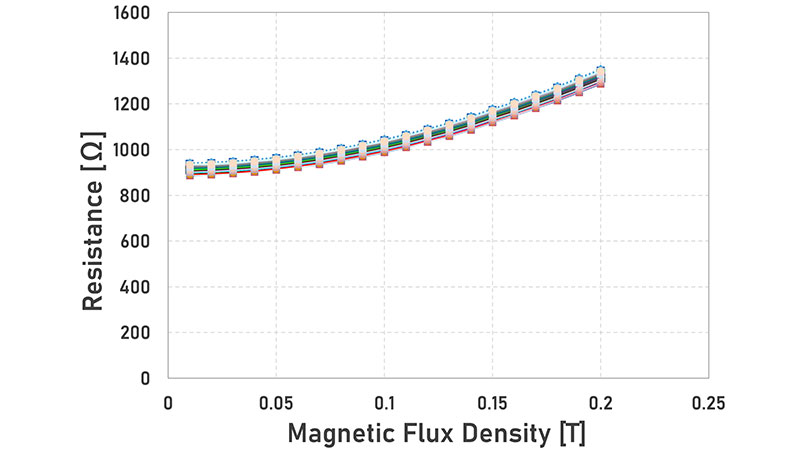

采用高精度工艺制备单晶薄膜，并结合光刻工艺制造元件，实现高度一致的电气特性。

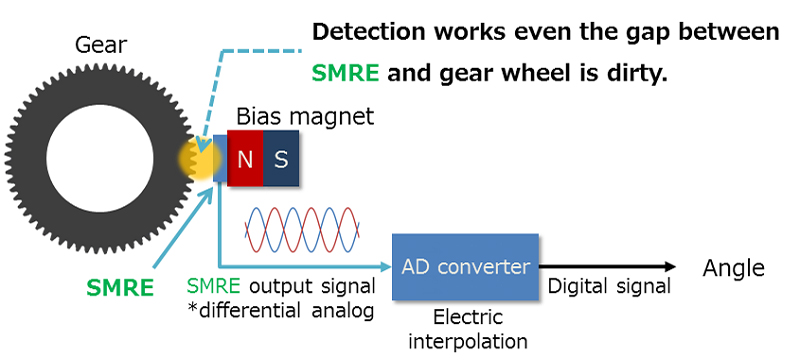

通过对 A+/A-、B+/B- 两组输出信号分别进行差分处理，MS0031 可降低共模噪声。此外，AKM 的 SMRE 具有优异的温度特性，且元件间差异较小，因此即使采用磁式检测，也能通过电子细分 (插值) 实现超过 20 位的旋转角度检测分辨率。

A+/A-、B+/B- 差分输出

A 相和 B 相分别采用差分输出，通过对各相的两路信号取差值，可消除共模噪声，同时获得 2 倍的输出幅度，有助于提高磁式编码器的精度与分辨率。

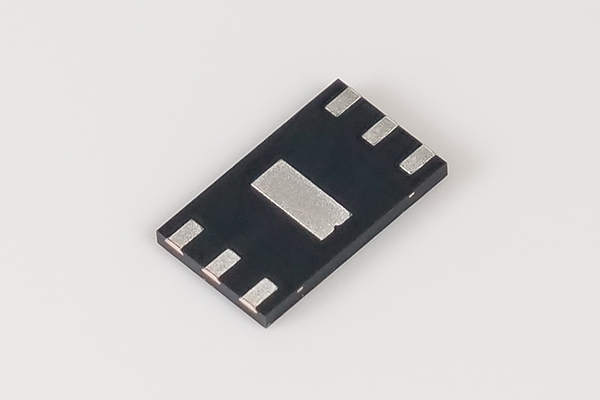

MS0031
