与Shaft-End配置相关的磁铁选型指南

旋转角度传感器

技术资料

Shaft-End配置下磁铁选型指南

旋转角度传感器IC 应用笔记

本资料是搭建Shaft-End配置磁编码器系统时的磁铁选型指南。

AKM旋转角度传感器AK7455系列，通过检测芯片水平方向磁场（Bx，By）强度并运算处理后，来输出0～360度的角度信息。仅用磁铁和传感器就可以轻松组装出非接触式旋转角度传感器。但是，对于从未使用过磁传感器或首次使用AKM旋转角度传感器的用户来说，适配磁铁的选择、传感器的配置并不容易。

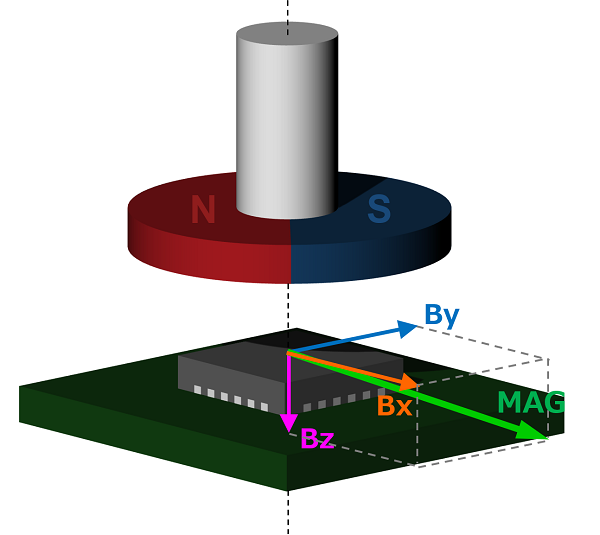

图1，磁铁中心与传感器中心在旋转轴中心呈一直线上的安装方式，叫做Shaft-End配置。

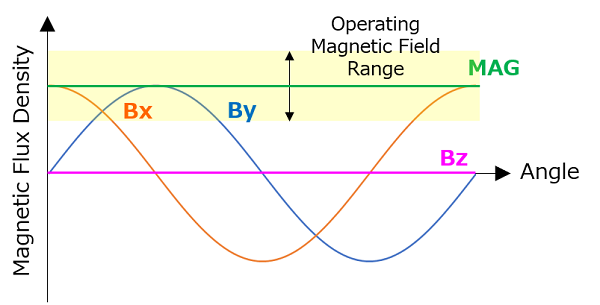

图2，Shaft-End配置下，不同旋转角度下的磁场(Bx，By)变化。

图 1. Shaft-End配置

图2.各旋转角度下的磁场（Bx，By）

*Shaft-End配置下无轴偏心，则Bz=0

图3、图4，本资料中记载的磁场解析模拟数据。

记载了使用AKM推荐磁铁的情况下，传感器的可安装范围及轴偏心导致的角度误差数据等。

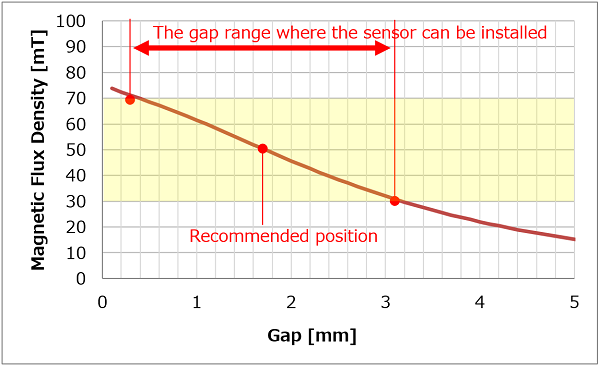

图3. 数据示例① 传感器安装范围（前提：使用推荐磁铁）

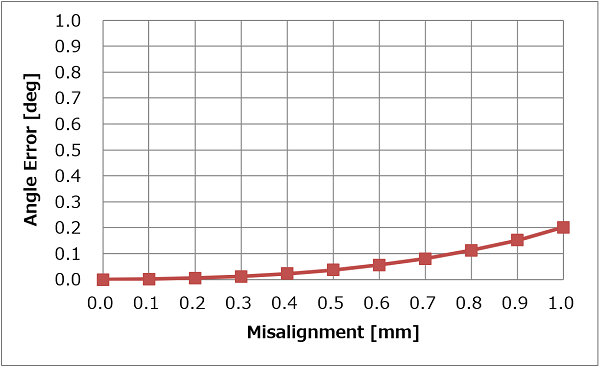

图4. 数据示例② 错位下的角度误差（前提：使用推荐磁铁）

并且还记载了在使用推荐磁铁的情况下，除各特性外的如下检验结果。

以推荐磁铁为基础，对尺寸进行小改动的情况下，传感器的可安装范围和对角度误差的影响
改变磁铁形状或材料时，传感器的可安装范围及对角度误差的影响

下载

与Shaft-End配置相关的磁铁选型指南

English [ak74xx-en-applicationnote-magnetselection-myakm.pdf]
(19 Pages )
