Simple Calibration for angle accuracy of 0.1°

实现角度精度 0.1°的简单校准方法

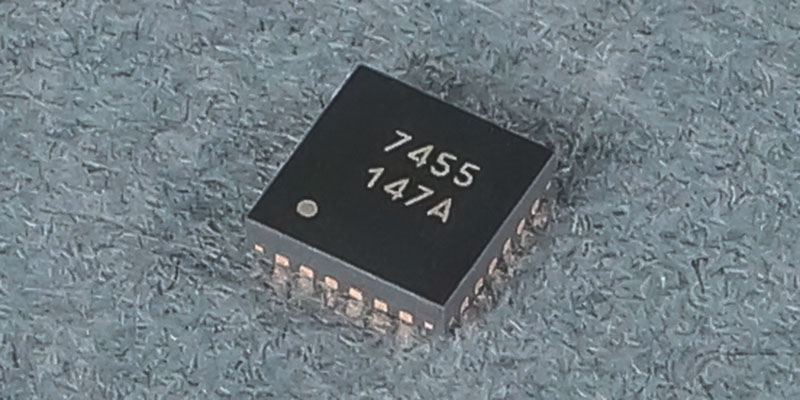

旋转角度传感器

课题 #03...

要达到精度0.1°,其校准工作是否复杂?

解决方案…

非常简单,只需要旋转轴旋转三周。

校准作业实施实例。请参考演示视频。

(视频中使用的是「AK7454」,「AK7455」也是同样的校准方法。)

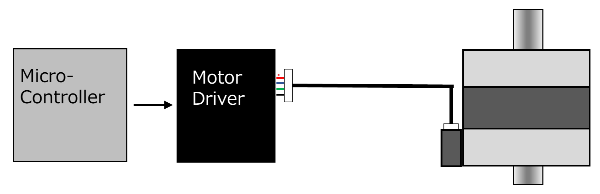

① 所需物品:电机、驱动、计算机、磁铁、AK7455。

图 1.

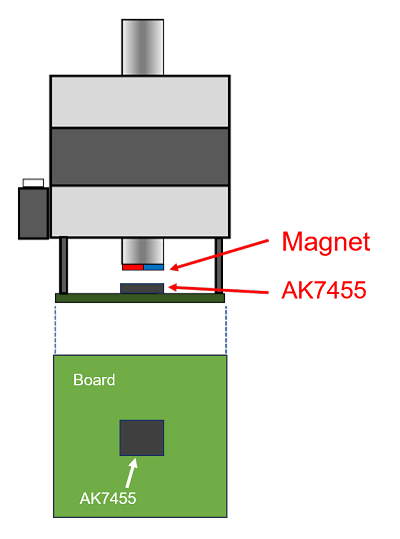

② 将磁铁安装到轴上,将AK7455基板安装到电机上。

图 2.

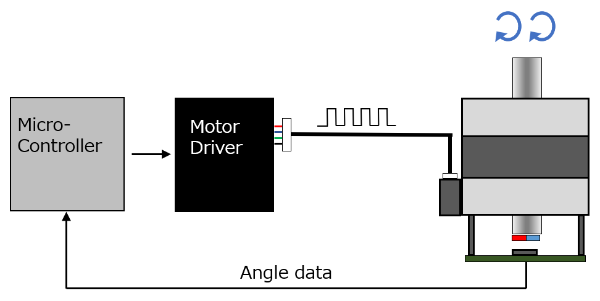

③ 使轴旋转两周,记录角度数据,并制作校正数据。

图 3.

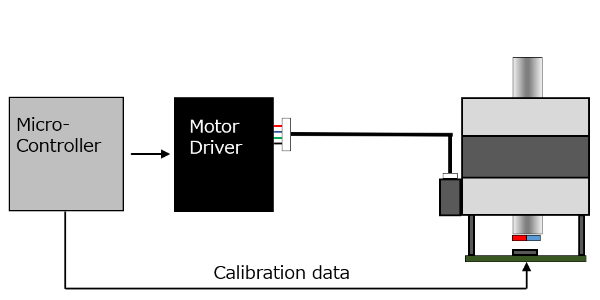

④ 将校正数据输入到AK7455中。

图 4.

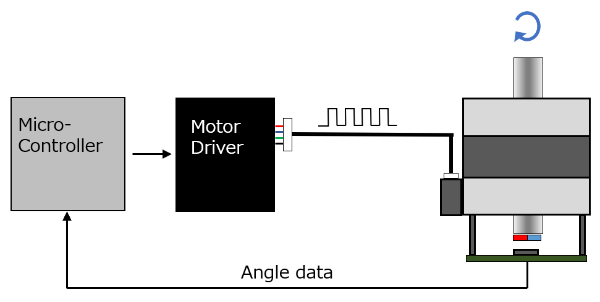

⑤ 将轴旋转一周,确认角度数据是否已被校准。

图 5.

这样校准工作就结束了。

上述以步进马达为例,使用DC无刷马达的用户,请另行联系、确认。

AK7455有轴端配置 (Shaft-End)和离轴配置 (Off-Axis) 两种使用方式。无论是轴端配置还是离轴配置其校准方法相同。校准后精度都可达到 0.1°。

Next


关于离轴配置 (Off-Axis) ,请参考" 提升安装自由度的"Off-Axis" 。

如需更为详细的信息,敬请垂询。
