AK2346B
EOL
無線機用ベースバンド IC
無線機用ベースバンド IC
EOL
Description
AK2346B は、音声用フィルター、リミッター、スプラッタフィルター、エンファシス、コンパンダー、秘話回路、MSK モデム、を内蔵した無線機のベースバンド部をワンチップ化した IC です。 AK2346B は、音声用の HPF を備えており、250Hz 以下で高い減衰率を示し、CTCSS のサブ・オーディオ信号を除去します。さらに、送受信計の初段と最終段に計 4 つの電子ボリュームを備えており、CPU による制御でマイク感度、変復調器の感度を自動調整する事が可能です。
Key Features
-
無線機のベースバンド部をワンチップ化
-
電子ボリュームを搭載
Applications
-
各種 無線機器 など
Specifications
| Part Number |
AK2346B |
|---|---|
| Audio Filter (0.3 to 3.0kHz) |
Yes |
| Emphasis / Compandor |
Yes |
| Scrambler |
Yes |
| MSK Modem (1.2k / 2.4kbps) |
Yes |
| CTCSS | |
| DTMF Receiver | |
| 8bit DAC (Volume) | |
| Master Clock [MHz] |
3.6864 |
| Other | |
| Operating Temperature [℃] |
-30 to 85 |
| Device Package |
SSOP |
| Number of Pins |
24 |
Product Information
| Part Status |
EOL |
|---|---|
| Pb Free |
Yes |
| Halogen Free |
No |
| MSL |
MSL2 |
| Packaging |
TAPE |
| Moisture Barrier Packaging |
Based on JEDEC J‑STD‑033 guidelines |
| Minimum Order Quantity [pcs.] |
1000 |
| Replacement P/N |

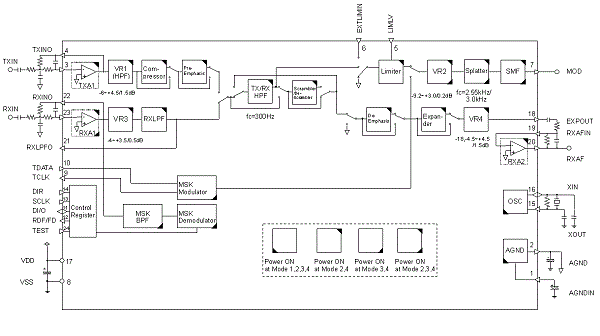

Block Diagram
