回転角センサー

磁気式回転角センサーは、磁石と組み合わせることにより回転磁場から回転速度や回転角度を検出します。

製品情報

AKM の回転角センサーは、シリコンチップ上に形成されたホール素子と信号処理回路から構成された Si モノリシックの磁気式回転角度センサーです。

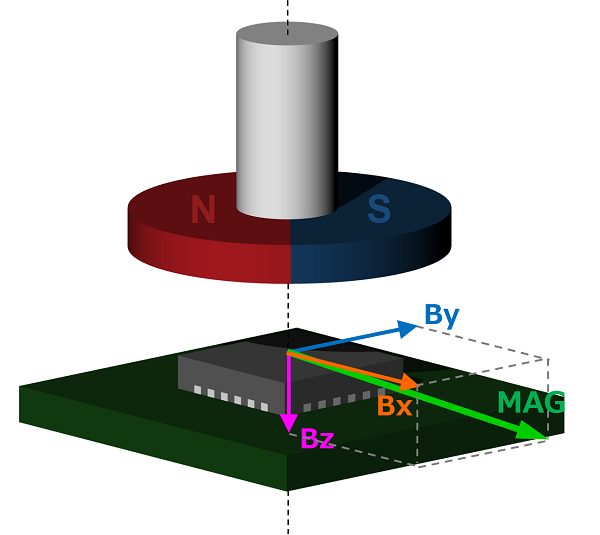

IC 表面に水平に印加される磁場の絶対角度を出力し、2 極径方向着磁型磁石と磁気収束板を用いた横磁場検出方式により軸ずれ耐性に優れます。

本センサーは小型磁石と IC という非常に簡単な構成にて使用可能で、民生・産機・車載用途において非接触回転角度センサーを容易に実現します。

AKM が提供する価値 ユーザーベネフィット

  • 耐環境性に優れ、劣悪環境下でも使用可能
  • 実装ずれに対する優れた耐性
  • 角度誤差補正機能による精度向上

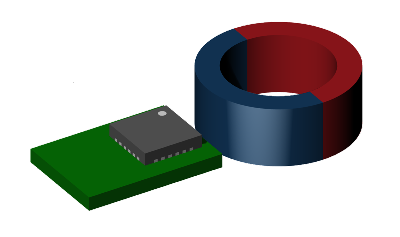

  • 軸貫通型モーターに対応 (Off-Axis 配置)
  • 絶対角度検知により、システムの原点復帰動作不要
Rotation Angle Sensors
Rotation Angle Sensors

AKM では、ホール素子や電子コンパスで培ってきた磁気センサーや信号処理の技術を応用し、回転角度センサーをラインアップしています。
ブラシレス DC モーターやステッピングモーター、ロボット、アクチュエーター等の産業用機器に使用可能で、以下のようなユーザーベネフィットに貢献します。

Basic Knowledge of Encoder

エンコーダー 基礎知識

様々なエンコーダーの種類、原理、仕組みや、それぞれの特長について、わかりやすく解説する技術解説シリーズです。

Basic Knowledge of Encoder

回転検知に関する様々な課題を解決できる、AKM の回転角センサーを用いたソリューションを提案します。

  • 耐環境性に優れた磁気式エンコーダー
  • 高精度な磁気式エンコーダー
  • 角度精度 0.1° を実現する簡単なキャリブレーション
  • 配置自由度が広がる ”Off-axis”
  • 在庫管理の簡易化、小型化の実現
  • 絶対角度制御が可能
  • 組立収率の向上、製造コストの削減

Basic Knowledge of Encoder

アプリケーション提案

AKM で回転角センサー (エンコーダー IC ) を担当している入社 2 年目の K 君が上司の F 課長へ報告、相談しながら、営業マンとして成長していく物語です。回転角センサーの特長をわかりやすく解説します。

回転角センサーの使い方提案

  • ロボット編
  • 工業ミシン編

Off-Axis 対応 14bit 回転角センサー

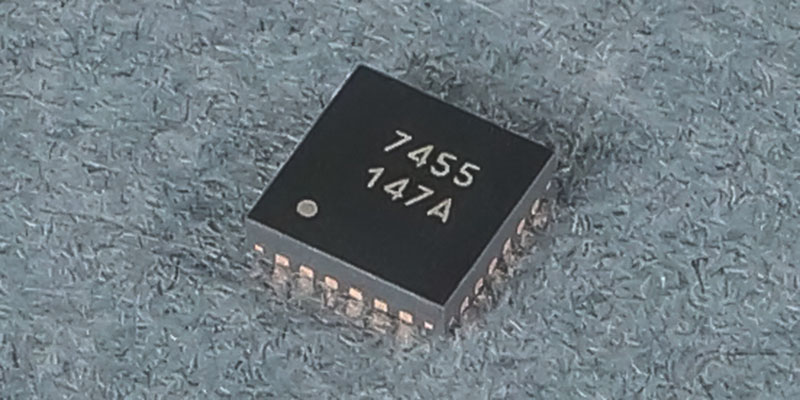

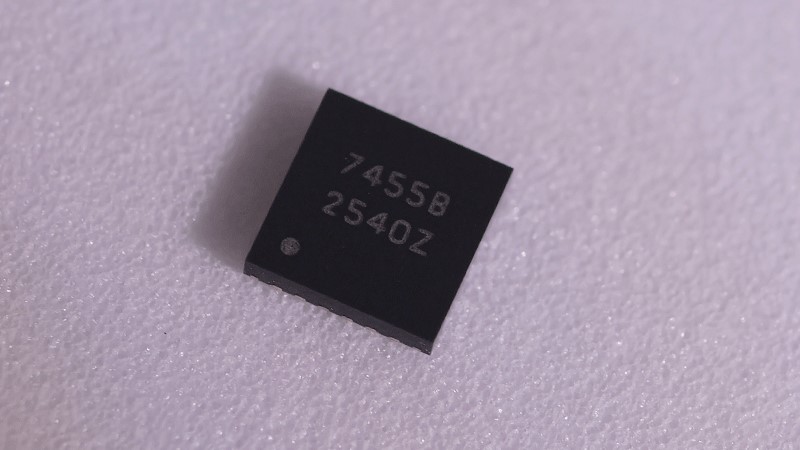

AK7455

AK7455 は、シリコンチップ上に形成されたホール素子と信号処理回路から構成された磁気式 14bit アブソリュート回転角センサーです。

角度演算回路の帯域幅設定を拡張・最適化することで、ステッピングモーターの制御用にも耐えうる、モーター加減速時の応答性向上を実現しました。

本センサーは小型磁石と IC という非常に簡単な構成にて使用可能で、民生・産機用途において非接触の磁気式エンコーダーを容易に実現します。

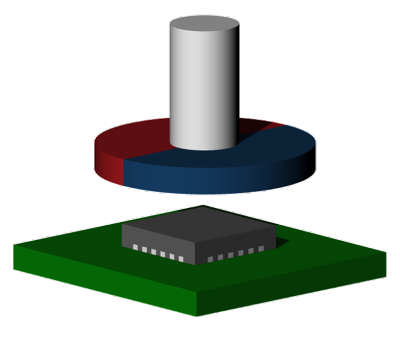

Shaft-End 配置における磁石選定ガイドライン

アプリケーションノート

「磁気式回転角センサーって、どんな磁石を選べばいいの?」と、お困りのお客様に、最適な磁石やレイアウトを決める際のガイドラインです。
