高分解能エンコーダ用素子 (半導体磁気抵抗素子)

高精度歯車回転検出に最適

半導体磁気抵抗素子は、感磁部材料として Sn ドープ単結晶薄膜 InSb を用いているため、磁気抵抗効果の温度特性が良好でかつ中性電圧温度ドリフトが極めて小さい素子です。本製品は、高精度に歯車回転検出を行う用途に適しています。

半導体磁気抵抗素子 MS シリーズは、バックバイアス磁石ホルダー付 DIP パッケージタイプ (A/B 相、Za/Zb 相出力) と小スペースでも使用できる薄型 SON パッケージタイプ (A/B 相出力) のラインアップがあります。

製品情報



モジュール m = 0.3 の歯車と組み合わせる

差動信号出力方式 SMRE

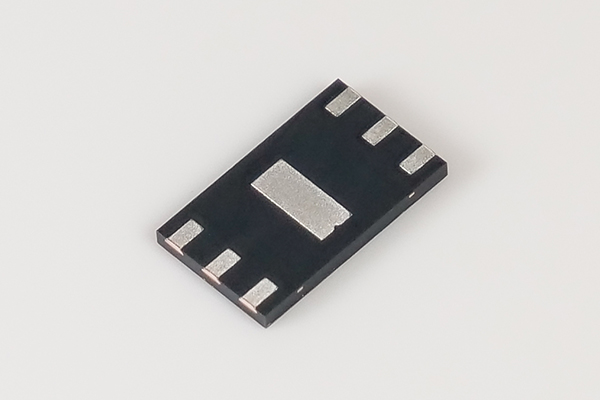

MS0031

MS0031 は 出力信号を A+/A-、B+/B- の差動化にすることで同相ノイズを低減できます。また AKM の SMRE は、温度特性が極めて良好で素子間ばらつきも小さいことから、電気内挿による磁気式でも業界最高クラス* の 20bit を超える回転角が検出可能です。

* 2018 年 9 月末付 AKM 調べ。

A+/A-、B+/B- の差動出力化

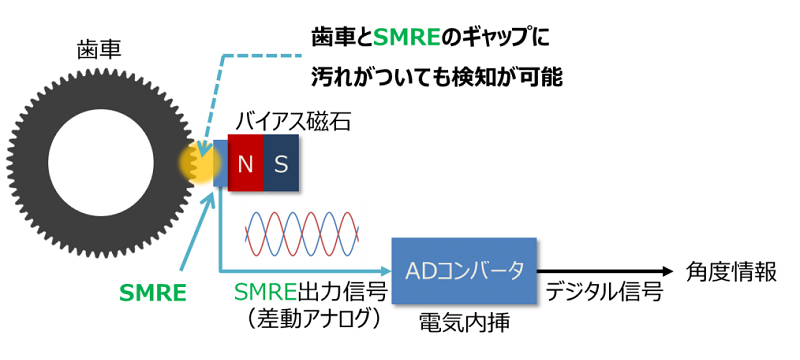

A 相 B 相が各相差動で出力され差分をとることで同相ノイズを除去し、また 2 倍の出力振幅が得られることから、磁気式エンコーダーの高精度、高分解能化に貢献します。

SMRE
MS0031 MS0031

ロータリーエンコーダー

  • 工作機械スピンドル位置・速度制御
  • 工作機械精密回転角度制御
  • 巻き上げモーター
  • 電動射出成型機主軸制御
  • CT スキャナ制御
  • X 線移動ベッド位置制御
  • モーター制御
  • クレーン回転アジマス角検出

モーター制御

  • 産業用ロボット
  • 工作機械
  • AC サーボモーター

リニアエンコーダー

  • リニア制御

製品を探す

Part Number
Part
Status
Pitch
[mm]
Input / Output
Resistance (MIN.)
[Ω]
Input / Output
Resistance (TYP.)
[Ω]
Input / Output
Resistance (MAX.)
[Ω]
Number of Elements
Other
Operating
Temperature
[℃]
Device
Package
Number
of Pins
MS0020
MP
0.634
205


330
1


-40 to 100
SON
4
MS0030
MP
0.96
270


375
1


-40 to 125
SON
4
MS0031
MP
0.96
280


480
1


-40 to 125
SON
6
MS0041
MP
1.28
270


375
1


-40 to 125
SON
4
MS0042
MP
1.28
290


420
2


-40 to 125
SON
8
MS0043
MP
1.28
275


410
1


-40 to 125
SON
6
MS0050
MP
1.6
270


375
1


-40 to 125
SON
4
MS0060
MP
1.92
300


500
1


-40 to 125
SON
4
MS0082
MP
2.512
465


755
1


-40 to 125
SON
4
MS0083
MP
2.624
290


480
1


-40 to 125
SON
6
MSP042
MP
1.28
230


375
2


-40 to 100
DIP
8
MSP043
MP
1.28
230


375
2


-40 to 100
DIP
8
MSP082
MP
2.512
465


755
2


-40 to 100
DIP
8
MSP204
NRND
6.84
290


420
4


-40 to 125
DIP
8
MSP254
NRND
8.64
290


420
4


-40 to 125
DIP
8
