電流センサー
流れの、一歩先へ。

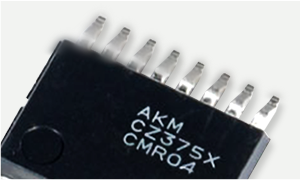

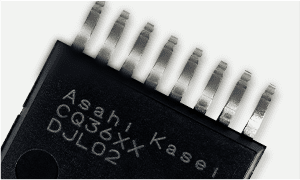

Currentier TM は、磁気センサーのリーディングカンパニーである旭化成エレクトロニクスが、長年のノウハウを生かして開発したホール式の電流センサーです。
シンプルなオープン型方式による小型化 (世界最小クラス*1) と、オープン型でありながらクローズ型に迫る高精度、高S/N、そして高速応答性 (世界最速レベル*2) の両立を達成しました。
インバーター制御や過電流検出、電力検出など幅広い用途において、最適な電流検出ソリューションを提供します。
*1 弊社調べ、他社コア付電流センサーと比較
*2 弊社調べ、他社オープン型電流センサーと比較
沿面距離・空間距離 8mm以上
3.3V 出力
高精度

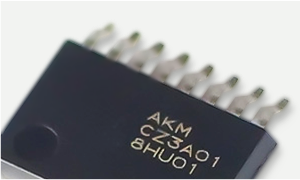

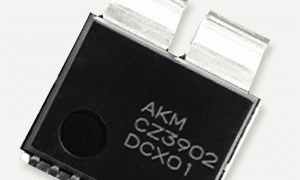

コアレスタイプ 電流センサー
CZ-3A0x シリーズ:
CZ-3A01, CZ-3A02, CZ-3A03, CZ-3A04, CZ-3A05, CZ-3A06, CZ-3A07
CZ-3A0x シリーズは、産業機器市場での絶縁規格 UL61800-5-1 に対応、沿面距離、空間距離がともに8mm以上を達成したコアレス電流センサーです。
50Arms、±12.9 ~ ±129.1Appという幅広い電流検出ラインアップを実現し、かつ過電流検知機能を2系統内蔵しているため、ACモーター、汎用インバーターをはじめとする多くの用途で使用可能です。特に、3.3V系のA/Dコンバーターにセンサー信号を入力する場合に最適です。
- 沿面距離、空間距離 8mm以上
- 低発熱、50Arms ±12.9 ~ ±129.1App に対応
- 3.3V 出力
- 過電流検知機能
| Product Name |
Linear Sensing Range (A) |
Sensitivity (mV/A) |
Temperature Drift of Sensitivity (%) *1 |
Temperature Drift of Zero-Current Output (mV) *1 |
Total Accuracy (%F.S.) *2 |
Response Time (μs) |
|---|---|---|---|---|---|---|
| CZ-3A01 | ±12.9 | 120 |
±0.6 | ±2.8 | 0.2 (Typ.) 0.4 (Max.) |
1 |
| CZ-3A02 | ±15.5 | 100 |
||||
| CZ-3A03 | ±22.1 | 70 |
||||
| CZ-3A04 | ±32.2 | 48 |
||||
| CZ-3A05 | ±64.5 | 24 |
||||
| CZ-3A06 | ±103.3 | 15 |
||||
| CZ-3A07 | ±129.1 | 12 |
*1 あるロットにおける実測結果 (Ta=35 ~ 85°C) の ”平均値±3σ” の値で定義しています。
*2 標準値は、あるロットにおける実測結果 (Ta=35 ~ 85°C) の ”平均値±1σ” の値で定義しています。同様に、最大値は、あるロットにおける実測結果 (Ta=35 ~ 85°C) の ”平均値±3σ” の値で定義しています。
沿面距離・空間距離 8mm以上
60Arms対応
超高精度
コアレスタイプ 電流センサー
(片極検知)
CZ-372x series:
CZ-3720, CZ-3721, CZ-3722, CZ-3723, CZ-3724, CZ-3725, CZ-3726
CZ-372x シリーズは、太陽光発電パワーコンディショナー (DC側) 等に向けた片極検知タイプのコアレス電流センサーです。一方向に流れる電流を測定する際に、両極検知タイプに比べてより高いSNRを実現できます。
- 沿面距離、空間距離 ＞ 8mm
- 低発熱 60Arms, 10.3 ~ 345.2A対応
- 超高精度
| Product Name |
Linear Sensing Range (A) |
Sensitivity (mV/A) |
Temperature Drift of Sensitivity (%) *1 |
Temperature Drift of Zero-Current Output (mV) *1 |
|---|---|---|---|---|
| CZ-3720 | -0.4 ~ 10.3 |
400 | ±0.6 | ±5.4 |
| CZ-3721 | -0.8 ~ 20.6 |
200 | ±4.4 | |
| CZ-3722 | -1.7 ~ 41.3 |
100 | ±3.8 | |
| CZ-3723 | -2.9 ~ 68.8 |
60 | ±3.6 | |
| CZ-3724 | -4.4 ~ 103.4 |
40 | ±3.5 | |
| CZ-3725 | -7.1 ~ 165.8 |
25 | ±3.5 | |
| CZ-3726 | -14.9 ~ 345.2 |
12 | ±3.4 |
*1 あるロットにおける実測結果 (Ta=0 ~ 90°C) の ”平均値±3σ” の値で定義しています。
沿面距離・空間距離 8mm以上
60Arms対応
超高精度
コアレスタイプ 電流センサー
CZ-370x シリーズ:
CZ-3700, CZ-3701, CZ-3702, CZ-3703, CZ-3704, CZ-3705, CZ-3706
CZ-370x シリーズは、産業機器市場での絶縁規格 UL61800-5-1 に対応、沿面距離、空間距離がともに8mm以上を達成したコアレス電流センサー です。
60Arms、±5.3 ~ ±180App という幅広い電流検出をラインナップすることで、ACモーター、汎用インバーターをはじめとする多くの用途で使用可能です。
| Product Name |
Linear Sensing Range (A) |
Sensitivity (mV/A) |
Temperature Drift of Sensitivity (%) *1 |
Temperature Drift of Zero-Current Output (mV) *1 |
|---|---|---|---|---|
| CZ-3700 | ±5.3 | 400 | ±0.6 | ±5.4 |
| CZ-3701 | ±10.7 | 200 | ±4.4 | |
| CZ-3702 | ±21.5 | 100 | ±3.8 | |
| CZ-3703 | ±36 | 60 | ±3.6 | |
| CZ-3704 | ±54 | 40 | ±3.5 | |
| CZ-3705 | ±86.4 | 25 | ±3.5 | |
| CZ-3706 | ±180 | 12 | ±3.4 |
*1 あるロットにおける実測結果 (Ta=0 ~ 90°C) の ”平均値±3σ” の値で定義しています。
超高精度
コアレスタイプ 電流センサー
CZ-381x シリーズ:
CZ-3813, CZ-3814, CZ-3815
CZ-381x シリーズは、コアレスでありながら外乱磁場抑制機能を内蔵した電流センサーです。
センサー内に導かれる電流が作る磁束を計測しつつ、外乱磁場のようにセンサーを包み込む磁束は排除します。外乱磁場が多い環境下でもより正確な測定ができる電流センサーです。
小型であるため、分電盤や三相インバーター回路など限られたエリアに複数の電流パスが存在する用途に最適です。
電流センス範囲が異なる製品を3種類用意しています。
| Product Name |
Operating Ambient Temperature (°C) |
Linear Sensing Range (A) |
Sensitivity (mV/A) |
Temperature Drift of Sensitivity (%) *1 |
|---|---|---|---|---|
| CZ-3813 | -40 to 125 | ±33 | 60 | ±0.9 |
| CZ-3814 | ±50 | 40 | ||
| CZ-3815 | ±60 | 33 |
*1 あるロットにおける実測結果 (Ta= -40 ~ 125°C) の ”平均値±1σ” の値で定義しています。
超小型
コアレスタイプ
オープン型 電流センサー
CQ-320x シリーズ:
CQ-3200, CQ-3201, CQ-3202, CQ-320A, CQ-3203, CQ-3204, CQ-320B
CQ-320x シリーズは、電源電圧3.3Vに対応し、8.5～44Aの電流検出用に小型化と高い絶縁性能を両立させたコアレス型の電流センサーです。
低電圧動作により、エアコンや太陽光パワーコンディショナーなどのアプリケーションに適した製品です。
電流センス範囲が異なる製品を7種類用意しています。
| Product Name |
Sensitivity | Linear Sensing Range |
Maximum Effective Current |
Zero Current Voltage |
|---|---|---|---|---|
| CQ-3200 | 155mV/A | ±8.5A | ±20A | 1.65V |
| CQ-3201 | 130mV/A | ±10.1A | ||
| CQ-3202 | 62.5mV/A | ±21A | ||
| CQ-320A | 45mV/A | ±29.3A | ||
| CQ-3203 | 37mV/A | ±35A | ||
| CQ-3204 | 30mV/A | ±44A | ||
| CQ-320B | 120mV/A | -1 to 20.9A | 0.45V |
コアレスタイプ
オープン型 電流センサー
CQ-330x シリーズ:
CQ-3300, CQ-3301, CQ-3302, CQ-3303, CQ-330A, CQ-330B, CQ-330E, CQ-330F, CQ-330G, CQ-330H
CQ-330x シリーズは、高速応答、高精度な磁気センサーを用いたコアレスタイプのオープン型電流センサーです。
4.5～42Aの電流検出用に、小型化と高い絶縁性能を両立させたコアレス電流センサーです。小型のVSOPパッケージ中に、高感度・高速の磁気センサーと一次導体を組み込むことで、小型インバーターの制御用途に最適な特性を有します。
検出電流方向は、両方向タイプ・片方向タイプをラインアップし、電流センス範囲が異なる製品を複数種用意しています。
小型でありながらIEC、ULの国際認証機関の定める安全規格の認証を取得しており、産業機器用途や、太陽光パワーコンディショナーのような直流 (DC) 電流の高精度測定に最適です。
- 米国/カナダ用レコグナイズド・コンポーネント・マーク 安全規格IEC/UL-60950
- 安全規格UL-508
- 欧州EC指令 欧州連合(EU)の定める低電圧指令の関連規格
超低ノイズ
オーディオ用 電流センサー
AK310x シリーズ:
AK3101, AK3102, AK3103, AK3104, AK310H
サブウーハーなど口径の大きなスピーカーの音質改善のためボイスコイルの電流をフィードバックし、ボイスコイルの動きを制御するシステム (Motional Feedback) に最適な、超低ノイズのコアレス電流センサーです。
UL規格にも対応しているため、産業機器用モーターの制御にも最適です。
● 超低ノイズを実現
従来の電流センサーは、センサー自体のノイズが大きいのが問題でしたが、AK310x は超高感度の化合物ホール素子とLSIによる信号処理でノイズを極限まで低減しました。コアレス電流センサーで世界No.1クラス* の -108dBm/√Hz の超低ノイズを実現しました。
* 発売日現在、AKM調べ。
● 超低インピーダンス
1.6mΩの低インピーダンスで電流検知が可能なためダンピングファクターへの影響が少なく、Motional Feedbackシステムなどスピーカーに流れる電流検出に最適な電流センサーです。
● 超小型、安全規格対応
超小型のコアレスパッケージを採用。 (D/W/H: 7.6 x 7.9 x 1.15mm)
IEC/UL60950を取得済みです。今後、IEC/UL1577を取得予定です。
ACモーター、汎用インバーターをはじめとした多くの産業機器用途にも使用可能です。
ラインアップ
電流センサー
Part Number |
Part Status |
Package Type (Mounting style) |
Maximum Effective Current [Arms] |
Linear Sensing Range (MIN.) [A] |
Linear Sensing Range (MAX.) [A] |
Sensitivity [mV/A] |
Response Time [μsec] |
Power Supply Voltage (MIN.) [V] |
Power Supply Voltage (TYP.) [V] |
Power Supply Voltage (MAX.) [V] |
Other |
Operating Temperature [℃] |
Device Package |
Number of Pins |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
▲
▼
|
AK310H |
MP |
SMD |
20 |
-42 |
42 |
50 |
2 |
4.5 |
5 |
5.5 |
-40 to 90 |
SOP |
14 |
|
CZ3700 |
MP |
SMD |
60 |
-5.3 |
5.3 |
400 |
1 |
4.5 |
5 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CQ2235 |
MP |
through hole type |
50 |
-85 |
85 |
15.5 |
1 |
2.7 |
3.3 |
3.63 |
-30 to 80 |
SIP |
7 |
|
CQ3202 |
MP |
SMD |
20 |
-21.1 |
21.1 |
62.5 |
0.5 |
2.7 |
3.3 |
3.63 |
-40 to 85 |
VSOP |
10 |
|
CZ3725 |
MP |
SMD |
60 |
-7.1 |
165.8 |
25 |
1 |
4.5 |
5 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CQ330A |
MP |
SMD |
20 |
-31.8 |
31.8 |
66 |
0.5 |
4.5 |
5 |
5.5 |
-40 to 85 |
VSOP |
10 |
|
CQ236B |
MP |
through hole type |
50 |
0 |
25 |
160 |
1 |
4.5 |
5 |
5.5 |
-30 to 80 |
SIP |
7 |
|
CZ3814 |
MP |
SMD |
40 |
-50 |
50 |
40 |
2 |
4.5 |
5 |
5.5 |
-40 to 125 |
SOP |
10 |
|
CQ209A |
MP |
SMD |
20 |
-31.8 |
31.8 |
66 |
1 |
4.5 |
5 |
5.5 |
-30 to 80 |
SIP |
7 |
|
CQ330E |
MP |
SMD |
20 |
0 |
20.5 |
200 |
0.5 |
4.5 |
5 |
5.5 |
-40 to 85 |
VSOP |
10 |
|
CQ209B |
MP |
SMD |
20 |
-35 |
0 |
115 |
1 |
4.5 |
5 |
5.5 |
-30 to 80 |
SIP |
7 |
|
CZ3A05 |
MP |
SMD |
50 |
-64.5 |
64.5 |
24 |
1 |
3 |
3.3 |
3.6 |
-40 to 85 |
SOP |
10 |
|
CZ3A04 |
MP |
SMD |
50 |
-32.2 |
32.2 |
48 |
1 |
3 |
3.3 |
3.6 |
-40 to 85 |
SOP |
10 |
|
CZ3726 |
MP |
SMD |
60 |
-14.9 |
345.2 |
12 |
1 |
4.5 |
5 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CZ3703 |
MP |
SMD |
60 |
-36 |
36 |
60 |
1 |
4.5 |
5 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CQ2332 |
MP |
through hole type |
50 |
-21 |
21 |
100 |
1 |
4.5 |
5 |
5.5 |
-30 to 80 |
SIP |
7 |
|
CQ3303 |
MP |
SMD |
20 |
-35 |
35 |
60 |
0.5 |
4.5 |
5 |
5.5 |
-40 to 85 |
VSOP |
10 |
|
CZ3813 |
MP |
SMD |
40 |
-33 |
33 |
60 |
2 |
4.5 |
5 |
5.5 |
-40 to 125 |
SOP |
10 |
|
AK3103 |
MP |
SMD |
20 |
-35 |
35 |
60 |
2 |
4.5 |
5 |
5.5 |
-40 to 90 |
SOP |
14 |
|
CZ3706 |
MP |
SMD |
60 |
-180 |
180 |
12 |
1 |
4.5 |
5 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CZ3720 |
MP |
SMD |
60 |
-0.4 |
10.3 |
400 |
1 |
4.5 |
5 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CQ2065 |
MP |
through hole type |
50 |
-85 |
85 |
25 |
1 |
4.5 |
5 |
5.5 |
-30 to 80 |
SIP |
7 |
|
CQ2093 |
MP |
SMD |
20 |
-35 |
35 |
60 |
1 |
4.5 |
5 |
5.5 |
-30 to 80 |
SIP |
7 |
|
CQ2335 |
MP |
through hole type |
50 |
-85 |
85 |
25 |
1 |
4.5 |
5 |
5.5 |
-30 to 80 |
SIP |
7 |
|
CQ320B |
MP |
SMD |
20 |
-1.1 |
20.9 |
120 |
0.5 |
2.7 |
3.3 |
3.63 |
-40 to 85 |
VSOP |
10 |
|
CQ330G |
MP |
SMD |
20 |
-4.5 |
4.5 |
450 |
0.5 |
4.5 |
5 |
5.5 |
-40 to 85 |
VSOP |
10 |
|
CQ2232 |
MP |
through hole type |
50 |
-21 |
21 |
62.5 |
1 |
2.7 |
3.3 |
3.63 |
-30 to 80 |
SIP |
7 |
|
CZ3702 |
MP |
SMD |
60 |
-21.5 |
21.5 |
100 |
1 |
4.5 |
5 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CQ206B |
MP |
through hole type |
50 |
0 |
45 |
90 |
1 |
4.5 |
5 |
5.5 |
-30 to 80 |
SIP |
7 |
|
CQ330J |
MP |
SMD |
20 |
-2 |
42 |
82.7 |
0.5 |
4.5 |
5 |
5.5 |
-40 to 85 |
VSOP |
10 |
|
CQ3300 |
MP |
SMD |
20 |
-6.4 |
6.4 |
325 |
0.5 |
4.5 |
5 |
5.5 |
-40 to 85 |
VSOP |
10 |
|
CZ3AG6 |
MP |
SMD |
50 |
-93.3 |
93.3 |
15 |
3.6 |
4.5 |
5 |
5.5 |
-40 to 85 |
SOP |
10 |
|
AK3102 |
MP |
SMD |
20 |
-21 |
21 |
100 |
2 |
4.5 |
5 |
5.5 |
-40 to 90 |
SOP |
14 |
|
CZ3701 |
MP |
SMD |
60 |
-10.7 |
10.7 |
200 |
1 |
4.5 |
5.0 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CQ3201 |
MP |
SMD |
20 |
-10.1 |
10.1 |
130 |
0.5 |
2.7 |
3.3 |
3.63 |
-40 to 85 |
VSOP |
10 |
|
CZ3721 |
MP |
SMD |
60 |
-0.8 |
20.6 |
200 |
1 |
4.5 |
5 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CZ3722 |
MP |
SMD |
60 |
-1.7 |
41.3 |
100 |
1 |
4.5 |
5 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CQ3204 |
MP |
SMD |
20 |
-44 |
44 |
30 |
0.5 |
2.7 |
3.3 |
3.63 |
-40 to 85 |
VSOP |
10 |
|
CQ2234 |
MP |
through hole type |
50 |
-54 |
54 |
24.5 |
1 |
2.7 |
3.3 |
3.63 |
-30 to 80 |
SIP |
7 |
|
CQ2092 |
MP |
SMD |
20 |
-21 |
21 |
100 |
1 |
4.5 |
5 |
5.5 |
-30 to 80 |
SIP |
7 |
|
CZ3723 |
MP |
SMD |
60 |
-2.9 |
68.8 |
60 |
1 |
4.5 |
5 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CQ206A |
MP |
through hole type |
50 |
-46 |
46 |
45 |
1 |
4.5 |
5 |
5.5 |
-30 to 80 |
SIP |
7 |
|
CQ2064 |
MP |
through hole type |
50 |
-54 |
54 |
40 |
1 |
4.5 |
5 |
5.5 |
-40 to 90 |
SIP |
7 |
|
CZ3704 |
MP |
SMD |
60 |
-54 |
54 |
40 |
1 |
4.5 |
5 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CQ330H |
MP |
SMD |
20 |
-42 |
42 |
50 |
0.5 |
4.5 |
5 |
5.5 |
-40 to 85 |
VSOP |
10 |
|
CQ2366 |
MP |
through hole type |
50 |
-170 |
170 |
12 |
1.5 |
4.5 |
5 |
5.5 |
-40 to 110 |
SIP |
7 |
|
CZ3724 |
MP |
SMD |
60 |
-4.4 |
103.4 |
40 |
1 |
4.5 |
5 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CQ3302 |
MP |
SMD |
20 |
-21 |
21 |
100 |
0.5 |
4.5 |
5 |
5.5 |
-40 to 85 |
VSOP |
10 |
|
CZ3AG4 |
MP |
SMD |
50 |
-29.1 |
29.1 |
48 |
3.6 |
4.5 |
5 |
5.5 |
-40 to 85 |
SOP |
10 |
|
CZ3A07 |
MP |
SMD |
50 |
-129.1 |
129.1 |
12 |
1 |
3 |
3.3 |
3.6 |
-40 to 85 |
SOP |
10 |
|
CQ3203 |
MP |
SMD |
20 |
-35.7 |
35.7 |
37 |
0.5 |
2.7 |
3.3 |
3.63 |
-40 to 85 |
VSOP |
10 |
|
CQ2334 |
MP |
through hole type |
50 |
-54 |
54 |
40 |
1 |
4.5 |
5 |
5.5 |
-30 to 80 |
SIP |
7 |
|
CZ3705 |
MP |
SMD |
60 |
-86.4 |
86.4 |
25 |
1 |
4.5 |
5 |
5.5 |
-40 to 105 |
SOP |
10 |
|
CZ3AG1 |
MP |
SMD |
50 |
-11.6 |
11.6 |
120 |
3.6 |
4.5 |
5 |
5.5 |
-40 to 85 |
SOP |
10 |
|
CZ3AG5 |
MP |
SMD |
50 |
-58.3 |
58.3 |
24 |
3.6 |
4.5 |
5 |
5.5 |
-40 to 85 |
SOP |
10 |
|
CQ330F |
MP |
SMD |
20 |
-2 |
42 |
80 |
0.5 |
4.5 |
5 |
5.5 |
-40 to 85 |
VSOP |
10 |
|
CZ3815 |
MP |
SMD |
40 |
-60 |
60 |
33.3 |
2 |
4.5 |
5 |
5.5 |
-40 to 125 |
SOP |
10 |
|
CZ3A03 |
MP |
SMD |
50 |
-22.1 |
22.1 |
70 |
1 |
3 |
3.3 |
3.6 |
-40 to 85 |
SOP |
10 |
|
CQ330B |
MP |
SMD |
20 |
0 |
21 |
195 |
0.5 |
4.5 |
5 |
5.5 |
-40 to 85 |
VSOP |
10 |
|
CQ2333 |
MP |
through hole type |
50 |
-35 |
35 |
60 |
1 |
4.5 |
5 |
5.5 |
-30 to 80 |
SIP |
7 |
|
CQ3200 |
MP |
SMD |
20 |
-8.5 |
8.5 |
155 |
0.5 |
2.7 |
3.3 |
3.63 |
-40 to 85 |
VSOP |
10 |
|
CQ320A |
MP |
SMD |
20 |
-29.3 |
29.3 |
45 |
0.5 |
2.7 |
3.3 |
3.63 |
-40 to 85 |
VSOP |
10 |
|
CQ2063 |
MP |
through hole type |
50 |
-35 |
35 |
60 |
1 |
4.5 |
5 |
5.5 |
-40 to 90 |
SIP |
7 |
|
CQ3301 |
MP |
SMD |
20 |
-10.7 |
10.7 |
195 |
0.5 |
4.5 |
5 |
5.5 |
-40 to 85 |
VSOP |
10 |
|
CQ2233 |
MP |
through hole type |
50 |
-35 |
35 |
37.5 |
1 |
2.7 |
3.3 |
3.63 |
-30 to 80 |
SIP |
7 |
|
CZ3A02 |
MP |
SMD |
50 |
-15.5 |
15.5 |
100 |
1 |
3 |
3.3 |
3.6 |
-40 to 85 |
SOP |
10 |
|
CQ209D |
MP |
SMD |
20 |
-41 |
41 |
50 |
1 |
4.5 |
5 |
5.5 |
-30 to 80 |
SIP |
7 |
|
CZ3A01 |
MP |
SMD |
50 |
-12.9 |
12.9 |
120 |
1 |
3 |
3.3 |
3.6 |
-40 to 85 |
SOP |
10 |
|
CZ3A06 |
MP |
SMD |
50 |
-103.3 |
103.3 |
15 |
1 |
3 |
3.3 |
3.6 |
-40 to 85 |
SOP |
10 |
|
AK3101 |
MP |
SMD |
20 |
-10.7 |
10.7 |
195 |
2 |
4.5 |
5 |
5.5 |
-40 to 90 |
SOP |
14 |
