3D磁気センサー

IoT製品の普及が期待されている現在、遠隔地にあるモノの状態をセンシングするニーズが高まっています。
IoT市場をターゲットとした3D磁気センサーは、X,Y,Z方向の磁気信号が検知でき、広測定レンジ設定もしくは高分解能設定のもと、マグネットの作る磁界を3次元ベクトルとして捉えます。

IPカメラ・監視カメラ(向きの設定)、スマートロック(ドア・窓の開閉検知)などコネクテッドホーム(スマートホーム、スマートハウス)分野の様々な機器に応用できます。

高精度 3D磁気センサー

AK09940

世界最高水準の超低ノイズ

超低消費電流

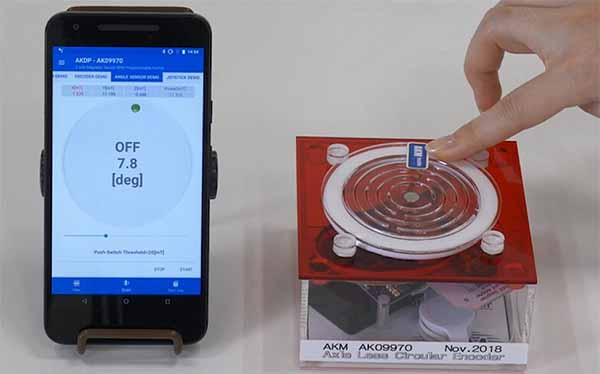

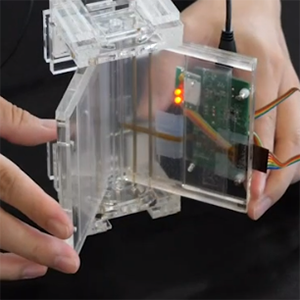

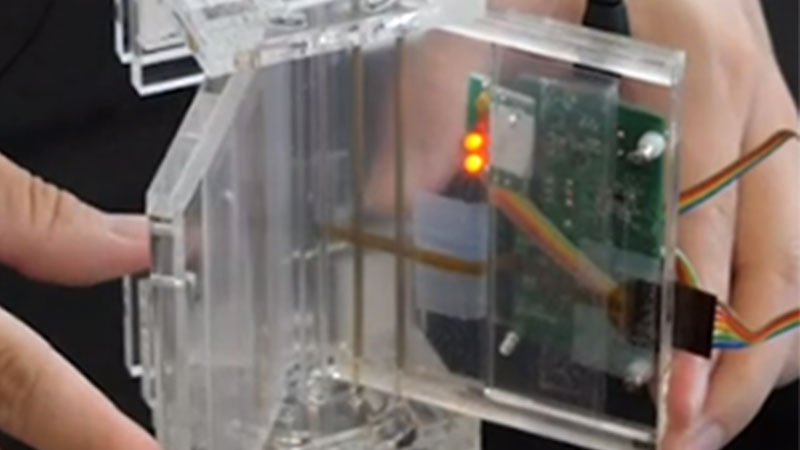

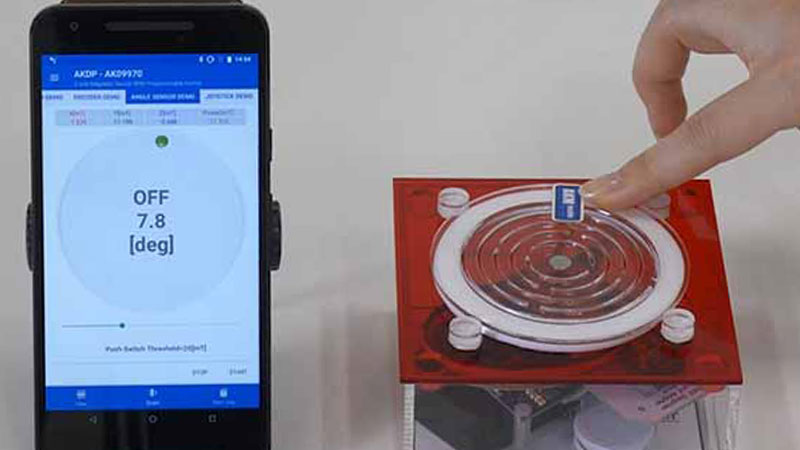

3D磁気スマートスイッチ

AK09970D

磁場出力 (デジタル値) / Data Ready通知 (DRDY bit)

高分解能設定/広測定レンジ設定が選択可能

バッテリーでの長時間駆動を想定した低消費電流

磁気イベント通知機能

ラインアップ

3D磁気センサー

Part Number
Part Status
Power Supply
Voltage (MIN.)
[V]
Power Supply
Voltage (TYP.)
[V]
Power Supply
Voltage (MAX.)
[V]
Magnetic Sensitivity
[μT/LSB]
Measurement range
[mT]
Measurement Time
[ms]
Noise
(Power Mode)
[nT rms]
Current Consumption
(@100Hz ODR)
[μA]
Current Consumption
when measuring
[mA]
Output pin
Control
Interface
Other
Operating Temperature [℃]
Device Package
Number of Pins
AK09940
NEW
1.7


1.98
0.01
±1.2
0.66 / 0.98 / 1.62 / 2.9
70 / 60 / 50 / 40


30 / 60 / 100 / 200


I2C / 4-wire SPI


-30 to 85
ULGA
11
AK09970N
NEW
1.7


3.6
1.1
X,Y,Z ±36
0.23


27
1.5
Interrupt pin (CMOS/Open Drain)
SPI / I2C


-40 to 85
HWQFN
16
AK09970D
NEW
1.7


3.6
1.1
X,Y,Z ±36
0.23


27
1.5
Interrupt pin (CMOS/Open Drain)
I2C


-40 to 85
WLCSP
6

豊かな生活と空間の実現を目指して

S-cube とは・・・

S-cubeは、私たち(旭化成エレクトロニクス)が開発する3D磁気センサー群の共通コンセプトを象徴するブランドです。

「エスキューブ」と読みます。

「磁気センサー」の信号に潜んでいる情報を引き出す独自の「IC回路アーキテクチャ」や「情報処理アルゴリズム」を基にして、ユーザアプリケーションのニーズ・ウォンツを先取りする「磁気センシングソリューション」を提供します。



S3ロゴ、S-cubeロゴは、旭化成エレクロトニクス株式会社の商標です。
