Lumentum 社と dToF センサー技術で提携、高出力 VCSEL ドライバー IC を開発

2022/12/13

概要

旭化成エレクトロニクス株式会社 (AKM) は、3D カメラに使われる Direct Time-of-Flight (dToF) センサー用の 1 チャネル VCSEL ドライバー AK8950 を開発しました。

本製品は 1 ns のパルス幅でトリプルジャンクション VCSEL を 10W ピークで駆動可能です。
低消費電力の dToF システムを構成するために、VCSEL 駆動用 DC/DC コンバーター・短パルス生成機能・Eye-safety 機能を搭載しています。
AR グラスなどのアプリケーションに向けた dToF センサーの評価を可能とする、Lumentum 社 10W フラッドイルミネーターモジュールと本製品を実装した評価キットも提供を開始しています。

2022 年 11 月より、順次サンプル出荷を開始しており、量産品は 2023 年第 3 四半期に出荷予定です。

Lumentum Holdings Inc について
Lumentum Holdings Inc. ("Lumentum") (NASDAQ: LITE)  は革新的なフォトニクス製品の設計・製造において市場をリードする企業です。詳細はホームページをご参照下さい。

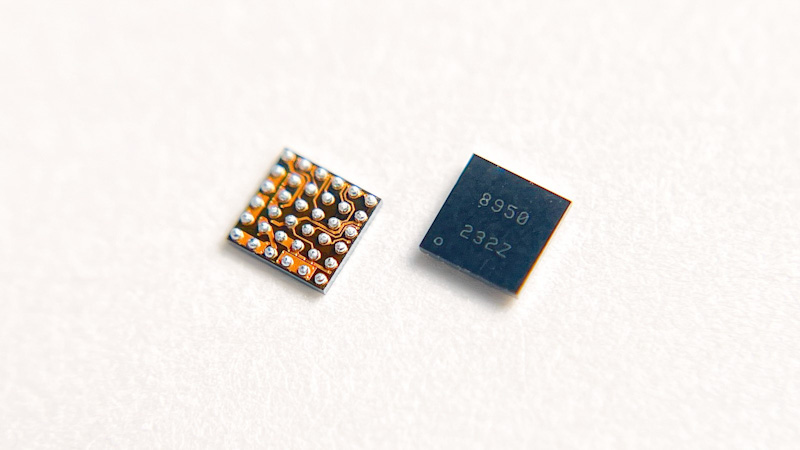

1 チャネル VCSEL ドライバー AK8950

製品の特長

トリプルジャンクション VCSEL を駆動可能

VCSEL に最適な電圧を供給する可変出力 DCDC コンバーターとパルス生成回路により、10W 出力のトリプルジャンクション VCSEL に最適な短パルス 1ns の駆動を低消費電力で実現できます。

DC/DC 出力範囲 : 5 V to 10.4 V (8 mV step)
1ns モード : 0.8 ns to 1.27 ns, 10 ps steps
2ns モード : 1.6 ns to 2.54 ns, 20 ps steps

内蔵 DLL 回路で距離精度劣化を抑制

dToF システムにおいて、伝搬遅延が温度変動すると距離精度は劣化します。
AK8950 では内蔵する DLL 回路で IC 内部の遅延を一定に保つことで距離精度劣化を抑制します。

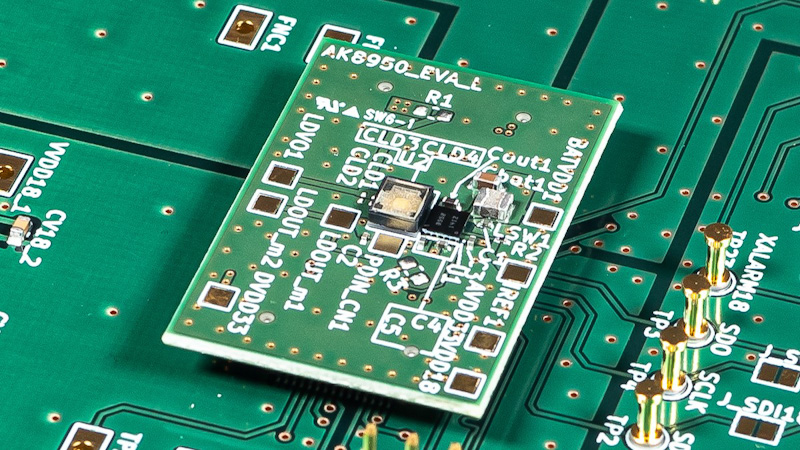

Lumentum 社 VCSEL 搭載した評価キットを提供

dToF センサーソリューションの評価キットを用意しています。
簡単な光学評価が可能です。

アプリケーション

  • AR グラス
  • ネットワークカメラ
  • ロボット掃除機
  • 産業用ロボット
  • スマートフォン
AK8950

ダウンロード

データシート+ホワイトペーパー

データシートに加えて、製品の特長や Lumentum 社のトリプルジャンクション VCSEL を駆動したときの波形・発光パワーを示したホワイトペーパーを用意しています。

Datasheet

AK8950 データシート
英語 [230800018-E-00]
(97 Pages PDF: 2.17MB)

Datasheet

AK8950 ホワイトペーパー
英語 [white-paper-vcsel-solution-myakm.pdf]
( 7 Pages PDF: 857KB)
