AK8446BVN
MP
CCD リニア インターフェース & タイミング ジェネレーター 内蔵 50MSPS/ch 10-bit 6 チャンネル A / D コンバーター
CCD リニア インターフェース & タイミング ジェネレーター 内蔵 50MSPS/ch 10-bit 6 チャンネル A / D コンバーター
MP
Description
AK8446BVN は、6 チャンネル CCD リニアセンサインターフェース、黒レベル キャンセル回路、プログラマブルゲインアンプ (Gain= 0dB ~ 23dB)、タイミング ジェネレーター (TG) を備えた、 50MHz 10-bit A / D コンバーターで、3.3V CMOS リニアセンサー用 アナログ・フロント・エンド (AFE) です。
Key Features
-
CCD リニアセンサインターフェースと、黒レベル キャンセル回路と、プログラマブルゲインアンプと、タイミング ジェネレーターを搭載している。
Applications
-
スキャナー、複写機 など
Specifications
| Part Number |
AK8446BVN |
|---|---|
| Number of Input Channels |
6 |
| Maximum Conversion Rate [MSPS/Ch] |
50 |
| ADC Resolution [bit] |
10 |
| Sensor Type |
CMOS / CCD |
| Power Supply Voltage (MIN.) [V] |
1.7 , 3.0 |
| Power Supply Voltage (TYP.) [V] |
1.8 , 3.3 |
| Power Supply Voltage (MAX.) [V] |
2.0 , 3.6 |
| Output Type |
LVDS |
| Other | |
| Operating Temperature [℃] |
-10 to 85 |
| Device Package |
HVQFN |
| Number of Pins |
72 |
Product Information
| Part Status |
MP |
|---|---|
| Pb Free |
Yes |
| Halogen Free |
Yes |
| MSL |
MSL2 |
| Packaging |
TRAY |
| Moisture Barrier Packaging |
Based on JEDEC J‑STD‑033 guidelines |
| Minimum Order Quantity [pcs.] |
1680 |
| Replacement P/N |

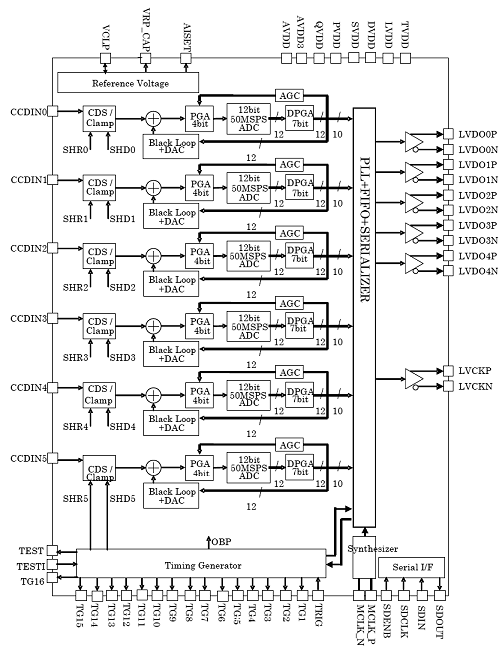

Block Diagram
