AK7455

NEW

高精度回転角センサー:軸端、軸貫通配置対応

高精度回転角センサー:軸端、軸貫通配置対応

NEW

Description

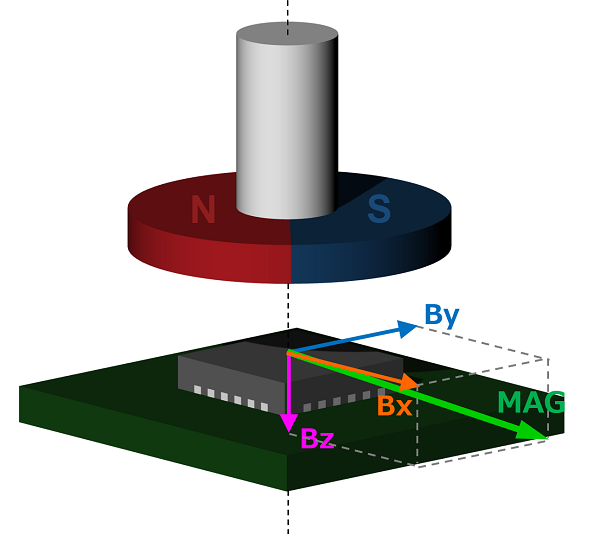

AK7455 は、IC 表面に平行または垂直な磁場を検出するセンサーで、当社独自技術により 25,000rpm までの高速回転に追従する 14bit 回転角度センサーです。 AK7455 と小型磁石という簡単な構成で、非接触に回転角度を検知することが可能です。電源電圧は、3.0V ~ 5.5V まで対応し、小型パッケージ (QFN 24-pin) を採用しています。

Key Features

  • 異常磁場検知機能
    センサー用磁石以外からの磁場を異常磁場として検知する機能を追加し、システムの異常検知や故障検知に貢献します。
  • Off-Axis配置自由度向上
    従来品のX-Y平面での磁場検知に加え、X-Z、Y-Z平面の磁場検知を可能にし、モーターシステムにおけるセンサー配置自由度を向上しています。
  • 加減速応答性向上
    従来品より角度演算回路の帯域幅設定を拡張し、モーター加減速時の応答性を向上しています。

    角度誤差補正機能
    1 周で最低 16 点の測定データで得られる補正パラメーターを AK7455 に内蔵の EEPROM に書き込むことで、高精度な角度検出を実現します。

Applications

  •                                 各種モーター制御、工作機械、電動アクチュエーター、工業用ミシン


Specifications

Part Number
AK7455
Description Digest
High accuracy angle sensor for Shaft-End and Off-Axis configuration
Power Supply Voltage (MIN.) [V]
3
Power Supply Voltage (TYP.) [V]


Power Supply Voltage (MAX.) [V]
5.5
Interface
Serial , ABZ , UVW
Angle resolution [bit]
14
Angle Error Calibration
Available *Off-Axis, Shaft-End
Other


Operating Temperature [℃]
-40 to 125
Device Package
HVQFN
Number of Pins
24

Product Information

Part Status
NEW
Pb Free
Yes
Halogen Free
Yes
MSL
MSL2
Packaging
TAPE
JEDEC Standard Packaging
Compliant
Minimum Order Quantity [pcs.]
1000
Replacement P/N



Block Diagram

Block Diagram

ダウンロード

Datasheet

AK7455 データシート
日本語 [200800064-J-00]
(68 Pages PDF: 2.22MB)
