AK7455B
MP
AEC-Q100 対応、車載向け回転角センサー
AEC-Q100 対応、車載向け回転角センサー
MP
Description
AK7455B は、車載電子部品の信頼性規格である AEC-Q100 に対応し、高精度な角度検出と高い耐久性を兼ね備えています。これまで産業機器やロボット用途で実績を重ねてきた AKM の回転角センサーの技術を活かし、車載向けにも対応する製品を実現しました。
Key Features
-
シンプルな構成で ±0.1° の高精度実現 AK7455B は、2 極磁石を用いたシンプルな構成により高精度 ±0.1°、高速応答 1.2μs での角度検出が可能です。また、組立公差による誤差も含めて簡単な手順で角度補正できるため、細かな取り付け位置調整が必要ありません。
-
温度変化の激しい環境下でもシステムの安定動作を実現 AKM 独自のセンサー設計と回路技術により、オフセット、感度の特性が優れており、良好な温度特性を実現しています。それによりダッシュボード、ルーフ付近など、温度変化の激しい場所でも安定した性能を発揮します。
-
軸端 (Shaft-End)、軸貫通 (Off-Axis) の両配置に対応可能 軸端 (Shaft-End)、軸貫通 (Off-Axis) の両配置に対応可能です。軸貫通配置 (Off-Axis) に対応していることで、軸方向の薄型化やモーターケーブル等の軸内配線など、柔軟な設計が可能になります。
Applications
-
車載モーター制御アプリケーション、HUD (ヘッドアップディスプレイ)、インキャビンロボット、ワイパー、車高センサー、LiDAR etc
Specifications
| Part Number |
AK7455B |
|---|---|
| Description Digest |
AEC-Q100 Qualified High accuracy angle sensor for Shaft-End and Off-Axis configuration |
| Power Supply Voltage (MIN.) [V] |
3 |
| Power Supply Voltage (TYP.) [V] | |
| Power Supply Voltage (MAX.) [V] |
5.5 |
| Interface |
Serial , ABZ , UVW |
| Angle resolution [bit] |
14 |
| Angle Error Calibration |
Available *Off-Axis, Shaft-End |
| Other | |
| Operating Temperature [℃] |
-40 to 125 |
| Device Package |
HVQFN |
| Number of Pins |
24 |
Product Information
| Part Status |
MP |
|---|---|
| Pb Free |
Yes |
| Halogen Free |
Yes |
| MSL |
MSL2 |
| Packaging |
TAPE |
| Moisture Barrier Packaging |
Based on JEDEC J‑STD‑033 guidelines |
| Minimum Order Quantity [pcs.] |
1000 |
| Replacement P/N |
Block Diagram
ダウンロード
AK7455B データシート
日本語 [260200015-J-01]
(68 Pages PDF)
以下のリクエストフォームに必要事項を記入の上、送信してください。
登録したメールアドレス宛てに、ダウンロード用 URL をお送りします。
[ 注意事項 ]
・本サービスのご利用の前に、ご利用条件 をお読みください。
・個人情報の取扱いについては、プライバシーポリシー をご覧ください。
・クッキー (Cookie) の利用については、クッキーポリシー をご覧ください。
・必ずこれらに同意の上、リクエストフォームを送信してください。
myAKM会員サービスについて
ウェブサイトの更新情報、最新の製品情報やニュース、トピックス、イベント・展示会開催のお知らせなどをEメールで配信します。また、展示会案内状の送付や、お電話でご連絡させていただく場合もあります。詳細は、myAKM 会員サービス をご覧ください。

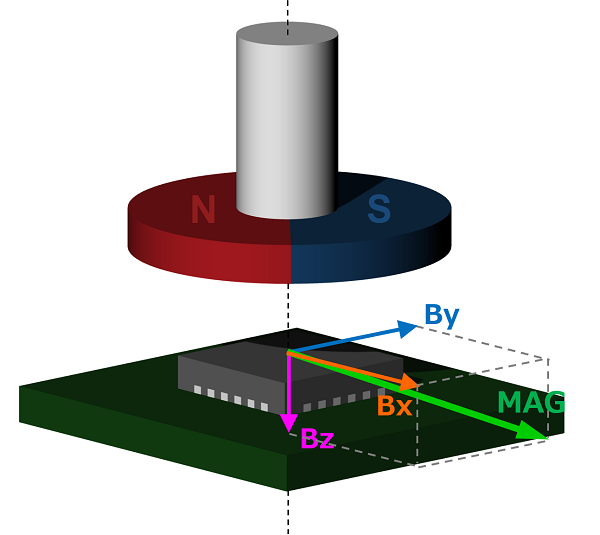

磁石選定・配置にお困りの方へ
