AK1572

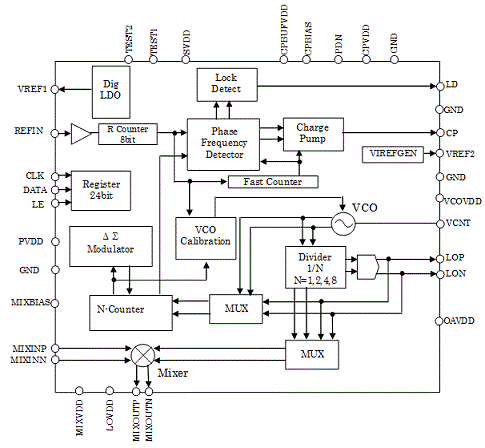

AK1572 は、周波数変換において高い線形性が必要とされるアプリケーション向けの VCO および フラクショナル -N 周波数シンセサイザーを内蔵した周波数ミキサーです。ミキサー部は、シングルエンドの入力と差動の出力の回路から構成され、入力は、690MHz ~ 4000MHz まで、出力は、20MHz ~ 1000MHz に対応しています。BIAS 端子に接続される抵抗により消費電流とアナログ性能の調整が可能です。ミキサー部は、電源電圧 4.75V ~ 5.25V で動作します。

一方、ローカルは内蔵した VCO および フラクショナル -N シンセサイザーとローカル分周器により 262.5MHz ~ 4400MHz を発生し,ミキサ部に供給するとともに、端子から外部に出力することができます。
AK1572 の周波数シンセサイザーは、内蔵の VCO をパワーダウンし外部の VCO と組み合わせてローカル周波数を発生させることができます。VCO および 周波数シンセサイザーをパワーダウンし外部ローカルでミキサーを駆動させることもできます。VCO および 周波数シンセサイザー部は、電源電圧 2.7V ~ 3.6V または、 4.75V ~ 5.25V で動作します。CPU インターフェースは、24-bit のシリアルデータでインターフェース電圧 2.7V ~ 5.25V で動作します。
