AK1590

EOL

60MHz ~ 1000MHz デルタ・シグマ変調型 フラクショナル N 周波数シンセサイザー

60MHz ~ 1000MHz デルタ・シグマ変調型 フラクショナル N 周波数シンセサイザー

EOL

Description

AK1590 は、60MHz ~ 1000MHz デルタ・シグマ変調型 フラクショナル N PLL 周波数シンセサイザーです。AK1590 は、18-bit デルタ・シグマ変調回路、低雑音位相周波数比較器、高精度チャージポンプ、リファレンス分周器、デュアル・モジュラス・プリスケーラ (P / P + 1)、周波数オフセット調整回路で構成されています。

Key Features

  • 18-bit デルタ・シグマ変調回路方式 PLL
  • 低消費電流・低雑音

Applications

  •                                 ハンディー機など、ポータブル機器


Specifications

Part Number
AK1590
Description
Fractional-N
RF Frequency (MIN.) [MHz]
60
RF Frequency (TYP.) [MHz]


RF Frequency (MAX.) [MHz]
1000
REF Frequency (MIN.) [MHz]
5
REF Frequency (TYP.) [MHz]


REF Frequency (MAX.) [MHz]
40
PFD Frequency [MHz]
5 or less
Normalized Phase Noise [dBc/Hz]
-201
Current Consumption [mA]
2.5
Other


Operating Temperature [℃]
-40 to 85
Device Package
HWQFN
Number of Pins
24

Product Information

Part Status
EOL
Pb Free
Yes
Halogen Free
No
MSL
MSL2
Packaging
TAPE
JEDEC Standard Packaging
Compliant
Minimum Order Quantity [pcs.]
1000
Replacement P/N

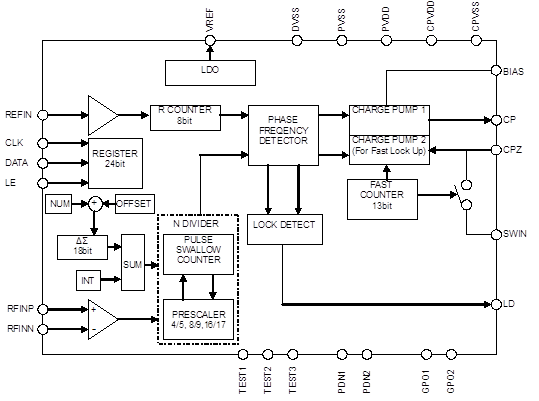

Block Diagram

Block Diagram
