AK2550
EOL
オートパワーコントロール内蔵 1 チャンネル アノード コモン レーザー ダイオード ドライバー
オートパワーコントロール内蔵 1 チャンネル アノード コモン レーザー ダイオード ドライバー
EOL
Description
AK2550 は、MFP (Multi Function Printer) や LBP (Laser Beam Printer) に適した 1 チャンネルのアノードコモン LDD (Laser Diode Driver) です。 AK2550 は、LD (Laser Diode) 電流をスイッチングする LDD や、モニター PD (Photo Diode) 電流を参照しながら LD 光量を一定に保持するフィードバック方式の APC (Auto Power Control) 回路を内蔵しています。 AK2550 は、電源電圧が 3.3V ±5% または、 5.0V ±5% のシステムに適用します。
Key Features
-
Auto Power Control 回路 LD 光量を一定に保持するフィードバック方式の APC (Auto Power Control) 回路を内蔵。
Applications
-
多機能プリンター、レーザー ビーム プリンター、など
Specifications
| Part Number |
AK2550 |
|---|---|
| LD Common |
Anode |
| Number of Channels |
1 |
| Power Supply Voltage (MIN.) [V] |
3.3 ±5% |
| Power Supply Voltage (TYP.) [V] | |
| Power Supply Voltage (MAX.) [V] |
5.0 ±5% |
| Input Frequency [MHz] |
166 |
| Minimum Pulse [nsec] |
3 |
| Ibias [mA] |
35 |
| Isw [mA] |
75 |
| Iop [mA] |
80 |
| Other | |
| Operating Temperature [℃] |
-10 to 75 |
| Device Package |
HVQFN |
| Number of Pins |
20 |
Product Information
| Part Status |
EOL |
|---|---|
| Pb Free |
Yes |
| Halogen Free |
Yes |
| MSL |
MSL2 |
| Packaging |
TAPE |
| Moisture Barrier Packaging |
Based on JEDEC J‑STD‑033 guidelines |
| Minimum Order Quantity [pcs.] |
4000 |
| Replacement P/N |

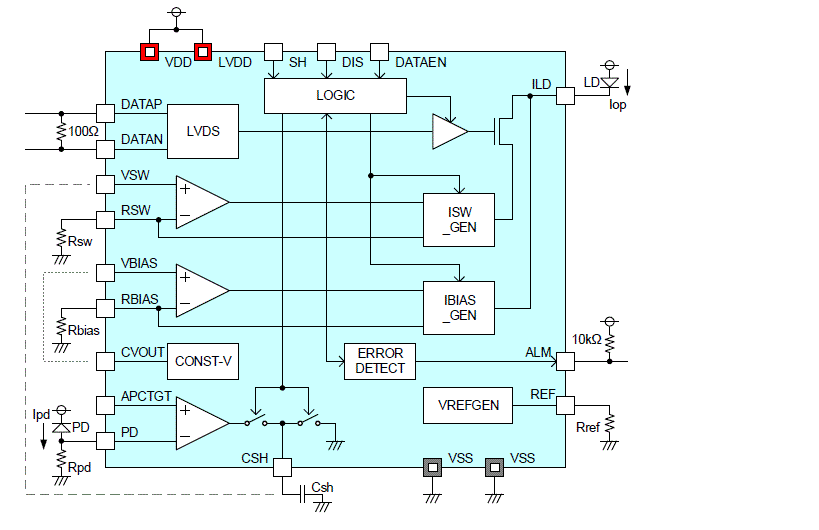

Block Diagram
