AK8788A
EOL
超小型 高感度 両極検知動作 スイッチタイプ ホール IC
超小型 高感度 両極検知動作 スイッチタイプ ホール IC
EOL
Description
AK8788A は、ホール素子と波形整形用 IC が 一体化されている超小型 高感度 両極検知動作 スイッチタイプ ホール IC です。 AK8788A は、間欠駆動により、動作時の消費電流も削減でき低消費電力です。
Key Features
-
両極検知動作 両極検知 (オムニポーラ) なので S, N 磁場どちらも検知 (接近を知る) ができる。
-
間欠駆動運転 間欠駆動運転により、動作時の消費電流を削減できる。
Applications
-
回転検出、位置検出、開閉検出、電流検知、方位検出、など
Specifications
| Part Number |
AK8788A |
|---|---|
| Type |
Omnipolar |
| Power Supply Voltage (MIN.) [V] |
1.6 |
| Power Supply Voltage (TYP.) [V] |
1.85 |
| Power Supply Voltage (MAX.) [V] |
5.5 |
| Sensitivity Bop [mT] |
|3.0| |
| Sensitivity Brp [mT] |
|2.4| |
| Output stage |
CMOS |
| Current Consumption (TYP.) [mA] |
0.0045 |
| Current Consumption (MAX.) [mA] |
0.009 |
| Drive System |
Micro Power |
| Other | |
| Operating Temperature [℃] | |
| Device Package |
HXSON |
| Number of Pins |
4 |
Product Information
| Part Status |
EOL |
|---|---|
| Pb Free |
Yes |
| Halogen Free |
Yes |
| MSL |
MSL1 |
| Packaging |
TAPE |
| JEDEC Standard Packaging |
Compliant |
| Minimum Order Quantity [pcs.] |
5000 |
| Replacement P/N |

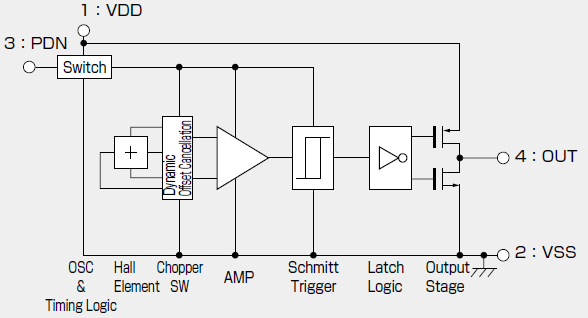

Block Diagram
