AP1014AEC
EOL
7.0V 2 チャンネル H ブリッジ モータードライバー IC
7.0V 2 チャンネル H ブリッジ モータードライバー IC
EOL
Description
AP1014AEC は、動作電圧 7.0V に対応した 2 チャンネル H ブリッジ モータードライバーで、正転・逆転・ブレーキ・スタンバイの ４ つの駆動モードを有します。 また、SEL 端子にて 動作制御の設定が可能です。 AP1014AEC の出力段では N チャンネル LDMOS FET をハイサイド及びローサイドに配置する事で小型化し、低電圧検出回路、過熱保護回路も備えているので、各種小型モーター制御に適しています。
Key Features
-
安全装置内蔵 低電圧検出回路、及び 過熱保護機能内蔵により安心して使用できる。
Applications
-
各種 小型モーター
Specifications
| Part Number |
AP1014AEC |
|---|---|
| Number of Channels |
2 |
| Motor Voltage(VM) (MIN.) [V] |
2.0 |
| Motor Voltage (VM) (TYP.) [V] |
5.0 |
| Motor Voltage (VM) (MAX.) [V] |
7.0 |
| Control Voltage (VC) (MIN.) [V] |
2.7 |
| Control Voltage (VC) (TYP.) [V] |
3.0 |
| Control Voltage (VC) (MAX.) [V] |
5.5 |
| DC Current (Max) [A] |
1.1 |
| Peak Current (MAX.) [A] |
2 |
| Other | |
| Operating Temperature [℃] |
-30 to 85 |
| Device Package |
WLCSP |
| Number of Pins |
16 |
Product Information
| Part Status |
EOL |
|---|---|
| Pb Free |
Yes |
| Halogen Free |
Yes |
| MSL |
MSL1 |
| Packaging |
TAPE |
| Moisture Barrier Packaging |
Based on JEDEC J‑STD‑033 guidelines |
| Minimum Order Quantity [pcs.] |
5000 |
| Replacement P/N |

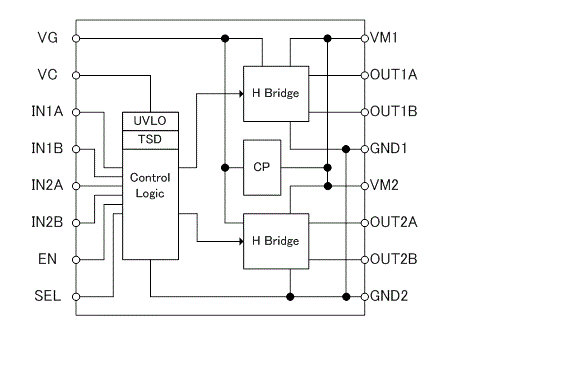

Block Diagram
