32V 5.0A 1 チャンネル H ブリッジ モーター ドライバー IC
32V 5.0A 1 チャンネル H ブリッジ モーター ドライバー IC
EOL
Description
AP1042AEN は、動作電圧 8V ~ 32V, 最大出力電流 5.0A に対応した 1 チャンネル H ブリッジ モータードライバー IC です。 AP1042AEN の制御モードは、SEL 端子にて、パラレル入力モードとコンプリメンタリ入力モードを切り替えることが可能です。また、VREF 端子電圧を変えることで、PWM - Duty 制御回路で生成される Duty が変化し、速度調整が可能になります。 AP1042AEN は、保護回路として、貫通電流防止回路・低電圧検出回路・過熱保護回路 および 出力段の過電流保護回路を内蔵しており、過電流保護回路は、検出時間を TBLANK 端子に接続する抵抗値により調整することが可能です。 AP1042AEN のパッケージは、放熱性の良い小型 24-pin QFN を採用しており、省スペースでの大電流モーター駆動に最適です。
Key Features
安全装置 低電圧検出回路、過熱保護回路、および、過電流保護回路の搭載により安心して使用できる。
速度調整 PWM 制御による Duty を可変して速度調整できる。
Applications
大電流モーター制御
Specifications
Part Number |
AP1042AEN |
---|---|
Number of Channels |
1 |
Motor Voltage(VM) (MIN.) [V] |
8.0 |
Motor Voltage (VM) (TYP.) [V] |
24.0 |
Motor Voltage (VM) (MAX.) [V] |
32.0 |
Control Voltage (VC) (MIN.) [V] | |
Control Voltage (VC) (TYP.) [V] | |
Control Voltage (VC) (MAX.) [V] | |
DC Current (Max) [A] |
2.2 |
Peak Current (MAX.) [A] |
5.0 |
Other | |
Operating Temperature [℃] |
-30 to 85 |
Device Package |
HWQFN |
Number of Pins |
24 |
Product Information
Part Status |
EOL |
---|---|
Pb Free |
Yes |
Halogen Free |
Yes |
MSL |
MSL3 |
Packaging |
TAPE |
JEDEC Standard Packaging |
Compliant |
Minimum Order Quantity [pcs.] |
1000 |
Replacement P/N |

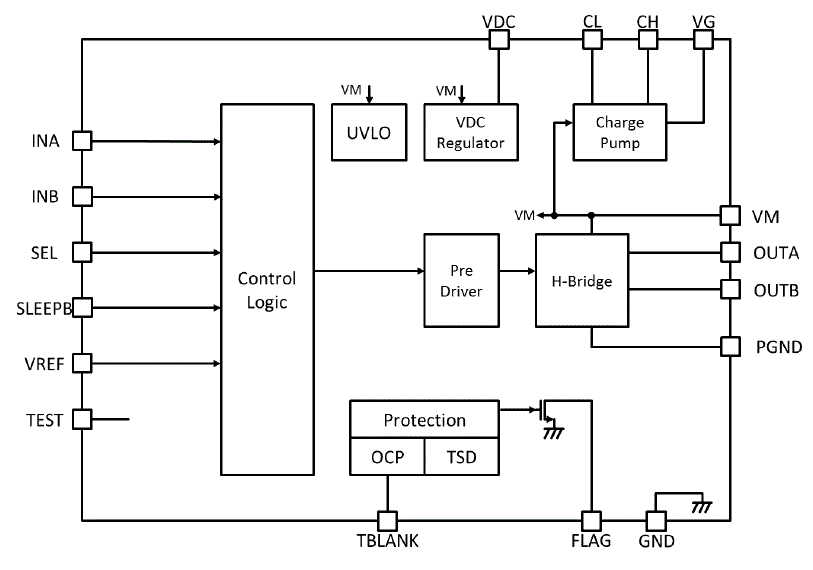

Block Diagram
