負の入出力 150mA 出力 LDO レギュレーター
負の入出力 150mA 出力 LDO レギュレーター
EOL
Description
AP1156ADSXX は、シリコン・モノリシック・バイポーラ構造の IC で、出力電流 150mA を安定に供給できる On - Off コントロール付き低飽和レギュレーター IC です。 AP1156ADSXX の出力電圧は、高精度にトリミングされ -1.3V ~ -1.5V の間で設定でき最適な電圧を選択できます。On - Off コントロールは、正電圧側のロジックや CPU で直接制御できます。IC の保護機能として過熱センサ回路、過電流センサ回路、逆バイアス過電流阻止回路を内蔵しています。
Key Features
安全装置 過熱センサ回路と過電流センサ回路と逆バイアス過電流阻止回路を内蔵。
Applications
バッテリー駆動機器全般、DSC または CCD バイアス用、 GaAs バイアス用 など
Specifications
Part Number |
AP1156ADSXX |
---|---|
Input Voltage (MIN.) [V] |
-17 |
Input Voltage (TYP.) [V] | |
Input Voltage (MAX.) [V] |
-2.8 |
Output Voltage (MIN.) [V] |
-1.59 |
Output Voltage (TYP.) [V] |
-1.5 |
Output Voltage (MAX.) [V] |
-1.41 |
Current Output (MAX.) [A] |
0.15 |
Variable Output | |
Functions |
Enable Control |
Other |
Automotive grade |
Operating Temperature [℃] |
-40 to 85 |
Device Package |
SOP |
Number of Pins |
5 |
Product Information
Part Status |
EOL |
---|---|
Pb Free |
Yes |
Halogen Free |
Yes |
MSL |
MSL1 |
Packaging |
TAPE |
JEDEC Standard Packaging |
Compliant |
Minimum Order Quantity [pcs.] |
3000 |
Replacement P/N |

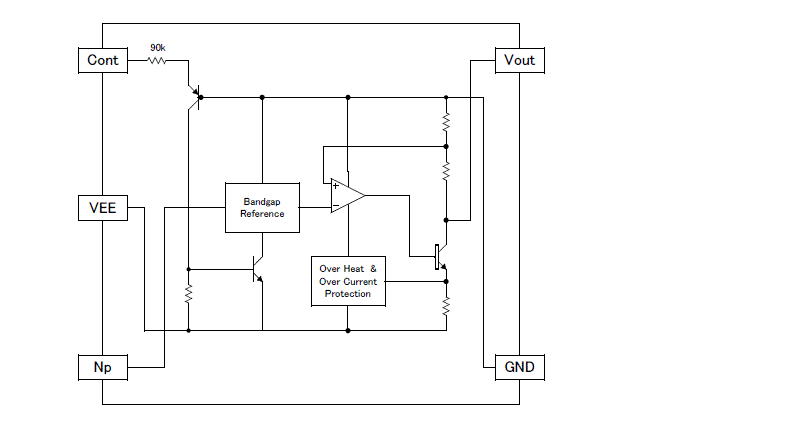

Block Diagram
