EM1771
EOL
超小型 片極検知動作 スイッチタイプ ホール IC
超小型 片極検知動作 スイッチタイプ ホール IC
EOL
Description
EM1771 は、ホール素子と波形整形用 IC が一体化されている超小型 片極検知動作 スイッチタイプ ホール IC です。 EM1771 は、間欠駆動により、動作時の消費電流も削減でき低消費電力です。
Key Features
片極検知動作 (または、一方向動作,単極検出) 片極検知 (ユニポーラ) は,N 極 あるいは、S 極の指定磁場の検知 (接近を知る) ができる。一般的に S 極を検知。
間欠駆動運転 間欠駆動運転により動作時の消費電流を削減できる。
Applications
回転検出、位置検出、開閉検出、電流検知、方位検出、など
Specifications
Part Number |
EM1771 |
---|---|
Type |
Unipolar |
Power Supply Voltage (MIN.) [V] |
1.6 |
Power Supply Voltage (TYP.) [V] |
1.85 |
Power Supply Voltage (MAX.) [V] |
5.5 |
Sensitivity Bop [mT] |
3 |
Sensitivity Brp [mT] |
2.2 |
Output stage |
CMOS |
Current Consumption (TYP.) [mA] |
0.004 |
Current Consumption (MAX.) [mA] |
0.009 |
Drive System |
Micro Power |
Other | |
Operating Temperature [℃] |
-30 to 85 |
Device Package |
TSOP |
Number of Pins |
4 |
Product Information
Part Status |
EOL |
---|---|
Pb Free |
Yes |
Halogen Free |
Yes |
MSL | |
Packaging |
TAPE |
JEDEC Standard Packaging |
Not Compliant |
Minimum Order Quantity [pcs.] | |
Replacement P/N |

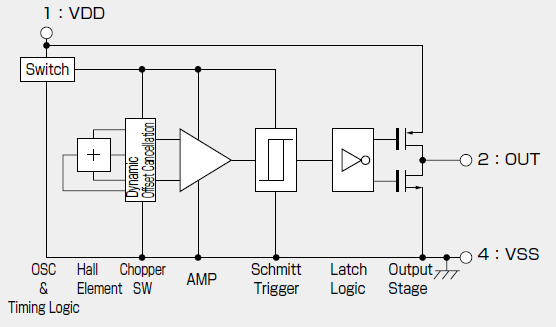

Block Diagram
