无线二氧化碳传感器信标

仅使用纽扣电池即可免维护运行一年以上

二氧化碳传感器

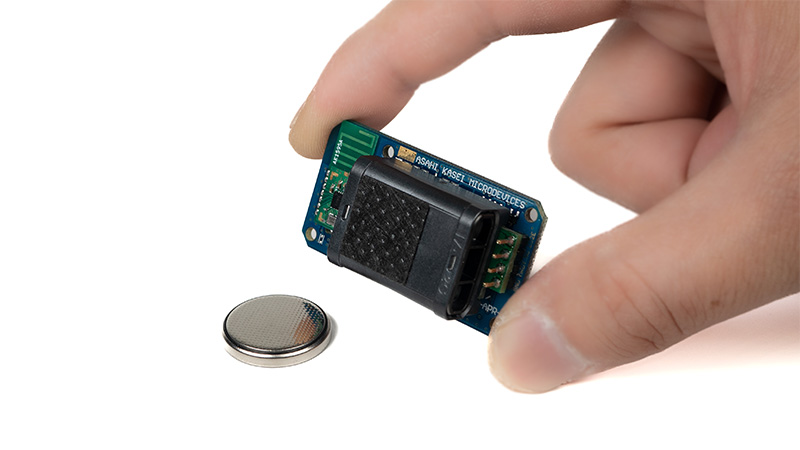

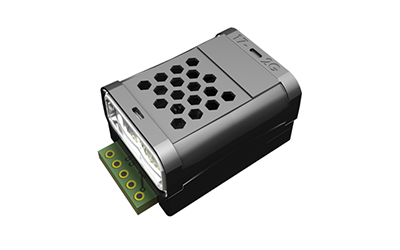

我们将为您介绍一款二氧化碳传感器信标模块的参考设计。模块搭载了二氧化碳传感器 Senseair Sunrise，使用一颗纽扣电池即可工作。

同时提供应用说明、原理图、材料清单、Gerber 文件以及信息接收软件等相关资料，让模块设计工作事半功倍。

构建结构紧凑的 IoT 气体传感器网络

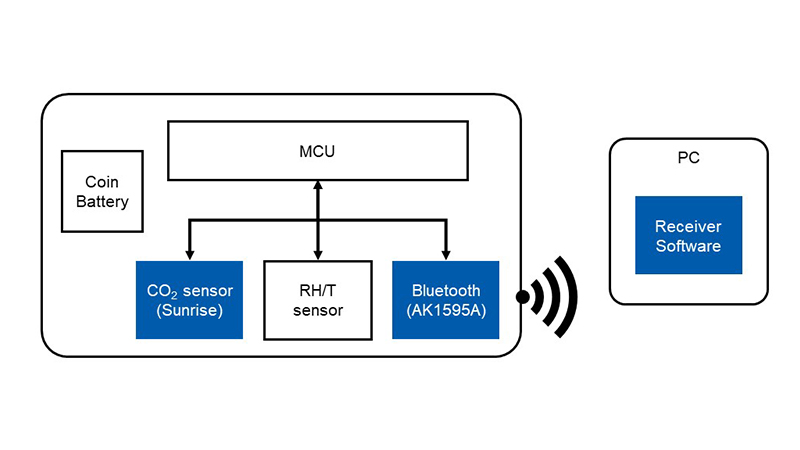

使用低功耗蓝牙发射芯片 AK1595A 传输二氧化碳传感器 Senseair Sunrise 和温湿度的数据。在发射周期为 15 分钟的场景下，传感器信标的平均功耗仅为 19μA，仅用一颗纽扣电池就能持续工作一年以上。

二氧化碳传感器信标结构紧凑，尺寸仅为 25 x 45 x t22 mm，应用方便灵活，是构建 IoT 传感器网络的最佳传感器节点。此外，通过使用信息接收软件，最多能够同时采集 8 个传感器的数据。

*Bluetooth® 是 Bluetooth SIG, Inc. 公司的注册商标。

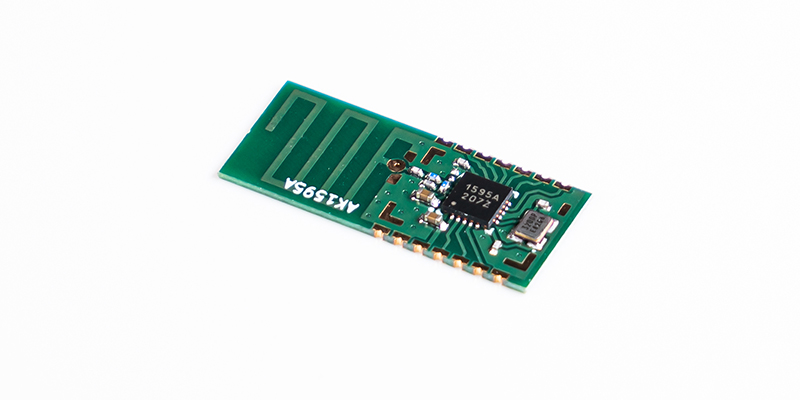

AK1595A
构建结构紧凑的 IoT 气体传感器网络 构建结构紧凑的 IoT 气体传感器网络

特征

  • 仅使用纽扣电池即可免维护运行一年以上
  • 尺寸25 x 45 x t22 mm
  • 精度
    • 二氧化碳传感器：±(30 ppm + 读取值的3 %)
    • 温度传感器：± 0.2 ℃
    • 湿度传感器：± 2 ％RH
  • 电路设计简单
  • 采用 UART 通信（Modbus 协议）模式，允许用户调整测量周期和其他参数。

应用案例

无线二氧化碳传感器网络适用于：

  • 学校、餐厅、办公场所等地的通风换气系统
  • 低功耗的室内空气质量（IAQ) 监测系统（如便携式 IAQ 监测仪)
  • 空调系统的自动化（HVAC：Heating, Ventilation, and Air Conditioning）
  • 无需更换电池的智能农业、畜牧业

无线二氧化碳传感器信标参考设计 / 程序文件

设计文件包含:

  • 应用说明
  • 电路图
  • 材料清单
  • PCB 布局
  • Gerber 文件
  • MCU 源代码
  • 信息接收软件的源代码以及执行文件
EVB Manual

二氧化碳传感器信标设计文件

English (4,272kB: zip file)
