ワイヤレス CO2 センサービーコン

ボタン電池で 1 年以上メンテナンスフリー動作

CO2 Sensors

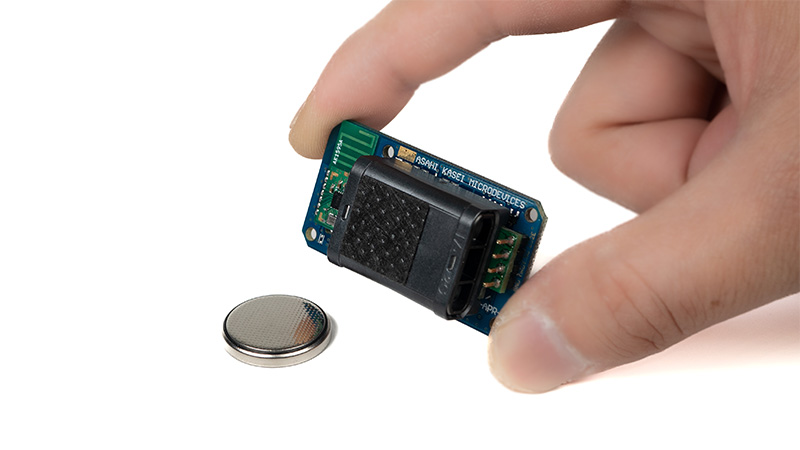

CO2センサー Senseair Sunrise を使ったボタン電池 1 つで動作可能なモジュール ”CO2 Sensor Beacon" のリファレンスデザインのご紹介です。
アプリケーションノート、回路図、部品表、ガーバーファイル、受信用ソフトウェアなどを活用することで、モジュール設計を迅速に進めることができます。

IoT ガスセンサーネットワークをコンパクトに構築

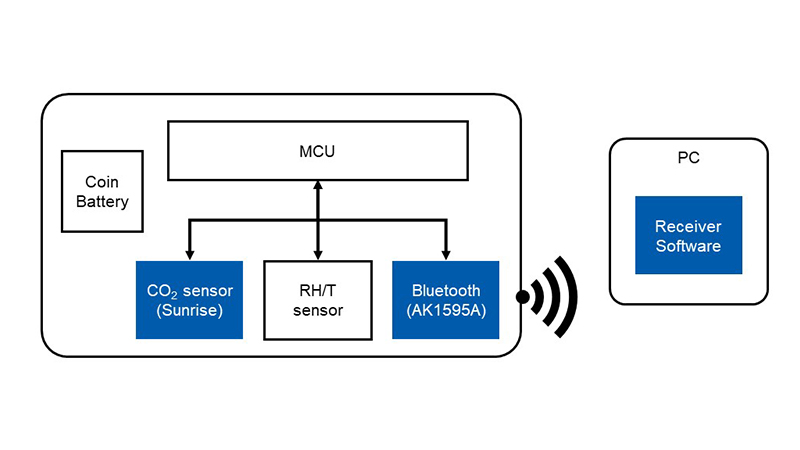

CO2 センサー Senseair Sunrise と温湿度センサーのデータを、Bluetooth® Low Energy 送信 IC AK1595A を使って送信します。送信周期が 15 分の場合、センサービーコン全体の平均消費電流はわずか 19μA であるためボタン電池 1 つで 1 年以上の動作が可能です。

サイズは 25 x 45 x t22 mm とコンパクトで高い配置自由度を実現しています。CO2 Beacon は IoT センサーネットワーク構築に必要なセンサーノードとして最適なモジュールです。また受信用ソフトウェアをご使用頂くことで、最大 8 台のセンサーデータを同時取得できます。

* Bluetooth® は、Bluetooth SIG, Inc. の登録商標です。

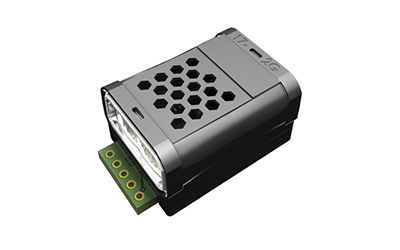

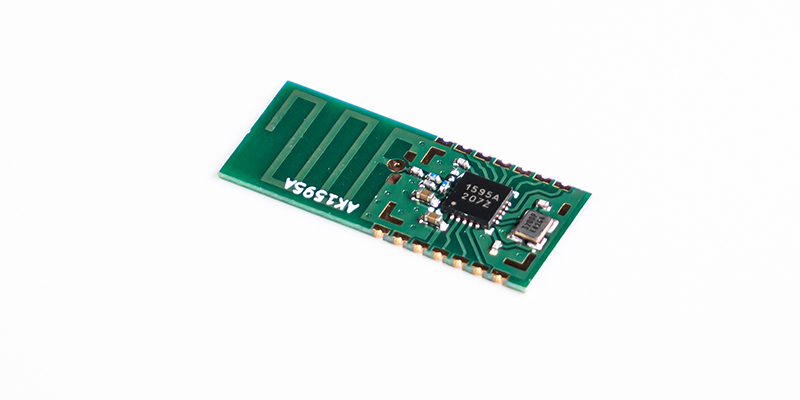

CO2 センサー Senseair Sunrise と AK1595A
ワイヤレス空気質センシングに必要な機能をコンパクトに実現 ワイヤレス空気質センシングに必要な機能をコンパクトに実現

特長

  • ボタン電池 1 つで 1 年以上メンテナンスフリー動作可能
  • サイズ 25 x 45 x t22 mm
  • 精度
    • CO2 センサー：±(30 ppm + 読み出し値の 3 %)
    • 温度センサー：± 0.2 ℃
    • 湿度センサー：± 2 ％RH
  • シンプルな電源回路構成
  • UART 通信（Modbus プロトコル）によりユーザーによる測定周期の変更が可能

アプリケーション例

  • 学校、レストラン、オフィスにおける適切な換気のためのワイヤレス CO2 センサーネットワーク
  • 低消費電力の室内空気質（IAQ）モニタリング（ポータブル IAQ モニターなど）
  • 空調システム（HVAC：Heating, Ventilation, and Air Conditioning）の自動化
  • 電池交換不要のスマート農業や畜産業

ワイヤレス CO2 センサービーコン リファレンスデザイン / プログラムファイル

設計ファイルには以下が含まれます。

  • アプリケーションノート
  • 回路図
  • 部品表
  • PCB レイアウト
  • ガーバーファイル
  • MCU のソースコード
  • 受信ソフトウェアのソースコード及び実行ファイル
EVB Manual

CO2 センサービーコン設計ファイル

英語 (4,272kB: zip file)
