传感器元件
（适用于 NDIR 方式气体传感器）
是利用 NDIR 方式测量气体浓度的构成部件
最适合利用模块设计 / 开发气体传感器的客户
二氧化碳传感器
概要
旭化成微电子 (AKM) 的红外线传感器 (IR 传感器 ) 安装了只选择通过测定对象气体的红外线吸收光谱带的滤光器。这样的话，易于构成 NDIR (NDIR : Non Dispersive Infrared。非分散型红外线 ) 方式气体传感器。本产品以高灵敏度、高速响应、小型封装为特点，为气体传感器的小型化、低耗电作出了贡献。
传感器元件 ( 适合 NDIR 气体传感器 )
规格比较
适合 NDIR 气体传感器的红外线 LED
AKM 的红外线 LED 的作用在于，通过使用在磁传感器制造领域培育而成的半导体薄膜外延生长技术，在气体吸收波长带宽进行优化的发光波长控制，实现了高速、高输出的发光控制。另外，通过利用独创的小型模制树脂封装技术，制造出世界最小的表面实装型 (SMD : Surface Mounted Devices) 红外线 LED，为气体传感器的小型化作出了贡献。

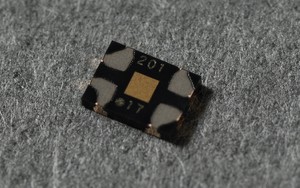

AK9700AE
Product Name |
AK9700AE |
AK9700AD |
AK9703AJ |
|
|---|---|---|---|---|
| Peak emission wavelength | [μm] | 4.3 | 3.6 | |
| Spectral half width | [μm] | 1.0 | 0.7 | |
| Operation Temperature | [°C] | 0 to 50 | -40 to 90 | -40 to 85 |
| Size (D/W/H) |
[mm] | 2.6 x 1.9 x 0.4 | ||
| Automotive grade (*) | - | Yes | - | |
| AEC-Q101 | - | Yes | - | |
| Status |
MP | MP | MP | |
| Product Details |
AK9700AE | AK9700AD | AK9703AJ | |
More Information...
* 本产品用于监测机舱内的空气质量。 如果你设想有其他应用，请与我们联系。
适合 NDIR 气体传感器的红外线光电二极管
AKM 的红外线光电二极管的作用在于，通过使用在磁传感器制造领域培育而成的半导体薄膜外延生长技术，在气体吸收波长带宽进行优化的波长灵敏度控制，实现了高速响应和高 SNR。另外，通过利用独创的小型模制树脂封装技术，制造出世界最小的表面实装型 (SMD：Surface Mounted Devices) 红外线光电二极管，为气体传感器的小型化作出了贡献。

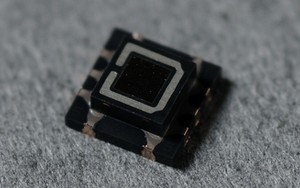

AK9710AE
Product Name |
AK9710AEF01 |
AK9710ADF01 |
AK9710AEF3A |
AK9730AJF21 |
IR1011 | |
|---|---|---|---|---|---|---|
| Output Current Ip | [nA] | 1.04 to 4.9 | 0.58 to 2.04 | 2.9 to 14.2 | 4.5 to 7.5 | |
| Internal Resistance | [kΩ] | 75 to 188 | 75 to 188 | 15 to 250 | 112 to 188 | |
| Optical Filter | [μm] | CWL : 4.28, FWHM : 0.27 |
CWL : 3.91, FWHM : 0.09 |
CWL : 3.32, FWHM : 0.19 |
||
| Temperature Range | [°C] | -40 to 85 | -40 to 90 | -40 to 85 | -40 to 85 | -40 to 85 |
| Size (D/W/H) |
[mm] | 3 x 3 x 1.01 | 2.65 x 1.9 x 0.4 | |||
| Automotive grade (*) | - | Yes | - | - | - | |
| AEC-Q101 | - | Yes | - | - | - | |
| Status |
MP | MP | MP | MP | NRND | |
| Product Details |
AK9710AEF01 | AK9710ADF01 | AK9710AEF3A | AK9730AJF21 | IR1011 | |
More Information...
* 本产品用于监测机舱内的空气质量。 如果你设想有其他应用，请与我们联系。
适合 NDIR 气体传感器的 LED 驱动器内置 AFE IC
在 NDIR 方式气体传感器用途中，组合AKM的红外线 LED、红外线光电二极管和外部 MCU，提供气体传感器信号处理的解决方案。

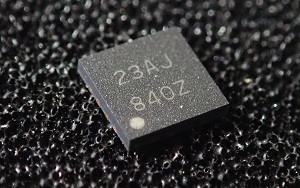

AK9723AJ
Product Name |
AK9721AE |
AK9724AE |
AK9723AD |
AK9723AJ |
|
|---|---|---|---|---|---|
| LED Drive Current | [mA] | 28 - 121 Programmable (3mA Step) | |||
| ADC resolution | [bit] | 13 | |||
| Power Supply | [V] | 2.7 to 3.6 | |||
| Operation Temperature | [°C] | -40 to 90 | -40 to 85 | ||
| Size (D/W/H) |
[mm] | 3.0 x 3.0 x 0.7 | 3.0 x 3.0 x 0.7 | 4.0 x 4.0 x 0.7 | |
| Automotive grade (*) | - | - | Yes | - | |
| AEC-Q100 | - | - | Yes | - | |
| Status |
EOL | EOL | EOL | Preview | |
| Product Details |
AK9723AJ | ||||
More Information...
* 本产品用于监测机舱内的空气质量。 如果你设想有其他应用，请与我们联系。
产品/样品的购买及技术咨询
购买样品
您可以通过Web经销商Digi-key购买样品。
购买样品
您可以通过Web经销商Mouser购买样品。
网络分销商
所有产品均通过经销商进行销售。

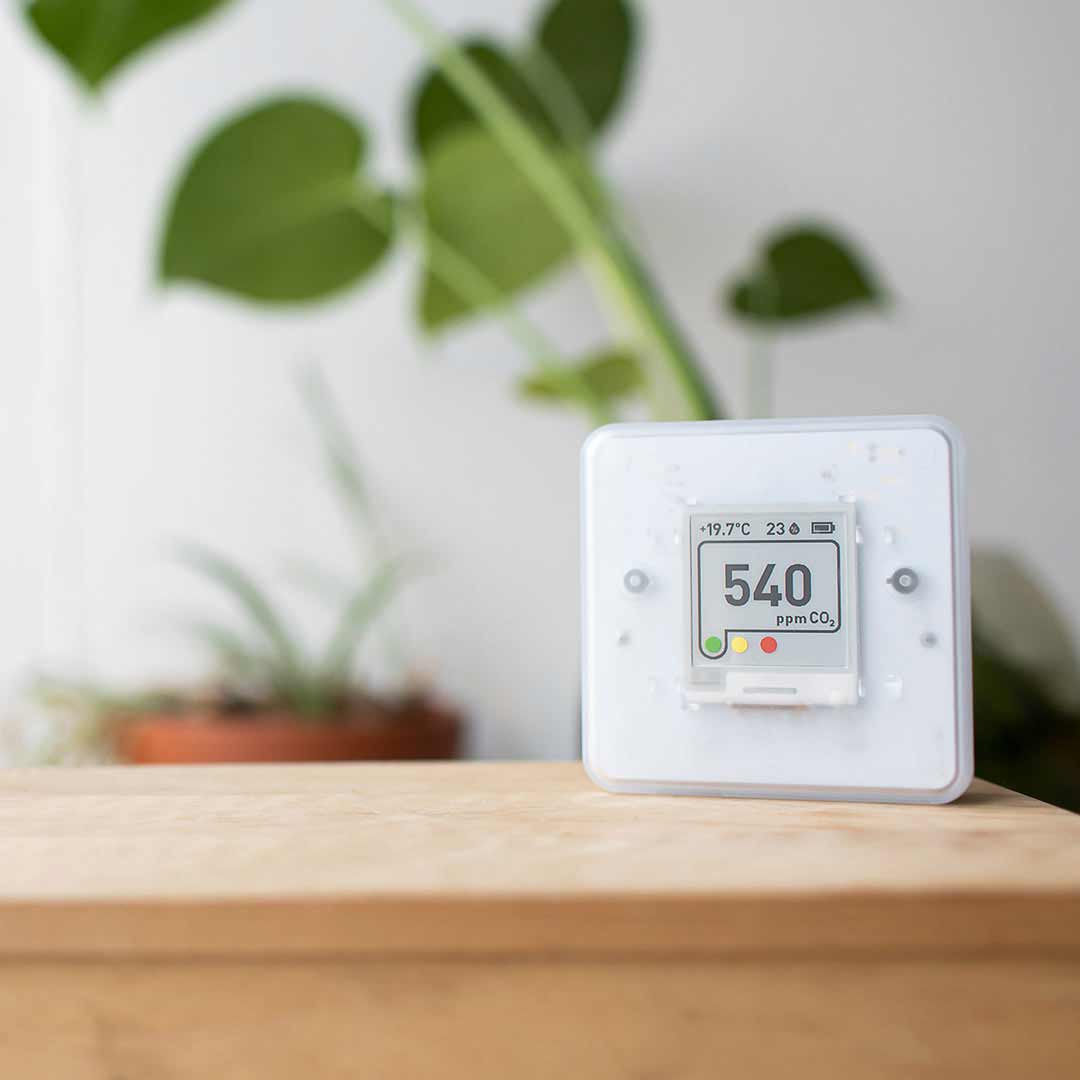

关于 Senseair
于 2018 年成为旭化成微电子 (AKM) 集团一员的 Senseair，是引领世界的非色散红外 (NDIR) 式气体传感器的供应商，一直致力于开发生产运用最新技术的气体传感器。
