ミリ波レーダー
プライバシーに配慮した人の状態検知を、短期間で検証可能。
スムーズな製品導入を支える評価キットをご提供します。
アンテナ一体型ミリ波レーダーモジュール「AiM (Antenna-in-Module)」を搭載した評価キットをご提供。
アンテナ設計や信号処理の専門知識がなくても、人の状態検知を短期間で体験でき、導入に向けたスムーズな検証を実現します。
評価キットの使用例、セットアップ方法、設計資料など、開発に役立つ情報を特設ページにてご紹介しています。また、EC サイトからもご購入いただけるモデルもご用意いたしました。ご不明点があれば、お気軽にお問い合わせください。
評価キット
旭化成エレクトロニクス (AKM) のミリ波ソリューションを手軽にお試しいただける評価キットをご用意しています。
Agetech (エイジテック: 高齢者の生活を支援する技術) をはじめ、住宅設備やスマート家電など、プライバシーに配慮したセンシングを必要とする幅広い用途に対応可能です。
AKM 製の基本アルゴリズムもオンラインでご提供。センシング機能の初期評価をすぐに開始できます。いずれのモデルも、計測データの出力に対応しており、お客様自身によるアルゴリズム開発も可能です。
測定例
評価キットを使えば、以下のようなセンシングをカメラレスで実現できます。

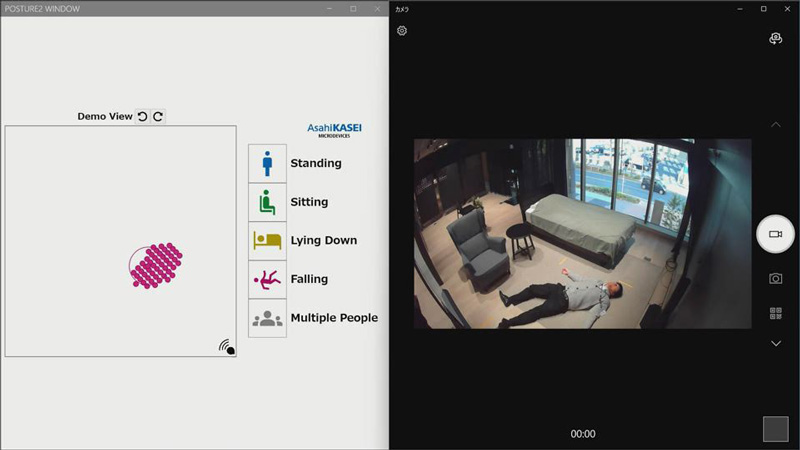

- 姿勢・転倒検知
動きの変化を 3 次元で高精度に取得可能。転倒検知にも対応しており、高齢者の見守りや安全管理用の非接触センサーとして活用できます。
姿勢・転倒検知

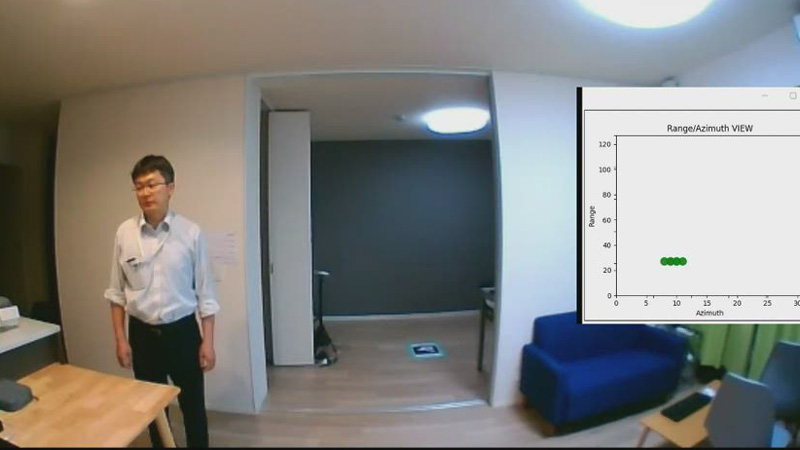

- 位置検知
人の在室位置や動線をリアルタイムに把握。スマートホームや IoT 機器の制御トリガーにも応用できます。
位置検知

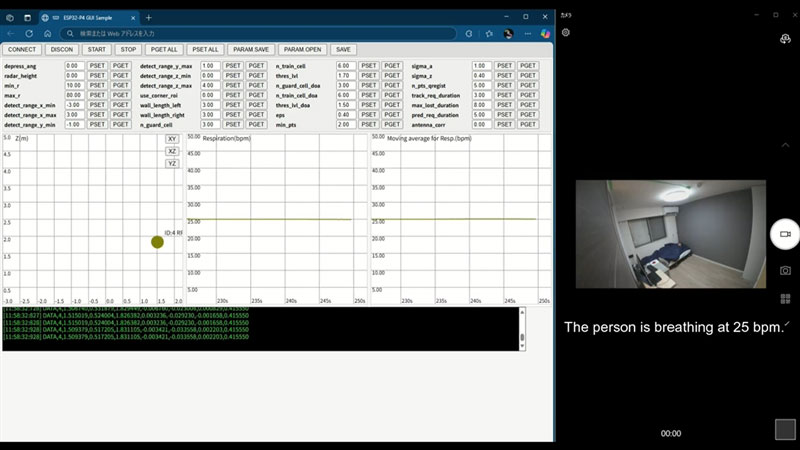

- 呼吸検知
胸の微小な動きを捉えて呼吸の有無や周期を検出。睡眠モニタリングやヘルスケア用途に有効です。
呼吸検知
評価キットは、センシングデータの出力や独自アルゴリズムの組み込みにも対応しており、お客様のニーズに応じた多様なセンシング用途に展開できる柔軟性を備えています。
さらに詳しいデモ動画、評価キットセットアップ手順、回路図・レイアウト図などは下記の特設ページよりご確認いただけます。
* 各測定例は当社 60 GHz 品を用いての実験です。また、カメラ画像は参照用であり、本システムはカメラ無しで人の状態を検知できます。

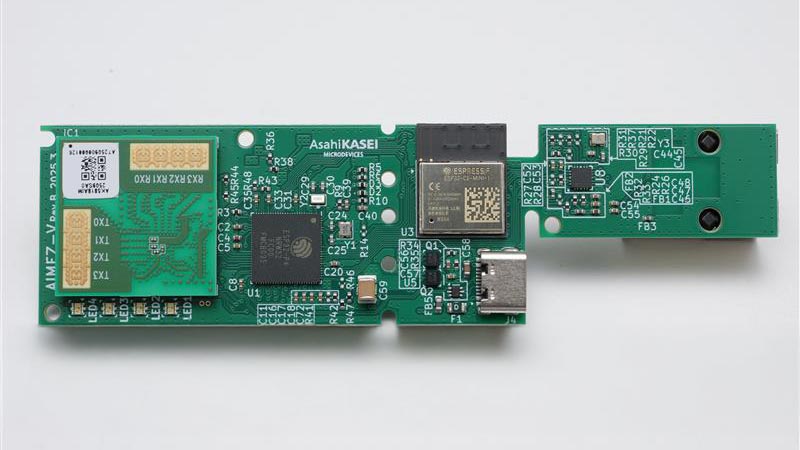

AIMEZ-V
オンラインでの入手も可能な、手軽かつ実装性の高い汎用モデルです。
専用 GUI により、呼吸・位置・姿勢といった状態を非接触かつ簡単に評価可能で、限られた開発リソースでもスムーズに導入・検証を開始できます。
特長
- ミリ波トランシーバー: AK5816AIM / AK5818AIM (送信 4 ch, 受信 4 ch)
- SoC: ESP32-P4 (dual-core RISC-V® , 400MHz, 32MB PSRAM, 16MB Flash memory)
- 複数のインターフェースを搭載 : USB, Ethernet, Wi-Fi® , Bluetooth® Low Energy
- 点群データおよび ADC_raw データ保存 (CSV 形式)
- AKM 製アルゴリズムを搭載可能
- シンプルな GUI
* SoC: System on Chip
* RISC-V® はRISC-V International の登録商標です。
* Wi-Fi® はWi-Fi Alliance の登録商標です。
* Bluetooth® は、Bluetooth SIG, Inc. の登録商標です。
使用方法
ビデオに沿って設定を進めれば、簡単にカメラレスでの状態検知をスタートできます。
詳細な使用方法は特設ページでご確認ください。

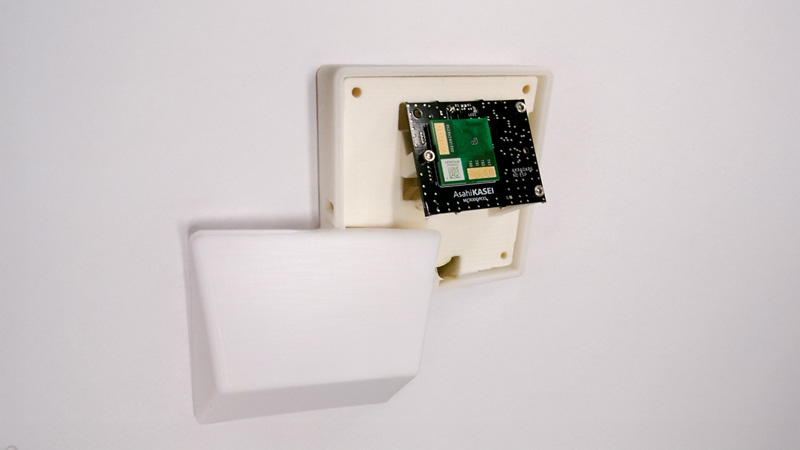

LUMI
高精度ミリ波センサーとAI 技術を活かした独自アルゴリズムの実装や高度な処理開発にも対応可能です。
特長
- ミリ波トランシーバー: AK5816AIM / AK5818AIM (送信 4 ch, 受信 4 ch)
- SoC: Renesas RZ/G2LC (dual-core Cortex®-A55, 1.2 GHz)
- AKM 製アルゴリズム実装済み
- 点群データ保存機能 (CSV形式)
- シンプルな GUI
* Cortex® は、Arm Limitedの登録商標です。
* 本モデルは一部のお客様向けにご案内しております。ご興味のある方はお問い合わせください。

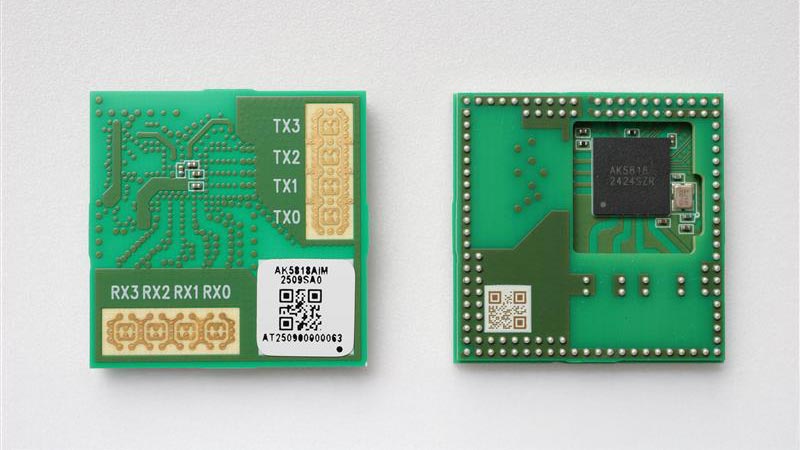

アンテナ一体型モジュール
AK5816AIM / AK5818AIM
アンテナ一体型ミリ波レーダーモジュール「AK5816AIM / AK5818AIM」は、ミリ波レーダーIC (AK5816 / AK5818) とアンテナを一体化した、コンパクトな 3D センシング対応の高性能モジュールです。
AK5816AIM / AK5818AIM は、4 チャネル送信・4 チャネル受信による多チャネル測定と、高い角度分解能により、人物の位置検出・動作検知・転倒検出などを高精度に実現します。アンテナはモジュール内に一体化されており、外付けの MCU (Microcontroller Unit, マイコン) や SoC と組み合わせてご利用いただけます。そのため、アンテナ設計や高周波回路設計の専門知識がなくても、すぐに 3D センシング機能を活用できます。
さらに、AK5816AIM / AK5818AIM は、一般的な表面実装技術 (SMT: Surface-Mount Technology) を使って FR-4 基板 (ガラスエポキシ基板) に直接実装可能。既存製品への組み込みも容易です。
ミリ波レーダーIC「AK5816 / AK5818」は、Radar Processing Unit (RPU) を内蔵しており、3D 点群を直接取り出すことができるため、ユーザーは点群を用いたアルゴリズム開発に集中できます。
用途に応じて以下の 2 種類をご用意しています。
- AK5816AIM : 民生機器、産業機器、IoT デバイス向けのコンパクトなミリ波レーダーモジュール
- AK5818AIM : 車載グレード対応の高信頼性ミリ波レーダーモジュール
導入を検討中の方へ｜活用事例と設計資料をまとめた特設ページをご案内
評価キットをどう活用できるのか、導入前に知りたい方へ
ミリ波レーダーモジュールを用いた各種評価キットが、どのようなアプリケーションに使えるのかをご紹介する特設ページをご用意しました。実際の活用シーンや応用のヒントを導入前にご確認いただけます。
また、設計検討をよりスムーズに進めていただけるよう、評価ボードの回路図やレイアウトデータに加え、詳細な使用方法を解説した操作ガイド動画も提供しています。
ご希望の方は、下記フォームよりご請求ください。
ミリ波評価キット 特設ページ【限定公開】の閲覧をご希望の方は、下記フォームに必要事項をご記入のうえ、送信をお願いいたします。
ご登録のメールアドレス宛に、特設ページの URL をお送りします。
