AK09970N

EOL

デジタル出力 3D 磁気センサー

デジタル出力 3D 磁気センサー

EOL

Description

AK09970N は、高分解能設定・広測定レンジ設定が選択可能なデジタル出力 3D 磁気センサーです。
高分解能設定では 3 軸共に ±36mT の広い測定レンジを有しています。測定分解能が 1.1μT/LSB (高分解能設定時) と高感度であるため、地磁気などのマイクロ テスラ レベルの微小磁場から磁石が持つミリ テスラ レベルの強磁場まで測定できます。また広レンジ設定を選択することで、Z 軸は更に広い 101mT (X, Y 軸は、±35mT) の測定レンジも実現可能です。

Key Features

  • バッテリーでの長時間駆動を想定した低消費電流
    AK09970N は、数 μA レベルの低消費電流で駆動します。モノの状態監視用途など、センサーデーターの常時取得が必要なバッテリー駆動製品の長寿命化に貢献します。
  • 磁場出力(デジタル値)/ Data Ready 通知(DRDY bit)
    3 軸方向の測定磁場を間欠駆動で測定しデジタル値にて出力します (I?C / SPI 通信対応) 。データーが更新されると Data Ready 通知を専用レジスタにビット出力します。 (間欠駆動は、0.25 / 0.5 / 1 / 10 / 20 / 15 / 100Hz インターバル測定モードもしくはシングル測定モードを選択可能)
  • 磁気イベント通知機能
    AK09970N は、磁気イベント通知ピン (Interrupt ピン) を持っています。1 軸につき 2 つの閾値をプログラマブルに設定 (設定分解能は測定分解能と同等) でき、設定閾値を超えた磁場が印加されるとレジスタ及び外部出力ピンに “磁気イベント” として通知することが可能です。通知したい “磁気イベント” は、レジスタにより任意に選択可能です (Data Ready 通知を Interrupt ピンに出力させることも可能) 。“磁気イベント” 通知ピンは、プッシュプル出力の INT ピンと、Open-drain 出力の ODINT ピンの 2 種類持っており出力形式を選択できます。

Applications

  •                                 カメラ・監視カメラ(向きの設定)、スマートロック(ドア・窓の開閉検知)、コネクテッドホーム(スマートホーム、スマートハウス)


Specifications

Part Number
AK09970N
Power Supply Voltage (MIN.) [V]
1.7
Power Supply Voltage (MAX.) [V]
3.6
Magnetic Sensitivity [μT/LSB]
1.1
Measurement range [mT]
X, Y, Z ±36
Measurement Time [ms]
0.23
Noise (Power Mode) [nT rms]


Current Consumption (@100Hz ODR) [μA]
27
Current Consumption when measuring [mA]
1.5
Output pin
Interrupt pin (CMOS / Open Drain)
Control Interface
SPI / I?C
Operating Temperature [℃]
-40 to 85
Device Package
HWQFN
Number of Pins
16

Product Information

Part Status
EOL
Pb Free
Yes
Halogen Free
Yes
MSL
MSL1
Packaging
TAPE
JEDEC Standard Packaging
Compliant
Minimum Order Quantity [pcs.]
4000
Replacement P/N

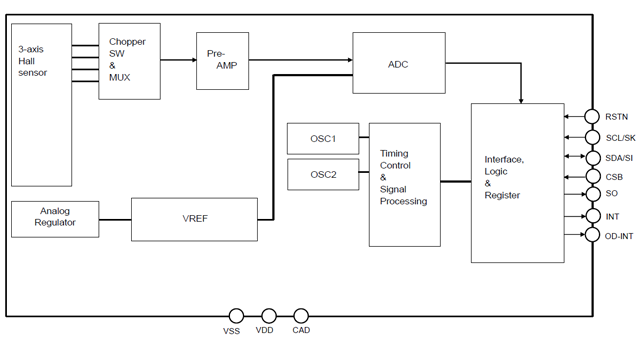

Block Diagram

Block Diagram
