AK8160BV2

EOL

PCI-Express 用 マルチ クロック ジェネレーター

PCI-Express 用 マルチ クロック ジェネレーター

EOL

Description

AK8160BV2 は、PCI Express ジェネレーション 2.0 用に設計された低電力 および 低ジッター クロック ジェネレーター IC です。
AK8160BV2 は、スペクトラム (SS) 機能の PLL が 1 つ搭載されており、25MHz の水晶振動子から PCI Express 用クロックとして高品質の差動 100MHz 出力し、 同時に 25MHz も出力します。

Key Features

  • PCI-Express 用マルチ クロック ジェネレーター
  • Low Power Push Pull Type Output Buffer

Applications

  •                                 車載 インフォテインメント、DSLR：デジタル 一眼レフ カメラ、ネットワーク 機器、サーバー、データセンター、MFP：多機能プリンター、ゲーム機  など

Specifications

Part Number
AK8160BV2
Output Frequency [MHz]
1) 100
2) 100
3) 25
Input Frequency [MHz]
25
Power Supply Voltage (MIN.) [V]
3.0
Power Supply Voltage (TYP.) [V]
3.3
Power Supply Voltage (MAX.) [V]
3.6
Output Voltage [V]
3.3
Number of Output Channel
3
Output Interface
LVCMOS (Single) / LVCMOS (Diff)
Input Interface
XO / LVCMOS
Other
Automotive grade
Operating Temperature [℃]
-40 to 105
Device Package
HWQFN
Number of Pins
20

Product Information

Part Status
EOL
Pb Free
Yes
Halogen Free
Yes
MSL
MSL2
Packaging
TAPE
Moisture Barrier Packaging
Based on JEDEC J‑STD‑033 guidelines
Minimum Order Quantity [pcs.]
1000
Replacement P/N

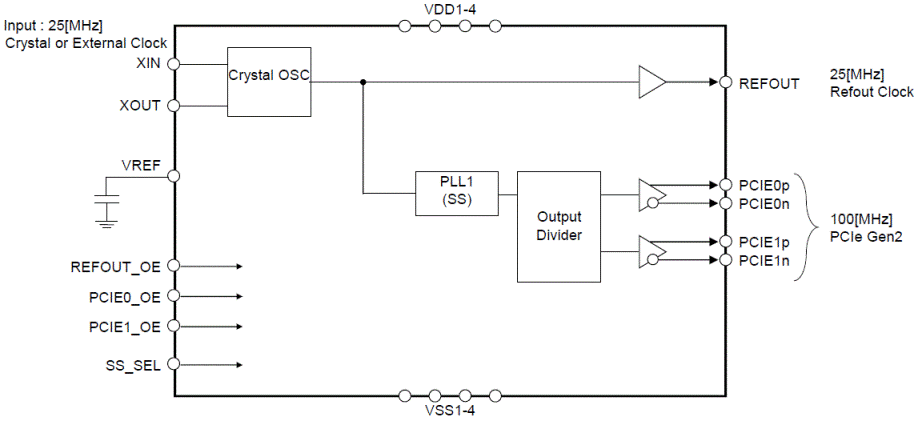

Block Diagram









                    Block Diagram

















Related Documents













                                Datasheet
