量子型赤外線センサー および 特性補正機能内蔵 赤外線センサー IC

量子型赤外線センサー および 特性補正機能内蔵 赤外線センサー IC

EOL

Description

AK9750 は、4 つの量子型赤外線センサーと特性補正機能を内蔵した超低消費電力の小型・薄型の赤外線センサー IC です。
AK9750 の 4 つの各赤外線センサーは、オフセットと感度ばらつきを出荷時に補正されており、システムや機器へ組み込んだ際の調整は不要です。16-bit の分解能でデジタル出力します。
AK9750 は、視野角制限機能及び光学フィルターも内蔵しており、使い易く人感センサー等の用途に適しています。

Key Features

  • 調整不要
オフセットと感度ばらつきを出荷時に補正、機器へ組み込んだ際の調整は不要。

Applications

  •                                 人感センサー  など

Specifications

Part Number
AK9750
Outline
Short distance,Quad elements
Detection distance [m]
1 (*1,2)
Number of IR elements
4
Optical filter
On chip
Spectral sensitivity [μm]
5 to 7
Size (D/W/H) [mm]
4.6x3.8x1.2
Power Supply [V]
1.71 to 3.63
Current Consumption [μA]
Max. 100μA (10Hz Output) Max. 1μA (Power down)
Interface
I²C
Interrupt pin (Open drain)
On Chip
A/D converter
16-bit
Built-in Thermometer
Range of -10 to 60ﾟC are available on I²C bus
Internal Algorithm
-
Other








                                    Operating Temperature [℃]



-30 to 85








                                    Device Package



SON








                                    Number of Pins



10


















Product Information












                                    Part Status



EOL








                                    Pb Free



Yes








                                    Halogen Free



Yes








                                    MSL



MSL1








                                    Packaging



TAPE








                                    JEDEC Standard Packaging



Compliant








                                    Minimum Order Quantity [pcs.]



1000








                                    Replacement P/N

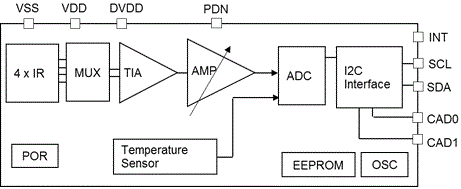

Block Diagram









                    Block Diagram
