AP4405AEN
EOL
超低消費電力電圧検出用 IC
超低消費電力電圧検出用 IC
EOL
Description
AP4405AEN は、電源制御に必要な MOSFET スイッチ、ゲートロジックを内蔵した 10nA (TYP.) の超低消費電流を特長とする、高性能 CMOS 電圧検出 IC です。 周りの環境から得た微小なエネルギーを電力に変換する「エナジーハーベスティング」 (環境発電) のパワーマネージメント回路では、自己消費電流を最小限に抑える必要があります。同様に、バッテリー長寿命化が求められるウェアラブル機器に使われるような小型のリチウムイオン バッテリーや LIC / EDLC といった蓄電デバイスにおけるセル監視回路でも、自己消費電流の抑制は最重要ポイントとなります。
Key Features
エナジーハーベスティング 微小エネルギーを採取して電力変換する技術。
自己消費電流の抑制 己消費する電流が最も小さい事が最大の特徴。
Applications
エナジー ハーベスティング機器の電源制御, リチウムイオン キャパシター (LIC)、電気二重層 キャパシター (EDLC) などの蓄電デバイス監視, ウェアラブル機器向リチウムイオンバッテリー (LiB) の保護
Specifications
Part Number |
AP4405AEN |
---|---|
Power Supply Voltage (MIN.) [V] |
1.2 |
Power Supply Voltage (TYP.) [V] | |
Power Supply Voltage (MAX.) [V] |
5.5 |
Current Consumption [nA] |
10 (TYP.) |
Detection Voltage Range (VDETH) (MIN.) [V] |
1.8 |
Detection Voltage Range (VDETH) (TYP.) [V] | |
Detection Voltage Range (VDETH) (MAX.) [V] |
4.4 |
Detection Voltage Range (VDETL) (MIN.) [V] |
1.7 |
Detection Voltage Range (VDETL) (TYP.) [V] | |
Detection Voltage Range (VDETL) (MAX.) [V] |
4.3 |
Detection Voltage Step [V] | |
Detection Accuracy [mV] | |
Other | |
Operating Temperature [℃] |
-40 to 85 |
Device Package |
HWQFN |
Number of Pins |
16 |
Product Information
Part Status |
EOL |
---|---|
Pb Free |
Yes |
Halogen Free |
Yes |
MSL |
MSL2 |
Packaging |
TAPE |
JEDEC Standard Packaging |
Compliant |
Minimum Order Quantity [pcs.] |
4000 |
Replacement P/N |

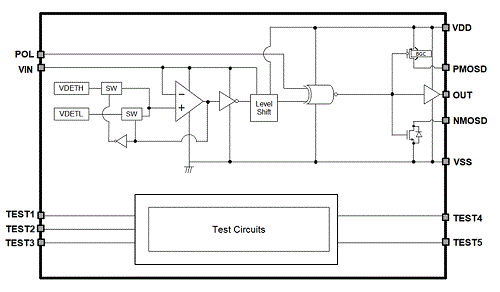

Block Diagram
