AP4410BEC

EOL

超低消費電力電圧検出用 IC

EOL

Description

AP4410BEC は、電源制御に必要な MOSFET スイッチ、ゲートロジックを内蔵、電圧監視部を 2 系統搭載し、各系統あたり 26nA (TYP.) の超低消費電流を特長とする、高性能 CMOS 電圧検出 IC です。
周りの環境から得た微小なエネルギーを電力に変換する「エナジーハーベスティング」 (環境発電) のパワーマネージメント回路では、自己消費電流を最小限に抑える必要があります。同様に、バッテリー長寿命化が求められるウェアラブル機器に使われるような小型のリチウムイオンバッテリーや LIC / EDLC といった蓄電デバイスにおけるセル監視回路でも、自己消費電流の抑制は最重要ポイントとなります。

Key Features

エナジーハーベスティング
微小エネルギーを採取して電力変換する技術。

自己消費電流の抑制
自己消費する電流が最も小さい事が最大の特徴。

Applications

                                小型薄型のウエアラブル機器のロードスイッチ、
小型リチウムイオンバッテリーの過充電・過放電保護、
エナジーハーベスト機器の電源制御部　など

Specifications

Part Number	AP4410BEC
Power Supply Voltage (MIN.) [V]	1.2
Power Supply Voltage (TYP.) [V]
Power Supply Voltage (MAX.) [V]	5.5
Current Consumption [nA]	26 / 2 channel (TYP.)
Detection Voltage Range (VDETH) (MIN.) [V]	1.8
Detection Voltage Range (VDETH) (TYP.) [V]
Detection Voltage Range (VDETH) (MAX.) [V]	4.4
Detection Voltage Range (VDETL) (MIN.) [V]	1.7
Detection Voltage Range (VDETL) (TYP.) [V]
Detection Voltage Range (VDETL) (MAX.) [V]	4.3
Detection Voltage Step [V]	-
Detection Accuracy [mV]	±35
Other
Operating Temperature [℃]	-40 to 85
Device Package	WLCSP
Number of Pins	20

Product Information

Part Status	EOL
Pb Free	Yes
Halogen Free	Yes
MSL	MSL1
Packaging	TAPE
JEDEC Standard Packaging	Compliant
Minimum Order Quantity [pcs.]	5000
Replacement P/N

AP4410BEC

Description

Key Features

Applications

Specifications

Product Information

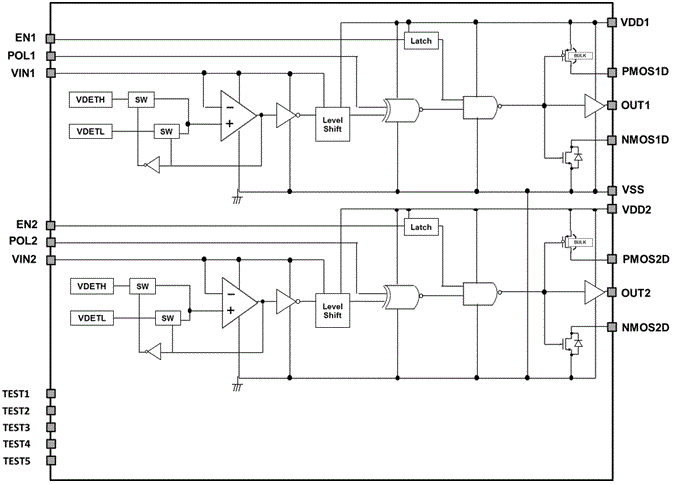

Block Diagram
