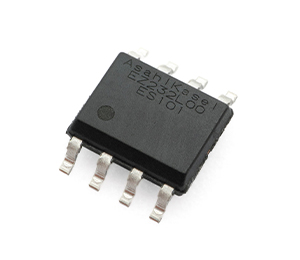

EZ232L 系列
在确保性能与带磁芯电流传感器持平的前提下，实现了无磁芯化。
这一设计促进了传感器的小型化，提升了设备设计的自由度，同时节省了安装空间。
EZ232L 系列
产品概述
- 高分辨率： 1Arms
- 高速响应：500ns
- 非接触式电流检测
- 符合AEC-Q100车规标准
可实现的功能
- 提升系统整体效率
- 实现系统小型化
- 高速过电流检测
产品特征
1. 助力系统实现大幅小型化、轻量化
本产品为外部导体式无磁芯电流传感器，可支持数kA级的大电流测量。由于采用无磁性体磁芯设计，相比传统磁芯方案，能有效减小系统尺寸。
2. 凭借高分辨率技术，实现xEV在低扭矩运行时的高能效
利用AKM高灵敏度化合物霍尔元件的低噪声特性，即使在数百A 的电流范围内，也可实现约1Arms的高分辨率测量。*
因此，即使在xEV低扭矩运行时，也能实现高能效。
*取决于汇流排结构。详情请参阅 PoC 参考资料。
3. 通过过电流检测实现安全可靠的系统运行
利用化合物霍尔元件的高灵敏度特性，实现了500ns的高速响应。在采用SiC、GaN等下一代功率器件的系统中使用本产品，可在动力传动系统中实现安全的过电流检测。
应用
- 牵引逆变器
- DC/DC 转换器
- 固态变压器 (Solid State Transformer, SST)
- 电子保险丝 (eFuse)
产品详情
EZ232L 系列 框图
| Series | EZ232L Series |
|---|---|
| Current Sensor Type | Field Current Sensor |
| Package Size [mm] | 6.0 x 4.9 x 1.4 |
| Package Type | SOP-8 |
| Power Supply Voltage [V] | 3.3 / 5.0 |
| Operating Temperature [℃] | -40 to 150 |
| Stray Magnetic Field Reduction | Yes |
| Ratiometric / Non-Ratiometric | Ratiometric |
| Pb Free | Yes |
| Halogen Free | Yes |
| MSL | MSL2 |
| Packing | Tape |
| Minimum Order Quantity [pcs.] | 1000 |
| Part Status | Preview |
技術資料
产品设计时所需的文档和数据可供下载。
EZ232L Product Information Material
EZ232L 的电流测量原理及其方法
Current sensor integrated Power Module
EZ232L 集成至功率模块的 PoC
Comming soon
PoC Reference
基于 EZ232L 的解决方案参考架构
Programming Board Manual
EZ232L 配套软件及编程板的使用手册
System Level Evaluation
通过与传统带磁芯电流传感器的对比数据，介绍 EZ232L 在实际逆变器中的评估结果
Application note
详细解析 EZ232L 的电气特性及测量原理
并附具体数据进行说明
Comming soon
FAQ
Comming soon
品质资料
Comming soon
