产品系列

Currentier产品阵容

每个系列的性能和规格

电流传感芯片

AKM的电流传感器 “Currentier” 在小型封装中一并实现了 UL61800-5-1 规格的绝缘,并具有低发热、高速响应和高精度等特点。Currentier 的每个产品系列都有自己的优势和丰富的阵容。

这里您可以使用选型表,产品图等选择适合的产品。

CZ37 系列

通过选型表查找

您可以从产品规格中选择产品。

点击产品系列名可查看详细信息。

Current
Sensor
Type
Package Supply
Voltage
Output
Voltage
Effective
Current
Measurement
Range
Bipolar /
Unipolar
Ratiometric/
Non-Ratiometric
Creepage
Clearance
Working
Voltage *
Product
Name
Product
Series
[V] [V] [Arms] [Apeak] [mm] [Vrms]
Coreless SOP 5.0 5.0 60 ± 5.3 to ± 180
Bipolar Retiometric ≧ 8.0 1118 CZ370x CZ37 Series
0 to 345.2 Unipolar CZ372x
3.0 50 ± 11.6 to ± 166.6 Bipolar Non-Ratiometric CZ3AGx CZ3A Series
3.3 3.3 ± 12.9 to ± 129.1 CZ3A0x
5.0 5.0 20 ± 4.5 to ± 42 Bipolar
Retiometric ≧ 5.0 1000 CQ330x CQ3 Series
± 20.5 to 42 Unipolar
3.3 3.3 ± 8.5 to ± 44 Bipolar CQ320x
20.9 Unipolar
Through
Hole
DIP 5.0 5.0 50 ± 21 to ± 170 Bipolar ≧ 13.3 1330 CQ233x CQ2 Series
3.3 3.3 ± 21 to ± 85 CQ223x
5.0 5.0 ± 170 ≧ 2.7 270 CQ2366

* Pollution Degree II with reinforced insulation

通过产品路线图查找

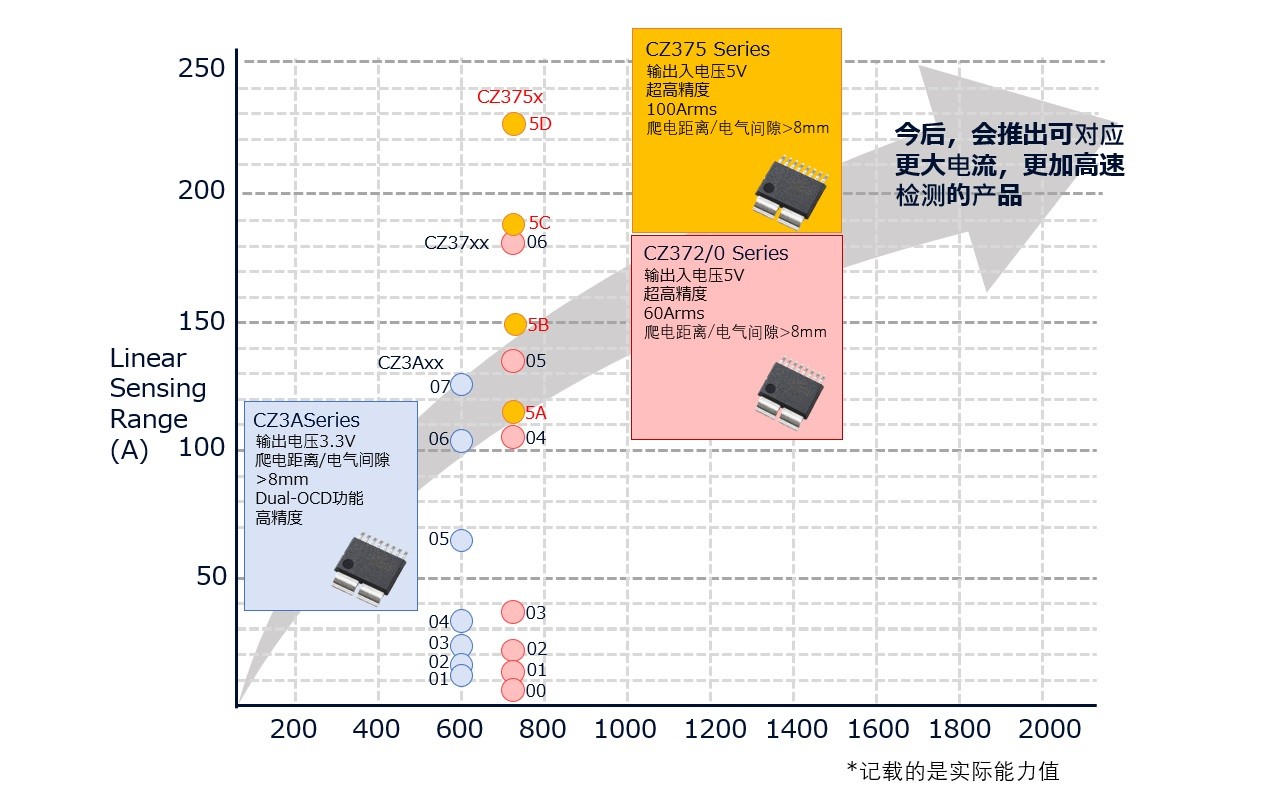

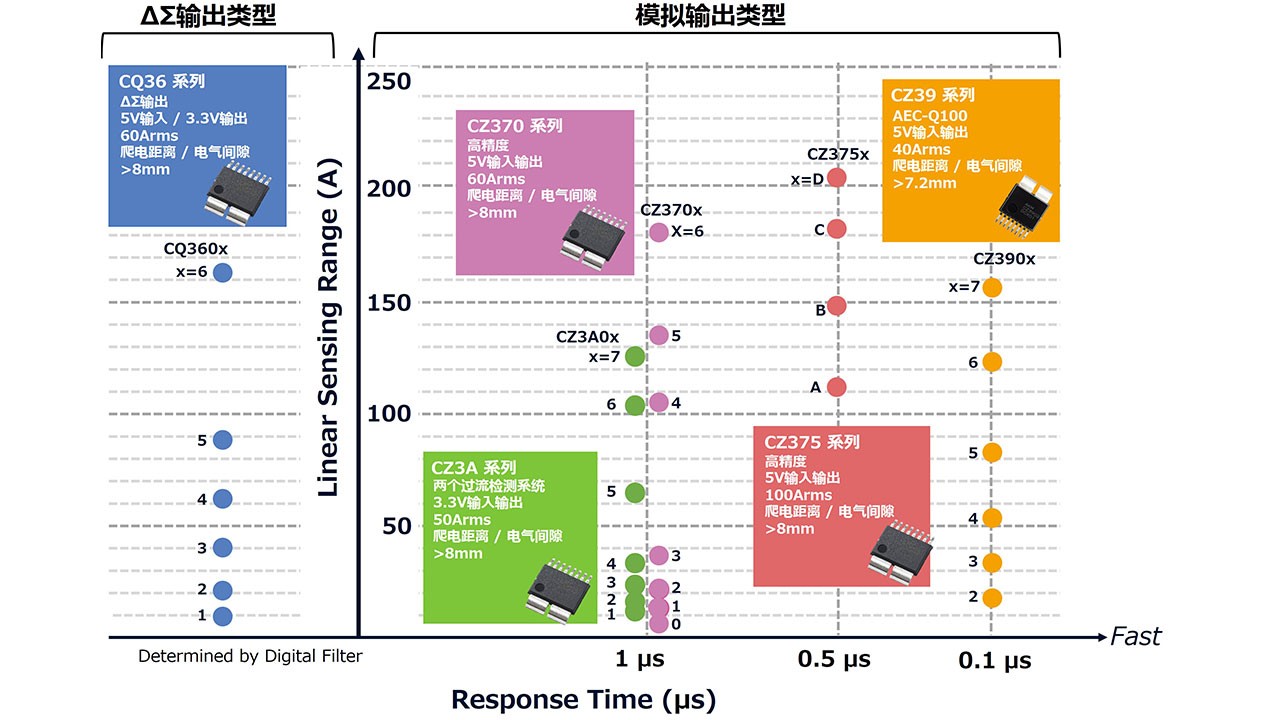

产品路线图是从大电流对应和高速响应的角度来进行制图。 越靠近上方产品可对应电流越大,越靠近右侧其响应速度越快。

请点击产品图片查看详情。

选型指南

您可以通过EXCEL搜索工具,根据您输入的各参数 (最大测量电流、最大有效电流和电源电压等) 条件进行产品搜索。 可在此处下载EXCEL参数搜索小工具,也可以在产品搜索后下载产品规格书。
