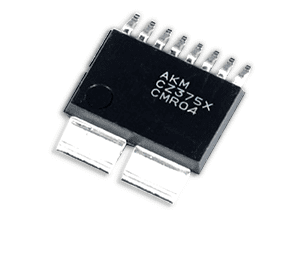

CZ375 系列
CZ375 系列无磁芯电流传感器 IC 其爬电距离和电气间隙均为 8 毫米以上，同时具有低发热、高精度等特点。
CZ375 系列与 CZ370 系列采用相同封装，能够进一步支持 100Arms 大电流。
CZ375 系列
概述
- 支持 100Arms
- 支持峰值电流 ±115～±225Apeak
- 高精度
- 爬电距离 / 电气间隙 8mm 以上
- 无磁芯电流传感器 IC
CZ375 系列可以实现什么？
- 控制发热
- 提高系统效率
- 系统小型化
- 精密控制
CZ375 系列无磁芯电流传感器IC符合工业设备绝缘标准 UL61800-5-1，其爬电距离和电气间隙均为 8 毫米以上，同时具有低发热、超高精度等特点。CZ375 系列与 CZ370 系列采用相同封装，能够进一步支持 100Arms 大电流。可进行大电流检测和大容量逆变器控制，是电动车快速充电桩、组合式空调等应用的理想选型。帮助客户解决诸如抑制发热、提高系统效率、开关高频化、系统小型化等应用痛点。
特长
1. 发热低，支持 100Arms 大电流
CZ375 系列采用了特有封装，初级导体电阻仅为 0.27mΩ。与分流电阻或者友商的类似产品相比，能够有效地降低施加电流时的发热，实现 100Arms 连续通电。此外，还可以支持 ±225Apeak 的大范围电流检测。CZ375 系列新产品能够帮助正在使用 CZ370 系列产品 (±180Apeak) 的客户轻松拓展更高额定电流的机型。CZ375 系列与 CZ370 系列采用相同封装，可以直接沿用之前的设计布局。
2. 爬电距离、电气间隙 ≧ 8mm
采用特有封装，使爬电距离和电气间隙均达到 8mm以上。
工作电压超过 550Vrms，可在 400V 加强绝缘条件下使用。
3. 超高精度
总精度为 “0.4% F.S. (Ta=0 to 90°C)” 高精度无磁芯电流传感器IC，可与闭环式电流传感器相媲美。 拥有与 CZ370 系列同等的高精度。
4. 高速响应 (0.5us@Typ)
ASIC 技术充分发挥 AKM 化合物霍尔元件的高灵敏度特点，实现了 0.5us 的高速响应。
应用
- 适用于
- 电动汽车快速充电桩
- 组合式空调
- 通用变频器
- 电源调节器
- UPS
以及其他要求绝缘、抑制发热、追求小型化的应用场景。
产品信息

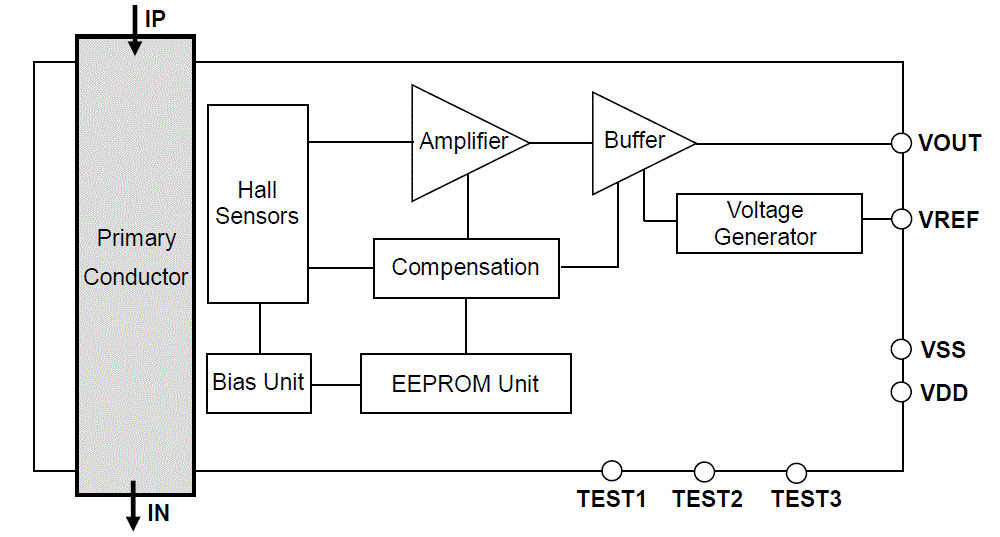

CZ375 系列 框图
| Series | CZ375 Series |
|---|---|
| Current sensor type | Coreless Current Sensor IC : Currentier |
| Package size [mm] | 12.7 x 10.9 x 2.25 |
| Package Type (Mounting style) | (Small-sized) surface mount package (SMD) |
| Power Supply Voltage [V] | 5.0 (4.5 to 5.5) |
| Operating Temperature [℃] | -40 to 105 |
| Maximum Primary Current [Arms] |
100 |
| Working Voltage (pollution degree=2) [Vrms] |
558 (reinforced insulation) |
| Creepage / Clearance Distance (min.) [mm] |
8.0 |
| Primary conductor resistance (Typ.) [mΩ] |
0.27 |
| Isolation Voltage [kVrms] | 4.2(AC50Hz, 60s) |
| VREF Pin | Existence |
| Disturbance magnetic field fluctuation suppression function |
Existence |
| Overcurrent detection function |
Non-existence |
| Ratiometric / Non-Ratiometric |
Ratiometric |
| Safety Standards | IEC/UL62368-1 certified UL1577 certified |
| Pb Free | Yes |
| Halogen Free | Yes |
| MSL | MSL2a |
| JEDEC Standard Packaging | Compliant |
| Packaging | TAPE |
| Minimum Order Quantity [pcs.] | 1000 |
| Part Status | MP |
产品系列 / 数据手册
| Product Name |
Linear Sensing Range |
Sensitivity |
Temperature Drift of Sensitivity *1 |
Temperature Drift of Zero-Current Output *1 |
Total Accuracy *2 |
Response time |
Bipolar / Unipolar |
Datasheet Download (PDF) |
|---|---|---|---|---|---|---|---|---|
| [A] | [mV/A] | [%] | [mV] | [%F.S.] | [μs] | |||
| CZ375A | ±115 | 19.5 | ±0.9 | ±2.8 | 0.5 -0.9~-0.7 |
0.5 | Bipolar | CZ375A DS |
| CZ375B | ±150 | 15.0 | ±2.8 | CZ375B DS |
||||
| CZ375C | ±188 | 12.0 | ±2.7 | CZ375C DS |
||||
| CZ375D | ±225 | 10.0 | ±2.7 | CZ375D DS |
备注
* 1 以某批次实测结果 (Ta=0～90℃) 的“Typ值±3σ”的值而定义。
* 2 标准值定义为某批次实测结果 (Ta=0～90℃) 的“Typ值±1σ”值。
同样，Min值和Max值由某批次实测结果 (Ta=0～90℃) 的“Typ值±3σ”的值所定义。
技術資料
产品设计时所需的文档和数据可供下载。
应用笔记
下载我们的 CZ375 系列指南，了解关键见解和设计技巧。
PDF (1.78MB)
PCB 设计套件
我们提供用于基板的 Gerber 数据、PCB 符号、足迹和 3D 模型。
ZIP (1.19MB)
CZ375x 仿真模型
Coming soon
FAQ
产品常见问题解答。
查找其他产品
| Supply Voltage |
Output Voltage |
Effective Current |
Measurement Range |
Bipolar / Unipolar |
Ratiometric/ Non-Ratiometric |
Creepage Clearance |
Working Voltage * |
Product Name |
Product Series |
Part Status |
|---|---|---|---|---|---|---|---|---|---|---|
| (V) | (V) | (Arms) | (Apeak) | (mm) | (Vrms) | |||||
| 5.0 | 5.0 | 100 | ± 115 to ± 225 | Bipolar | Retiometric | ≧ 8.0 | 1118 | CZ375x | CZ375 系列 | MP |
| 60 | ± 5.3 to ± 180 |
CZ370x | CZ370 系列 CZ372 系列 |
MP | ||||||
| 0 to 345.2 | Unipolar | CZ372x | ||||||||
| 3.0 | 50 | ± 11.6 to ± 166.6 | Bipolar | Non-Ratiometric | CZ3AGx | CZ3A 系列 | MP | |||
| 3.3 | 3.3 | ± 12.9 to ± 129.1 | CZ3A0x |
* 在污染程度 II 级情况下采取基本绝缘时
