工业机器人 / 交流伺服电机

电流传感器

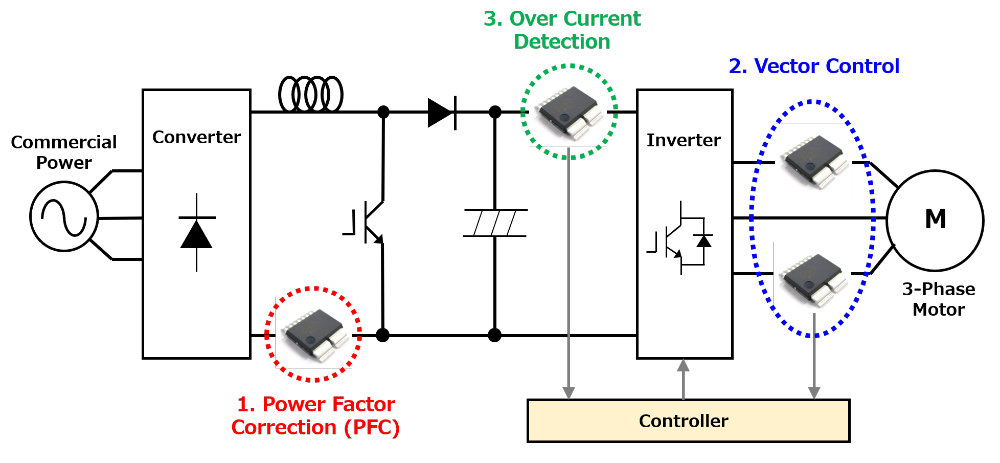

在机器人(工业机器人、协作机器人、数控机床)及交流伺服系统中,电流检测主要应用于以下两个方面:

1. 矢量控制(相电流检测)
2. 保护功能(过电流检测)

这些应用面临的共同课题是:分流电阻发热导致电路板面积增大。

AC servo / General Inverter (Drives) for Industry

分流电阻发热对系统小型化的限制

在工业用交流伺服系统和机器人中,相电流检测及过电流检测通常采用分流电阻 (大功率机型中也会使用水泥电阻) 方案。这种检测方式利用分流电阻两端产生的电压降来测量电流,并根据目标电流范围以及所需的检测精度和信噪比 (S/N) 来选择合适的电阻值。

分流电阻的功率损耗与电阻值成正比,因此在处理大电流的系统中,发热问题尤为突出。为了将温升控制在额定范围内,需要通过扩大电路板的散热面积,或增加风扇、散热片等散热部件进行热设计。其结果是电路板尺寸增大,成为制约整个系统小型化的因素。

以 200V系统、容量 8kW (有效值电流 40Arms) 为例,根据 ADC 的输入范围和峰值电流,假设分流电阻选用约 3mΩ 的阻值,则当 40Arms 的有效值电流流过时,电阻产生的功率损耗 (I²R) 约为 4.8W。即使在电路板上预留足够的散热区域,通过散热铜箔扩散热量,分流电阻的温升仍会达到约 50°C。

采用低电阻电流传感器降低发热的效果

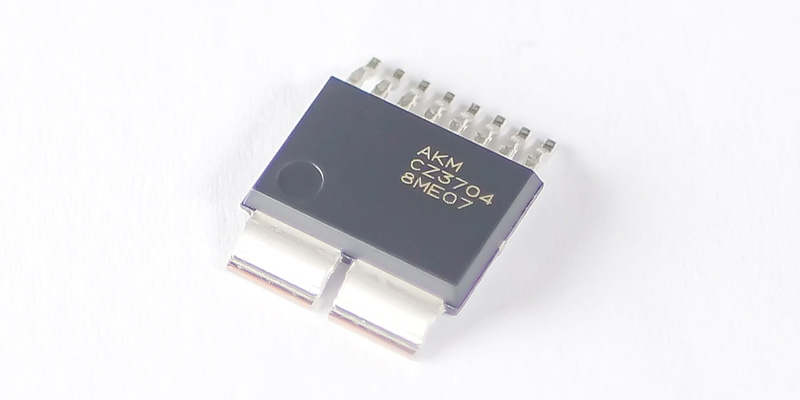

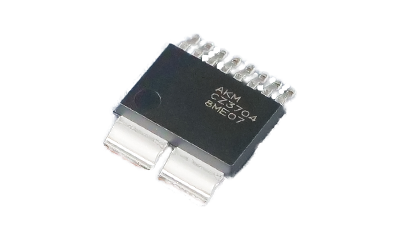

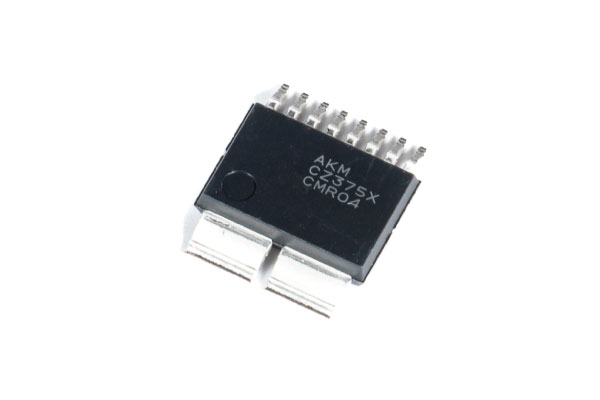

旭化成微电子 (AKM) 的电流传感器能够有效解决这一课题。由于其一次导体电阻低至 0.27mΩ,与分流电阻相比,可大幅降低发热量。因此,可以缩小散热面积,减少散热片等散热部件,从而显著减小电路板面积,助力系统小型化。

在相同条件下进行比较,尽管电流传感器的评估电路板上几乎没有像分流电阻方案那样设置大面积散热铜箔区域,但电流传感器的温升仍控制在约 30°C。

采用低电阻电流传感器降低发热的效果

通过减少元器件数量,进一步实现系统小型化

在相电流检测中,通常采用分流电阻与 ΔΣ 型绝缘 ADC 相结合的电路结构。除了分流电阻之外,该方案还需要用于抑制噪声的滤波电路以及为 ADC 供电的隔离电源,因此会增加元器件数量,扩大电路板面积。

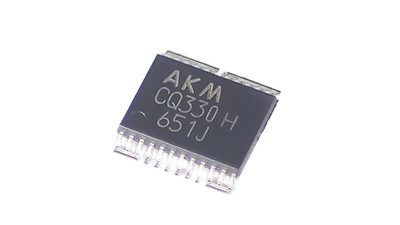

相比之下,AKM 的电流传感器 "CQ3M 系列" 和 "CQ36 系列" 不仅采用低电阻电流导体,还配备 ΔΣ 调制器和电气隔离功能。因此,只需使用一颗电流传感器,即可替代传统的「分流电阻+绝缘 ADC」方案,减少元器件数量,实现电路板小型化。

通过减少元器件数量,进一步实现系统小型化

此外,在过电流检测中,通常采用分流电阻、隔离放大器和比较器相结合的电路结构。这种方案需要配置用于抑制噪声的滤波电路、放大器用隔离电源、阈值设定电路以及用于调整响应时间的滤波电路等,导致电路结构更加复杂。

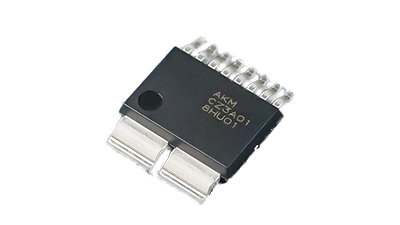

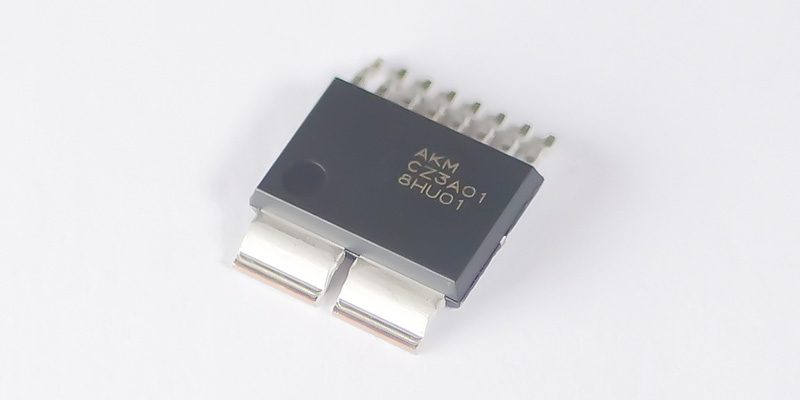

AKM 的电流传感器 "CQ3M 系列" 和 "CZ3A 系列" 不仅采用低电阻电流导体,还具备阈值可调的比较器及电气隔离功能。因此,只需使用一颗电流传感器,即可替代传统的分流电阻检测方案。CQ3M 系列支持调整过电流检测的响应时间,可根据不同应用需求灵活设计保护电路。CZ3A 系列内置两路独立的过电流检测电路,可利用不同的检测阈值和响应时间,满足多种过流保护应用需求。

此外,CQ3M 系列通过 ΔΣ 数字输出实现高精度电流检测,CZ3A 系列则通过模拟输出实现电流检测。两者均可在进行电流检测的同时使用过电流保护功能,因此不仅适用于电机控制,也适用于电力监测等应用。

请根据具体应用需求,查看 AKM 推荐的产品。
