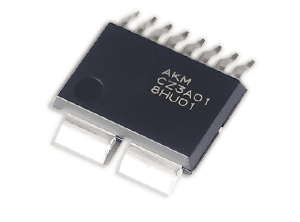

CZ3A 系列
爬电距离・电气间隙 8mm 以上
3V 输出，高精度
无芯電流传感器 IC
对应 50Arms
电流传感器
概述
CZ3A系列是符合工业设备市场绝缘标准UL61800-5-1，并且爬电距离和电气间隙在8mm以上，发热低，精度高的无芯电流传感器IC。
CZ375, CZ372, CZ370 系列和 CZ3A 系列具有相同的封装外形，输出分别为 5V 和 3V 。 CZ3A系列是 3V 输出，非常适合与近年来增加的 3V 微处理器一起使用。
此外，通过内置的两个过流检测系统 (比较器)，可实现一个系统进行过电流检测，另一个系统用于调整控制模式的高度灵活的控制方式。
在此页面上，您可以看到 CZ3A 系列的特性、产品信息、规格书、系列阵容，以及其他与技术相关的安全规格信息和应用笔记等。
特长
1. 对应3V系统
CZ3A系列的输出为3V，非常适用于近年增加的3V微处理器的AD转换器。
VDD 分别有 5V 和 3.3V 系列。
VDD=5V，输出=3V：CZ3AGx
VDD=3.3V，输出=3.3V：CZ3A0x
2. 爬电距离、电气间隙 ≧ 8mm
通过我们自行开发的封装设计，我们实现了大于8mm的爬电距离和电气间隙。
可在工作电压超过550Vrms，400V强化绝缘的条件下使用。
3. 由于发热低，可对应50Arms的广域电流范围
通过我们独自开发的封装设计，实现了一级导体电阻为“0.27mΩ”的低电阻设计。
因此，与其他公司的分流电阻器和类似产品相比，可大幅度抑制通电时的发热，实现50Arms 的连续通电。
此外，提供有广泛电流检测阵容，可实现系统板的通用设计且易于横向展开应用到不同额定值的机型。
4. 过流检测功能
CZ3A系列有两个过流检测系统，并可从外部调节过流检测的阈值。 因此，可使您在设计系统的保护措施时变得容易。
CZ3A 系列
应用
- AC 电机
- DC 电机
- UPS
- 通用变频器
- 太阳能电源调节器 (DC侧)
此外，它还适用于需要绝缘性并希望实现控制发热且小型化的应用。
产品信息
| Series |
CZ3A Series | |
|---|---|---|
| Current sensor type | Coreless Current Sensor IC : Currentier |
|
| Package size | [mm] | 12.7 x 10.9 x 2.25 |
| Package Type (Mounting style) | Small Outline Package (SOP) | |
| Power Supply Voltage | [V] | CZ3A0x : 3.3 (2.7 to 3.63) CZ3AGx : 5.0 (4.5 to 5.5) |
| Operating Temperature | [℃] | -40 to 85 |
| Maximum Primary Current |
[Arms] | 50 |
| Working Voltage (pollution degree=2) |
[Vrms] | 557 (reinforced insulation) |
| Creepage / Clearance Distance (min.) |
[mm] | 8.0 |
| Primary conductor resistance (Typ.) |
[mΩ] | 0.27 |
| Isolation Voltage | [kVrms] | CZ3A0x : 4.2 (AC50Hz, 60s) CZ3AGx : 3.0 (AC50Hz, 60s) |
| VREF Pin | Non-existence | |
| Disturbance magnetic field fluctuation suppression function |
Existence | |
| Overcurrent detection function |
Existence (Two systems, Adjustable threshold) |
|
| Ratiometric / Non-Ratiometric |
Non-Ratiometric | |
| Safety Standards | IEC/UL62368-1 certified UL1577 certified |
|
| Pb Free | Yes | |
| Halogen Free | Yes | |
| MSL | MSL2a | |
| JEDEC Standard Packaging | Compliant | |
| Packaging | TAPE | |
| Minimum Order Quantity | [pcs.] | 1000 |
| Part Status |
MP |

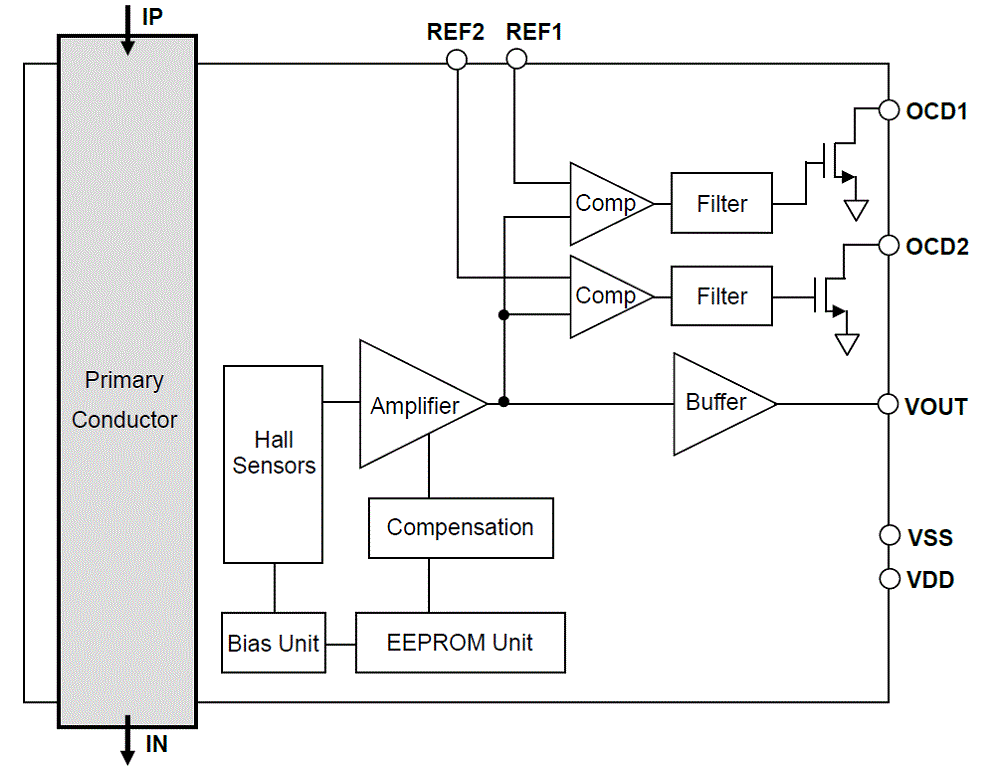

CZ3A 系列 框图
系列产品阵容
你可以在下面下载一份数据表 (PDF文件)。
| Product Name |
Supply Voltage |
Output Voltage |
Linear Sensing Range |
Sensitivity |
Temperature Drift of Sensitivity *1 |
Temperature Drift of Zero-Current Output *1 |
Total Accuracy *2 |
Response Time |
Overcurrent detection 1 | Overcurrent detection 2 | Datasheet Download (PDF) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Threshold 1 Adjustable Range Max |
Response time |
Threshold 2 Adjustable Range Max |
Response time |
||||||||||
| [V] | [V] | [A] | [mV/A] | [%] | [mV] | [%F.S.] | [μs] | [A] | [μs] | [A] | [μs] | ||
| CZ3A01 | 3.3 | 3.3 | ±12.9 | 120 |
±0.8 | ±3.0 | 0.3 0.6 |
1 | 14.5 | 4.5 5.5 |
29.1 | 1.5 2.5 |
CZ3A01 DS |
| CZ3A02 | ±15.5 | 100 |
17.5 | 35.0 | CZ3A02 DS | ||||||||
| CZ3A03 | ±22.1 | 70 |
25.0 | 50.0 | CZ3A03 DS | ||||||||
| CZ3A04 | ±32.2 | 48 |
36.4 | 72.9 | CZ3A04 DS | ||||||||
| CZ3A05 | ±64.5 | 24 |
72.9 | 145.8 | CZ3A05 DS | ||||||||
| CZ3A06 | ±103.3 | 15 |
116.6 | 233.3 | CZ3A06 DS | ||||||||
| CZ3A07 | ±129.1 | 12 | 145.8 | 291.6 | CZ3A07 DS | ||||||||
| CZ3AG1 | 5.0 | 3.0 | ±11.6 | 120 |
±0.8 | ±2.7 | 0.3 0.6 |
3.6 | 14.5 | 5.5 6.7 |
29.1 | 2.5 3.7 |
CZ3AG1 DS |
| CZ3AG2 | ±14.0 | 100 | 17.5 | 35.0 | CZ3AG2 DS | ||||||||
| CZ3AG3 | ±20.0 | 70 | 25.0 | 50.0 | CZ3AG3 DS | ||||||||
| CZ3AG4 | ±29.1 | 48 | 36.4 | 72.9 | CZ3AG4 DS | ||||||||
| CZ3AG5 | ±58.3 | 24 | 72.9 | 145.8 | CZ3AG5 DS | ||||||||
| CZ3AG6 | ±93.3 | 15 | 116.6 | 233.3 | CZ3AG6 DS | ||||||||
| CZ3AG7 | ±116.6 | 12 | 145.8 | 291.6 | CZ3AG7 DS | ||||||||
备注
* 1 以某批次实测结果 (Ta=35～85℃) 的“Typ值±3σ”的值来定义。
* 2 标准值定义为某批次实测结果 (Ta=35～85℃) 的“Typ值±1σ”值。
同样，Min值和Max值由某批次实测结果 (Ta=35～85℃) 的“Typ值±3σ”的值所定义。
技术内容
设计支持
您可以下载设计所需的文件和数据。 可在您设计时使用。
安全规格认定
CZ3A系列通过了 UL-62368、IEC62368、UL-1577 认证。 您可以从以下位置下载详细的 PDF。
查找其他产品
按选择表搜索。
你可以从产品规格中选择一个产品。
点击产品系列名称，可以看到详细内容。
| Current Sensor Type |
Package | Supply Voltage |
Output Voltage |
Effective Current |
Measurement Range |
Bipolar / Unipolar |
Ratiometric/ Non-Ratiometric |
Creepage Clearance |
Working Voltage * |
Product Name |
Product Series |
Part Status |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (V) | (V) | (Arms) | (Apeak) | (mm) | (Vrms) | |||||||
| Coreless | SOP | 5.0 | 5.0 | 100 | ± 115 to ± 225 | Bipolar | Retiometric | ≧ 8.0 | 1118 | CZ375x | CZ375 系列 | Preview |
| 60 | ± 5.3 to ± 180 |
CZ370x | CZ370 系列 CZ372 系列 |
MP | ||||||||
| 0 to 345.2 | Unipolar | CZ372x | ||||||||||
| 3.0 | 50 | ± 11.6 to ± 166.6 | Bipolar | Non-Ratiometric | CZ3AGx | CZ3A 系列 | MP | |||||
| 3.3 | 3.3 | ± 12.9 to ± 129.1 | CZ3A0x |
* 在污染程度 II 级情况下采取强化绝缘时
