无芯电流传感器IC
发热量模拟计算工具
电流传感器
本页介绍的是一个热计算工具，可以将 AKM 的无芯电流传感器 IC【Currentier】和分流电阻或水泥电阻方式的发热量进行比较。 通过输入您正在使用的分流电阻/水泥电阻及基板信息，可以通过此计算工具模拟出，当您将现行方案替换成 Currentier 时，相对现行方案 Currentier 可抑制的发热量有多大。

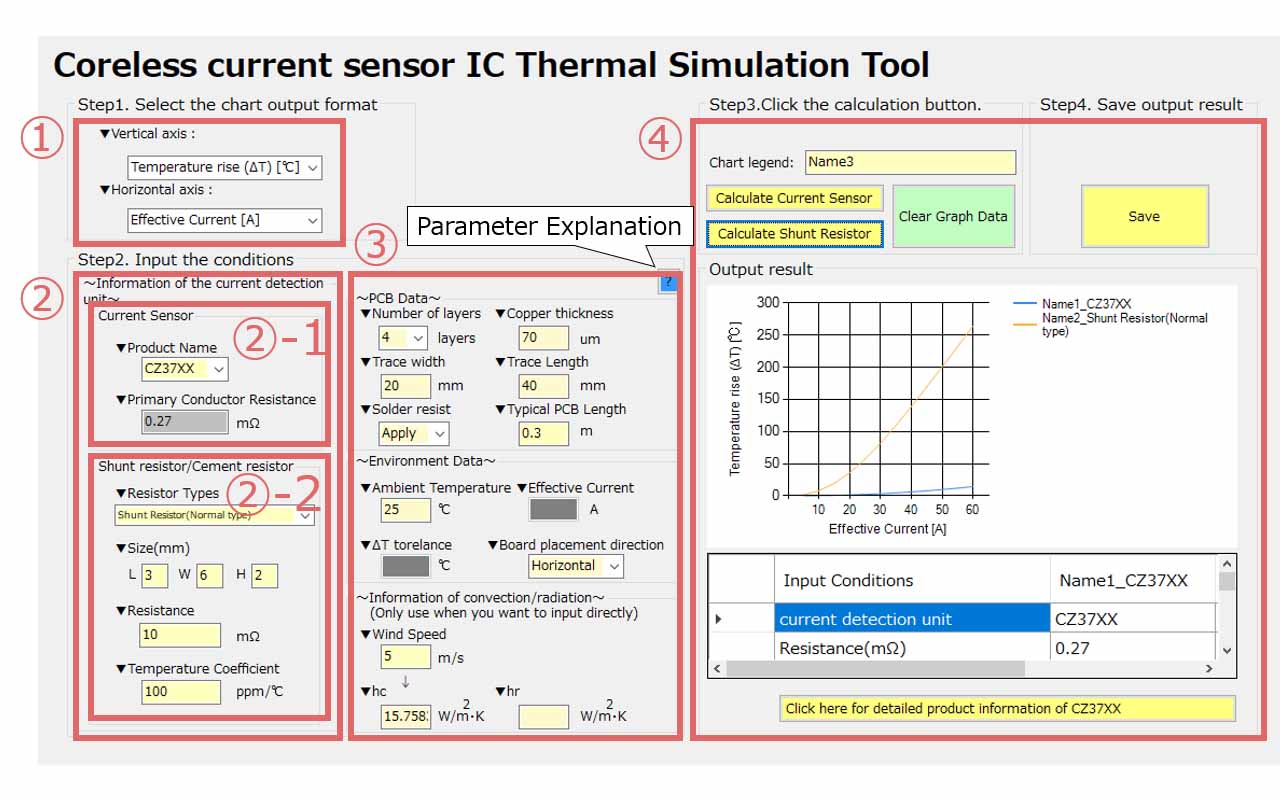

工具的使用方法
“无芯电流传感器 IC 发热模拟工具” 可用于比较任意电流值或基板条件下的一般分流电阻，与本公司电流传感器 IC “Currentier” 的表面温度。可选择散热性较好的高散热型分流电阻和通常型分流电阻。
本工具的模拟结果并未用于保证绝对值，只是相对正确地比较分流电阻和AKM电流传感器的表面温度上升量。
可按下述 4 个步骤进行比较。
① 选择图形输出格式
纵轴：上升温度 ΔT
横轴：电流值与基板条件 ( 可选 )
② 输入电流检测部分的信息
不仅可比较电流传感器与分流电阻，还可以进行单独输出。
②-1 请选择要比较的电流传感器。
选择后，则会自动显示一次侧导体电阻值。
※ 需要输入任意电阻值时，请先注册MyAKM。
②-2 请输入要比较的分流电阻/水泥电阻的信息。
分流电阻可以选择散热性良好的高散热型或普通型。
必填项目、类型、尺寸 (mm)、电阻值 (mΩ)
任意项目、电阻温度系数
※ 未输入时，按0ppm进行计算。
③ 输入基板信息与环境信息
必填项目
层数 / 铜箔厚度 / 配线宽度 / 配线长度 / 基板表面状态 / 基板配置方向 / 基板典型长度 / 环境温度 / 有效电流
※ 基板代表长度
水平放置基板时：基板的短边长度
垂直放置时：垂直方向的基板高度
※ 不能输入步骤 ① 的横轴中选择的参数。
任意项目
风速 / 对流热传导率 / 辐射热传导率
※ 未选择时，按自然对流进行计算。
④ 执行计算
“电流传感器 执行计算”
“分流电阻 执行计算”
如果按下按钮，则会输出与 STEP 1～3 相应的计算结果。
※ 可任意变更范例名称。
※ 除非按下“清除图形数据”按钮，否则可叠加显示最多 5 个已变更条件的多个数据。
如果按下 “保存” 按钮，则可保存输出结果。
请在电脑上使用此工具。
低发热电流传感器有什么优点？
通过模拟可以看出，AKM电流传感器的发热量极低。
那么，低发热电流传感器有什么优点？
1. 有助于系统的小型化
如果电流传感器发热较低，则有助于系统的小型化。
电流传感器的发热成为问题时，需要增加散热面积或部件，但如果是低发热，则可削减该部分，这样的话可做到小型化的系统。
2. 有助于减少设计工时
如果电流传感器发热较低，则有助于降低设计工时。
电流传感器的发热成为问题时，必须在热设计方面采取对应措施，但如果是低发热，则无需采取这样的措施，因此可大幅降低热设计工时。
3. 有助于实现更安全的系统
如果电流传感器发热较低，则有助于实现更安全的系统。
电流传感器的发热成为问题时，需要设置散热风扇或通风口，但如果是低发热，则可免去该部分，这样的话，可提高设备的密闭度或实现无风扇化。
总而言之，可获得更高的IP标准（防水与防尘标准），也会相应地提高产品附加值。
详情请浏览此处。
